Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей аналогового ввода
| Серия МВ110 | Статус |
| МВ110-8А H/W v2.0 | 1 марта 2024 года проведено обновление |
| МВ110-2А | В стадии обновления |
Основные отличия обновленной версии
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А ) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей

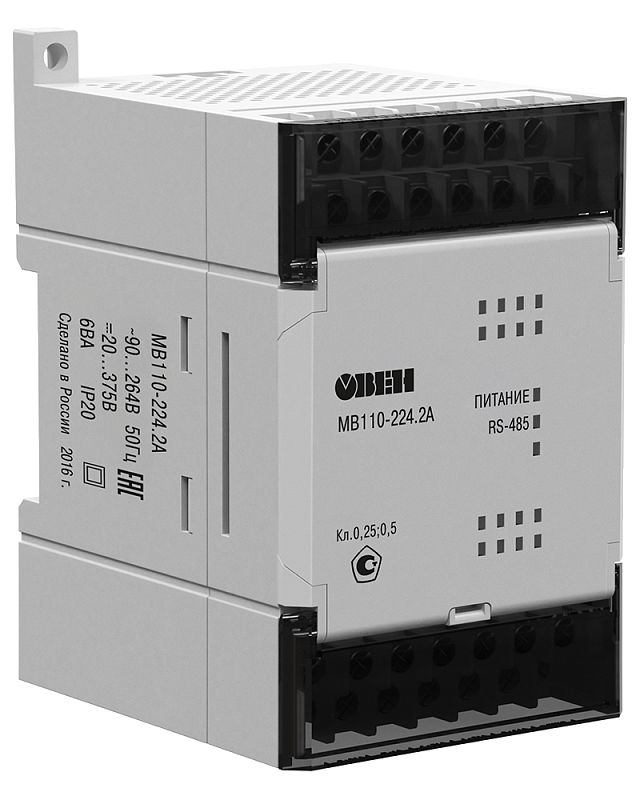

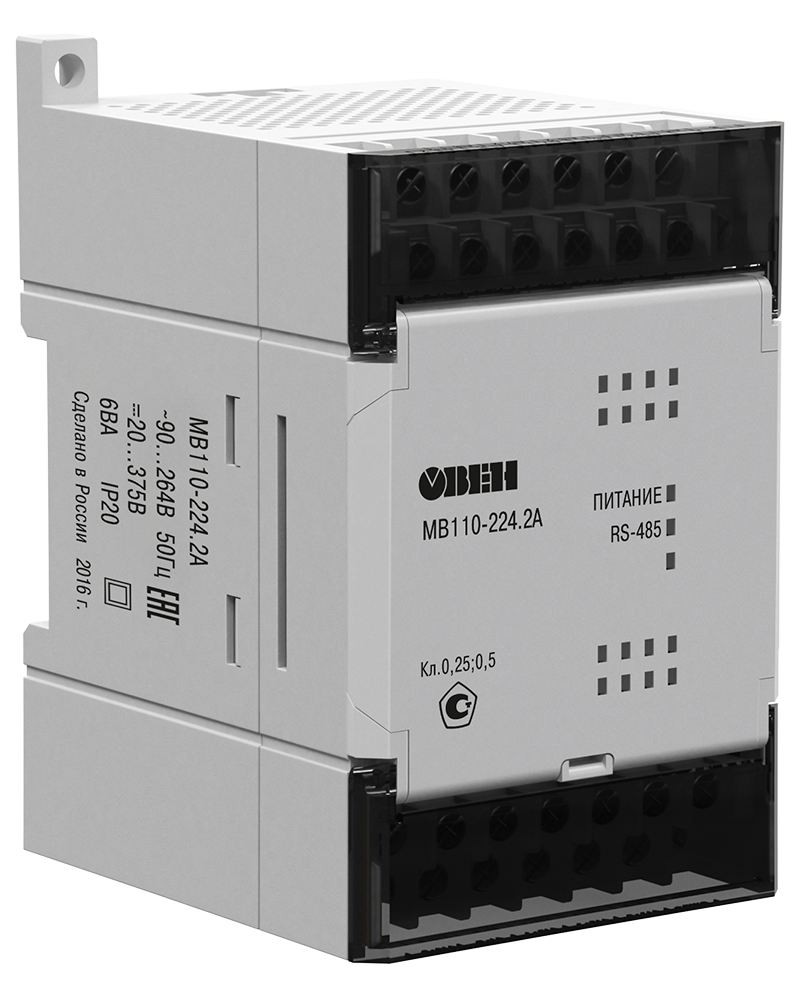

| Модификация | МВ110-224.2А | МВ110-224.8А | |
|
|  |  | |
| Входы | |||
| Количество входов | 2 AI | 8 AI | |
| Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 | ||
| сопротивление: 0…5000 Ом (датчик положения задвижки) | сопротивление: 0…900(2000) Ом (датчик положения задвижки) | ||
| Характеристики аналоговых входов (AI) | |||
| Предел основной приведенной погрешности | ±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов | ||
| Разрядность АЦП | 16 бит | ||
| Время опроса одного входа | Унифицированные сигналы | не более 0,4 с | не более 0,6 с |
| Термосопротивления | не более 0,8 с | не более 0,9 с | |
| Термопары | не более 0,4 с | не более 0,6 с | |
| Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
| тока 0…5 мА | 130…500 Ом | ||
| напряжения 0…1 В | не менее 200 кОм | ||
| Питание | |||
| Тип питания | универсальное ~230 В/=24 В | ||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В | ||
| Потребляемая мощность | не более 6 ВА | ||
| Напряжение встроенного источника питания | =24 ±3 В | - | |
| Ток встроенного источника питания | не более 50 мА | - | |
| Конструктивное исполнение | |||
| Габаритные размеры | (63×110×75) ±1 мм | ||
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
| Условия эксплуатации | |||
| Температура окружающего воздуха | -10…+55 °С | ||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
