Шкаф управления – многофункциональное устройство управления в виде шкафа со встроенной автоматикой, которое осуществляет контроль, измерение и управление технологическими параметрами. Шкаф управления может комплектоваться различными элементами и аппаратурой в зависимости от выбранной области применения и функций.

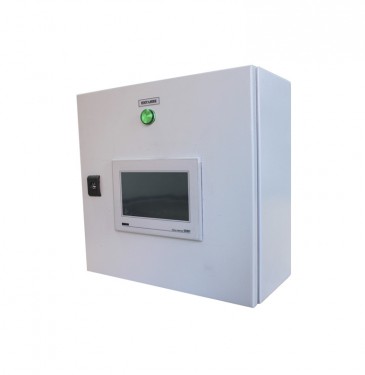

Вид и комплектующие шкафа управления
Шкаф представляет собой металлический или пластиковый корпус. Внутри корпуса размещаются необходимые устройства, которые крепятся на DIN-рейки. На двери шкафа размещена операторская панель для управления: индикаторы, кнопки, экраны. С панели оператора производится управление, наблюдение, отслеживание ошибок и аварий технологических процессов.
Шкаф управления состоит из следующих базовых элементов:
Корпуса, панели управления, автоматических выключателей и предохранителей, блока регулирования трех фаз, блока преобразования частоты, датчиков контроля, например, давления масла или температурного режима, световой сигнализации.
Основной принцип работы
Основной принцип работы шкафов управления заключается в постоянном отслеживании сигналов системы и включения нужных режимов работы двигателей и другого технологического оборудования. Шкаф управления помогает уменьшить энергопотребление, увеличить срок эксплуатации и защитить систему от перенапряжения, короткого замыкания.
Область применения
Шкафы управления используют пищевая и перерабатывающая промышленности, металлургия, машиностроение, нефтепереработка, теплоэнергетика, коммунальное хозяйство и др.
Основные виды
Существуют несколько основных видов шкафов управления.
Шкафы управления насосами (ШУН)
ШУН – шкаф управления, в котором размещены приборы управления насосным оборудованием. Система управления, которая состоит из пульта и компьютера, регулирует разные двигатели (дренажные, погружные, скважинные и пр.). Одни насосы (погружные или скважинные), необходимы для подачи воды в систему. Другие насосы (дренажные), для работы во время аварий и откачки воды из системы.
Шкафы управления задвижкой (ШУЗ)
ШУЗ – шкаф управления однофазными или трехфазными электроприводами задвижки. Подает сигналы, которые поступают с модулей. Имеет ручное и дистанционное управление с компьютера.
Шкафы управления вентиляцией (ШУВ)
ШУВ – шкаф управления, который поддерживает нужную температуру и влажность в помещении, а также может устанавливать новые параметры микроклимата. Регулировка осуществляется при помощи специального пульта или компьютерной сети.
Шкафы управления освещением (ШУО)
ШУО – система, которая управляет всеми элементами освещения. Позволяет задавать различные способы освещения.
Шкафы управления клапанами (ШУК)
ШУК – система регулирования дымовыми и огнезадерживающими клапанами. Передает необходимые данные о положении каждого клапана с помощью световой сигнализации. Может задаваться дистанционное, ручное и автоматическое положение клапанов. В автоматическом режиме подключается пожарная сигнализация и запускается система пожаротушения. В дистанционном режиме поступает оповещение. Ручной режим используется, когда не работают остальные два.
