Панели оператора сегодня находят широкое применение в автоматизации самых разных технологических процессов. Типичная панель оператора представляет собой вычислительное устройство, реализованное в виде промышленного контроллера, при помощи которого оператор, используя человеко-машинный интерфейс, осуществляет управление отдельными автоматизированными устройствами или целыми технологическими комплексами.
Устройство панели оператора

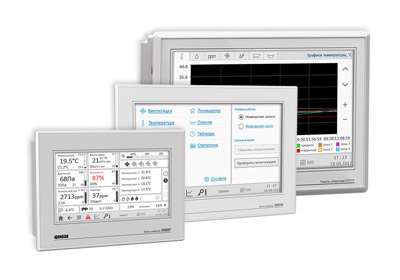

Визуально панель оператора представляет собой плоский дисплей с дополнительными органами управления или без них, расположенными в защищенном корпусе, предохраняющим ее от ударов, пыли, влаги и других негативных воздействий на производстве. Панель управления оператора обычно встраивается в панель или пульт управления, дверцу шкафа автоматизации. Современные панели оператора имеют сенсорный экран с возможностью ввода информации непосредственно с экрана.
Типовая сенсорная панель оператора имеет следующие компоненты:
-
средства визуализации и отображения информации. Сегодня де-факто стандартом панелей управления оператора являются сенсорные текстово-графические экраны, различные световые индикаторы, табло и прочее безнадежно кануло в Лету.
-
-
средства ввода данных – это могут быть как различные кнопки, клавиатуры, джойстики или манипуляторы, так и только сенсорный экран, который служит как для ввода, так и для вывода информации.
-
-
средства связи, предназначенные для обмена информацией с другими устройствами и оборудованием. В качестве протоколов передачи данных обычно используются: RS232, RS422, RS485, Ethernet.
-
-
память (энергозависимая и энергонезависимая) – предназначенная для хранения операционной системы и различных программ.
Функции панели управления оператора
Типовая сенсорная панель управления оператора реализует все или часть из нижеперечисленных функций:
-
Отображение протекающих технологических процессов, управляемых и контролируемых объектов, их параметров в текстово-графическом виде.
-
Отображение и обработка аварийных сообщений, ошибок, уведомлений.
-
Ввод данных для реализации управляющей программы, а также оперативное управление технологическими процессами при помощи сенсорного экрана и дополнительных кнопок (при наличии).
-
Обмен данными между связанным технологическим оборудованием.
-
Отображение управляющей программы, шаблонов работы, ранее введенных данных.
-
Настройка групп доступа пользователей к просмотру и редактированию данных.
-
Отображение отчетной информации.
-
Накопление архива данных.
-
Программирование работы оборудования по времени.
-
Печать на подключенном принтере.
Как вы видите диапазон выполняемых сенсорной панелью управления операций довольно широк, что позволяет применять их практически в любой отрасли промышленности. Благодаря развитому человеко-машинному интерфейсу работа с графической панелью оператора не требует высокой квалификации или долгой подготовки.
Характеристики панели управления оператора
Можно выделить ряд типичных характеристик современных панелей управления оператора, которые помогут в выборе конкретной модели.
Первое, что бросается в глаза при выборе сенсорной панели оператора – это тип и разрешение экрана. Разрешение экрана может варьироваться от 128х128 px до 1024х768 px. Количество цветов может варьироваться от 2-х до 16 млн. Соответственно, чем выше данные характеристики, тем выше цена панели оператора.
Панель управления может как иметь дополнительные к сенсорному экрану органы управления, так и не иметь.
Современные панели управления могут поддерживать различные протоколы передачи данных Modbus, Ethernet, CAN, HART, PROFIBUS и пр. Соответственно выбор панели оператора с определенными протоколами определяется стоящими перед вами задачами.
Степень защиты панели оператора чаще всего бывает IP65 для передней части и IP20 – для задней. Однако здесь нет никаких особых ограничений, и легко можно купить сенсорную панель оператора с защитой IP67 со всех сторон.
Важнейшим параметром любой панели оператора является быстродействие и объем памяти. Соответственно, чем быстрее и больше память, тем лучше. От типа сенсорной матрицы будет зависеть точность позиционирования курсора на экране и время отклика при нажатии.
ТСЦ Рэлсиб предлагает купить панели оператора ведущих отечественных и зарубежных производителей. Цена панели оператора в нашей компании, такая же, как и у производителя.
