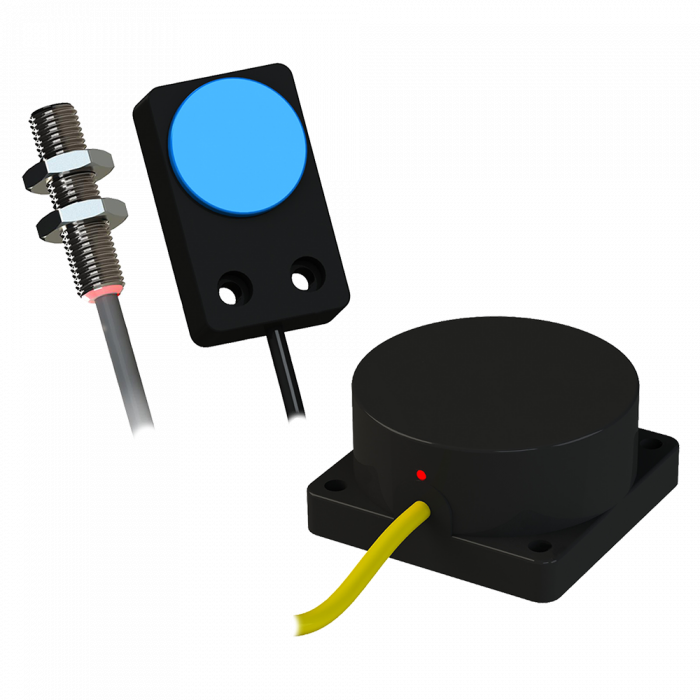

Бесконтактные датчики

Бесконтактный датчик - выключатель, срабатывающий без механического или физического контакта. Также имеет название сенсорный выключатель, бесконтактный выключатель, датчик приближения.  Бесконтактный датчик автоматически выполняет коммутационную операцию при попадании объекта в зону чувствительности датчика. Высокая надежность работы бесконтактного датчика обеспечивается благодаря отсутствию механического контакта между воздействующим объектом и чувствительным элементом датчика.

Диапазон возможностей бесконтактных выключателей крайне широк: контроль перемещения и скорости, обнаружение людей, открытия окон и дверей, контроль наличия и положения предмета, подсчет предметов, определение угла поворота и многое другое. Благодаря этому сенсорные выключатели могут применяться практически во всех отраслях промышленности от металлообработки до пищевого производства.

Типы бесконтактных датчиков

• оптические,
• емкостные,
• индуктивные,
• ультразвуковые,
• магнитные.

Ёмкостные бесконтактные датчики часто используют в качестве клавиатур управления на бытовых приборах (например, варочных панелях). Они имеют ряд достоинств  - единообразие форм, простота и дешевизна изготовления, герметичность, надежность срабатывания. Также они применяются для контроля уровня жидкостей и сыпучих материалов. Пирометрические бесконтактные датчики наиболее часто применяются в системах охраны зданий. Ультразвуковые датчики чаще всего используются в парковочных радарах автомобилей и в системах охраны. Также широко применяются для определения уровня жидких и сыпучих материалов. Индуктивные бесконтактные датчики применяются для обнаружения металлических предметов.

Принцип действия бесконтактных датчиков

Принцип действия емкостных бесконтактных датчиков заключается в измерении ёмкости электрического конденсатора, в воздушный диэлектрик которого попадает регистрируемый объект. Такие датчики могут обнаруживать любые предметы: твердые, жидкие, сыпучие и др.

Принцип работы индуктивных бесконтактных датчиков  заключается в измерении параметров катушки индуктивности, в зону которой попадает металлический объект. При попадании в чувствительную зону магнитного или электрического предмета магнитное поле ослабляется и датчик срабатывает. Максимальная дальность срабатывания индуктивных бесконтактных датчиков составляет несколько сантиметров. Благодаря своей дешевизне, простоте конструкции и высокой надежности индуктивные бесконтактные датчики широко используются как концевые выключатели различных станков и механизмов.

Принцип применения оптических бесконтактных датчиков заключается в перекрытии луча света непрозрачным объектом. Максимальная дальность срабатывания датчиков данного вида до нескольких метров. Оптические бесконтактные датчики находят широкое применение в конвейерных линиях для контроля наличия объекта, и его пространственных характеристик (высота, длина, ширина, глубина, диаметр). Разновидностью оптического бесконтактного датчика являются лазерные дальномеры.

Принцип действия ультразвуковых бесконтактных датчиков основывается на эффекте эхолокации ультразвуком. Положение объекта рассчитывается по времени задержки прихода отраженной волны.

Работа микроволновых бесконтактных датчиков основывается на определении положения предмета за счет отражения или прохождения СВЧ излучения. Такие датчики имеют ограниченное распространение, преимущественно в системах охраны. Большее распространение в системах охраны получили магниточувствительные бесконтактные датчики, которые срабатывают при разведении магнита и геркона. Широко применяются для контроля открытия окон и дверей.

Принцип действия инфракрасных бесконтактных датчиков основан на отслеживании уровня ИК-излучения в поле зрения пироэлектрического датчика. Срабатывание ИК-датчика происходит при появлении в поле зрения датчика человека или любого массивного предмета с температурой выше, чем средняя температура фона. В конструкцию такого датчика также может быть добавлена линза Френеля для определения движения объекта.
