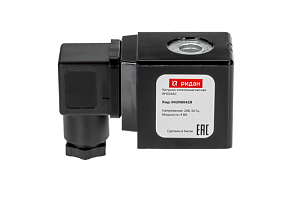

Арт. 042N0042R

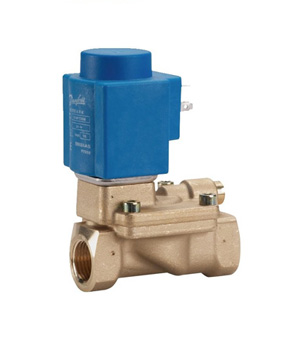

Электромагнитный или соленоидный клапан - устройство, регулирующее движение потоков газа или жидкостей в разнообразных системах. Представляет собой корпус, электромагнита и сердечник, на который установлен диск, регулирующий поток. Соленоидный клапан срабатывает автоматически, при воздействии электрического тока на индукционную катушку.
Применение электромагнитных клапанов
Чтобы открыть или закрыть клапан, электрическое напряжение подаётся на электромагнитную катушку клапана, после чего магнитный сердечник втягивается в соленоид. Для герметичности электромагнитного клапана, сердечник расположен внутри трубки катушки соленоида.Применение электромагнитных клапанов
Устроен электромагнитный клапан как и обычный запорный клапан, но открытие либо закрытие электромагнитного клапана производится без механического усилия — с помощью электромагнитной катушки (соленоида) через подачу на неё электрического напряжения.
Применяют соленоидные клапаны в различных технических процессах и в бытовых условиях. Дает возможность дистанционно подавать необходимое количество жидкости, пара или газа в нужное время (применяется при подаче воды в поливочной системе, необходим для регулирования отопительных процессов, в работе котельных объектов, в системах дозирования и смешения). Часто используются в нефтяной и пищевой промышленности, на взрыво- и пожароопасных предприятиях, АЗС и т. д.
Виды электромагнитных клапанов
Различают электромагнитные клапаны двух видов – нормально открытые и нормально закрытые. Это зависит от положения соленоида, когда отсутствует подача электрического тока.
Соленоидные клапаны так же бывают прямого и непрямого действия.
Прямой соленоидный клапан при подаче напряжения сразу открывает или закрывает клапан. Непрямой – активизирует срабатывание другого (неэлектромагнитного) клапана. Прямые соленоидные клапаны используют при небольшом расходе жидкости или воздуха, иначе необходимо значительно увеличивать мощность соленоида. При значительном расходе рабочей среды, используют непрямые соленоидные клапаны.
Разновидности соленоидных электроклапанов
Разделяют данные приборы по конструкции, материалу изготовления корпуса, положению в обесточенном состоянии запора внутри, по способам подключения к трубам и виду уплотнителя.
Соленоидные электроклапаны по способу подсоединения бывают:
фланцевые;
штуцерные;
муфтовые.
Размер может быть от 6 до 150 DN (от 1/8 до 6 дюймов). Подходят для любого трубопровода.
Корпус электроклапанов изготавливается из:
нержавеющей стали;
пластика (PVC, усиленного PPA, нейлона);
чугуна;
латуни.
Каждый из этих вариантов имеет определенные характеристики по давлению и температуре. Параметры необходимо смотреть в паспорте прибора. Для водопровода или отопления частного дома подойдет любой из перечисленных видов.
По внутреннему устройству соленоидные электроклапаны бывают:
золотниковые;
поршневые;
мембранные.
По принципу функционирования различают:
одноходовые;
двухходовые;
трехходовые.
Уплотнитель в электроклапанах выполняется из:
EPDM – этилен-пропиленового эластомера;
FPM (FKM, VITON) – фторэластомера;
NBR – бутадиен-нитрильного каучука.
