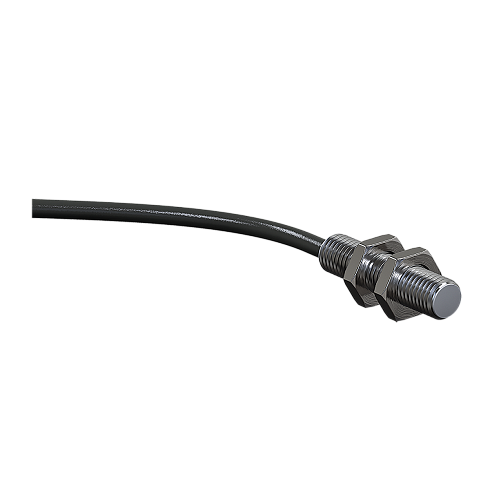

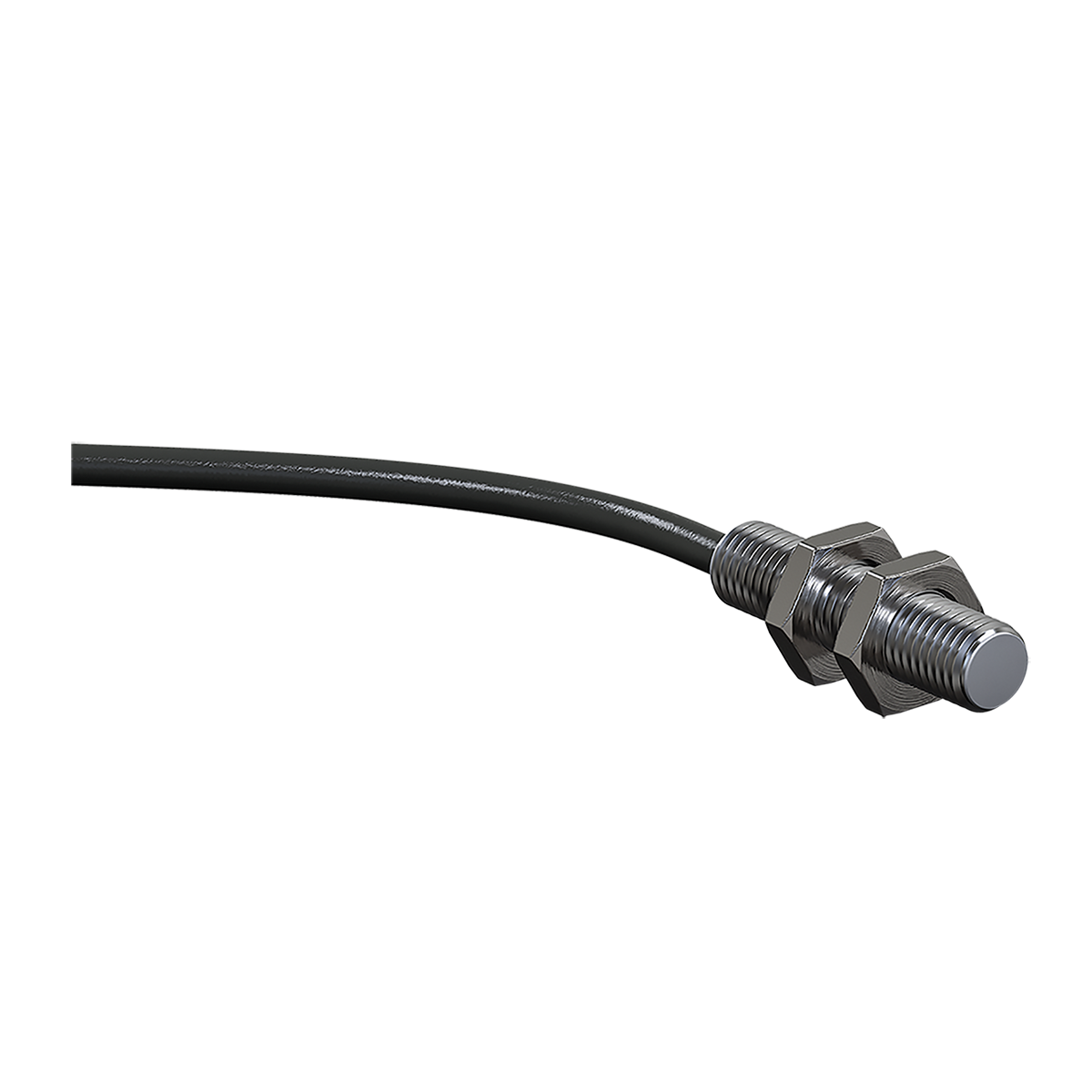

Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.
Особенности датчиков PS2
- Увеличенное расстояние срабатывания.
- Невозможность вывода из строя датчика при неверном подключении.
- Подключение кабелем с лужеными выводами.
- Устойчивость к помехам, создаваемым частотными приводами.
-
Степень защиты IP67.
Применение бесконтактных индуктивных датчиков
Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.
Наиболее широко индуктивные датчики применяются в системах, где необходимы:
- контроль работы автоматических линий и конвейеров;
- контроль положения металлических объектов в пространстве;
- контроль вращения валов и шестерен.
Функциональная схема
Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.
Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).
Конструктивные исполнения PS2
| Конструктивное исполнение | Тип корпуса | Параметры корпуса | Длина L, мм | Расстояние срабатывания, мм |
 | 08M | Резьба М8×1 Материал – латунь | 20 33 40 45 50 60 65 | 2 3 4 5 6 |
 | 12M | Резьба М12×1 Материал – латунь | 33 50 55 68 80 | 2 4 6 8 10 |
 | 18М | Резьба М18×1 Материал – латунь | 33 53 65 68 80 | 5 10 |
 | 30М | Резьба М30×1,5 Материал – латунь | 33 48 53 60 65 68 75 80 115 | 10 15 |
 | 36М | Резьба М36×1,5 Материал – латунь | 70 85 | 12 20 |
 | 55D | Корпус без резьбы Диаметром 55 мм Материал - полиамид | 55 73 | 20 30 |
 | 32 | Корпус 50×30×15 мм Материал - полиамид | - | 8 15 |
 | 33 | Корпус 60×60×40 мм Материал - полиамид | - | 20 30 |
 | 34 | Корпус 80×80×40 мм Материал - полиамид | - | 25 45 |
 | 38 | Корпус 42×48×22 мм Материал - полиамид | - | 5 |
 | 39 | Корпус 40×40×40 мм Материал - полиамид | - | 15 25 |
