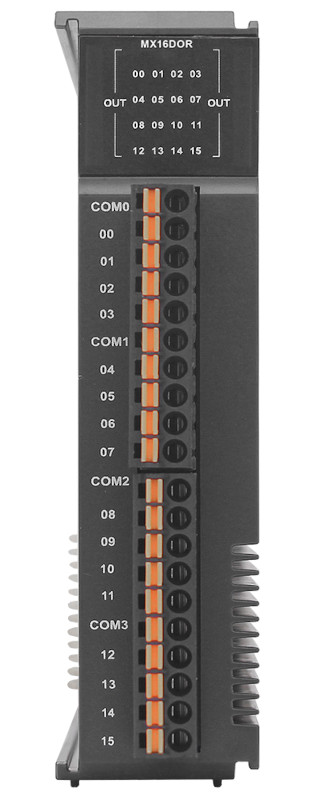

MX16DOR

Описание

16-канальный модуль вывода дискретных сигналов с релейными ключами для программируемого контроллера автоматизации серии MX300

MX16DOR может подключаться к локальной шине расширения процессорного модуля MX300 или к станции R2EC EtherCAT для удаленного вывода

Характеристика	Значение
Число выходных каналов	16
Выходное напряжение	220 В~ или 24 В=
Максимальный ток нагрузки	2 А/канал
Тип выхода	Релейный
Число переключений реле	Для индуктивной нагрузки: 20000 при напряжении 24 В= и токе 2А Для резистивной нагрузки: 100000 при напряжении 24 В=/220 В~ и токе 2А
Число потенциально связанных групп	Четыре группы по 4 выхода, изолированных друг от друга
Частота обновления выходов	1 Гц
Ток потребления модуля	125 мА (24 В=)
Задержка срабатывания	15 мс/15 мс при включении/выключении
Индикация состояния выходов	Один светодиод для каждого выхода
Подключение внешних цепей	Два съемных клеммных блока с пружинными зажимами
Монтаж	На DIN-рейку
Ширина	25,9 мм
Глубина	112,6 мм
Высота	101,5 мм

Характеристики

Модель

MX16DOR
