Система автоматизированного мониторинга микроклимата "Си-Мона" предназначена для автоматического сбора данных о параметрах микроклимата (температура, влажность, освещенность, СО2 и любых других параметрах) и передачи данных на сервер и удаленный пульт управления (ПК).
Преимущества
- измерение температуры и относительной влажности
- контроль любых физических параметров (давление, скорость потока и т.д.)
- визуализация измеренных параметров
- задание двух пороговых значений
- сигнализация о нарушении условий хранения звуковая и световая
- архивирование данных
- формирование Отчёта
- передача текущих значений по GSM или Ethernet
Система мониторинга микроклимата "Си-Мона" состоит только из приборов и модулей Российского производства, внесенных в Госреестр РФ! Производителем всех компонентов системы является ООО НПК "Рэлсиб".
Описание
Система мониторинга микроклимата "Си-Мона" имеет три модификации в зависимости от степени сложности и набора выполняемых функций: Си-Мона-Simple, Си-Мона-GSM, Си-Мона-Cloud.
|
Основные функции системы мониторинга |
Си-Мона-Simple | Си-Мона-GSM | Си-Мона-Cloud |
| Измерение температуры и относительной влажности с измерителей Ивит-М.RS | Да | Да | Да |
| Измерение температуры с датчиков температуры ТСП.Pt1000-Кл3-1 при помощи преобразователя аналоговых сигналов ПАС-01.RS | Да | Да | Да |
| Измерение любых физических параметров (давление абсолютное, давление избыточное, скорость потока, состав газа и т.д.) с датчиков, имеющих унифицированный выходной сигнал при помощи преобразователя аналоговых сигналов ПАС-01.RS | Да | Да | Да |
| Визуализация измеренных параметров на панели шкафа автоматики в виде: табличном, графическом, на плане склада с указанием места расположения каждой точки контроля | Да | Да | Да |
| Задание двух пороговых значений сигнализации для каждой точки контроля отдельно | Да | Да | Да |
| Сигнализация о нарушении условий хранения звуковая и световая | Да | Да | Да |
| Архивирование данных на USB флэш-накопитель и резервное сохранение данных на подключенном к шкафу автоматики компьютере | Да | Да | Да |
| Формирование Отчёта | Да | Да | Да |
| Периодическая передача текущих значений по GSM на указанные номера телефонов | Да | Да | |
| Сигнализация по GSM о нарушении условий хранения | Да | Да | |
| Передача данных по Ethernet на удаленный сервер и работ через web-интерфейс облачного сервиса с возможностью архивирования данных до 90 дней, просмотра текущих значений, просмотра значений из архива в табличном и графическом виде, возможность настройки условий сигнализации аварийных событий, Формирование отчета из архива по заданным параметрам даты и время | Да | ||
| Возможность доступа к данным мониторинга с любого компьютера или мобильного устройства. Интерфейс сервиса адаптирован для удобной работы с любого устройства | Да |

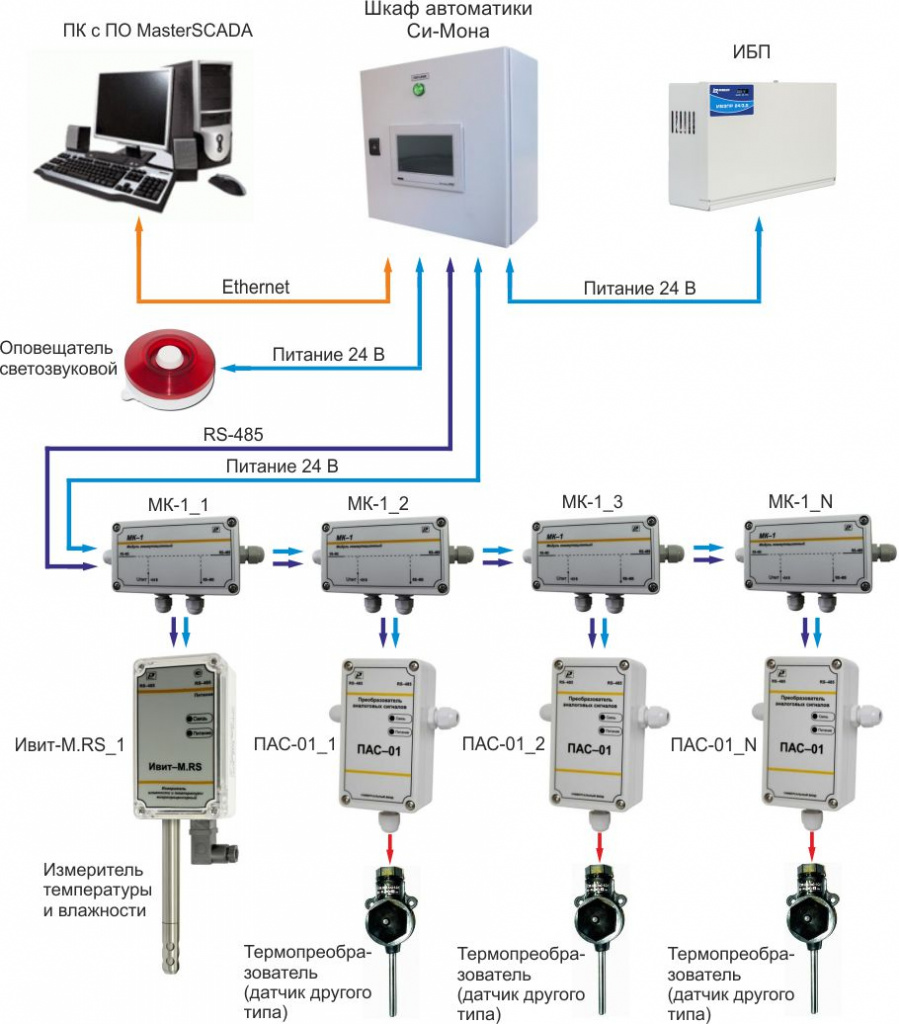

Структурная схема системы мониторинга
Условное обозначение системы мониторинга Си-Мона
При заказе обратите внимание на обозначение системы мониторинга "Си-Мона": в наименование системы входят количество измерителей температуры и влажности и датчиков температуры. Например, обозначение Си-Мона-GSM-12-14 означает, что в состав системы входят 12 измерителей температуры и отн. влажности и 14 датчиков температуры (термопреобразователей), т.е. система контролирует в общей сложности 38 физических параметров.
Экраны управления системы мониторинга
|
|
|
|

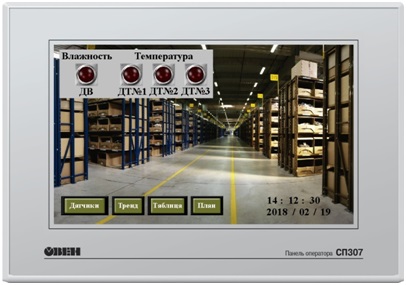

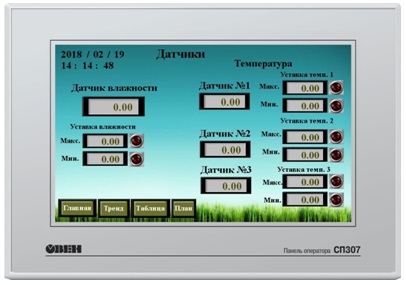

| Главный» экран. Предназначен для отображения состояния датчиков системы мониторинга: нормальный режим, тревога (выключен/включен) | Экран «Датчики». Показывает текущие значения датчиков, уставки (уставка задается оператором) | |
|
|
|
|

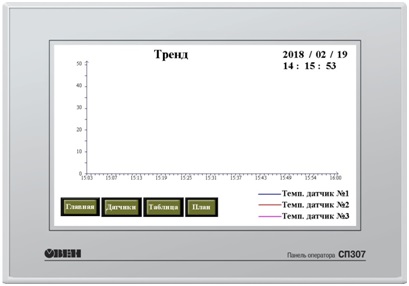

| Экран «Тренд». Показывает историю измерений значений датчиков в графическом виде. | Экран «Таблица». Отображает текущие значения датчиков системы мониторинга в табличном виде. | |
|
|
||

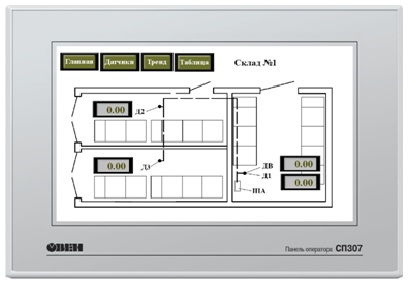

| Экран «План». Предназначен для отображения плана склада с размещенными на нем датчиками, каждый из которых показывает свое значение. | ||
Технические характеристики
| Диапазон измерения отн. влажности и точность | 5...95% ±3,0% отн. |
| Диапазон измерения температуры и точность | -50...+50°С ±0,5°С |
| Ёмкость архива | до 8 Гб |
| Подключение любых датчиков физических параметров с выходом | 0...5, 0...20, 4...40 мА, 0...10 В |
9 причин выбрать систему мониторинга параметров микроклимата "Си-Мона"
- система гибкая, с возможностью наращивания и изменения в любое время,
- система состоит из отдельных измерительных приборов, являющихся средствами измерения и поверенными в установленном порядке,
- система состоит только из приборов и модулей Российского производства,
- система обладает всеми необходимыми пользователю функциями,
- система имеет многократное резервирование данных: USB флэш-накопитель, ПК, удалённый сервер, SMS по GSM,
- система имеет трёхуровневую сигнализацию о нарушении: местная звуковая и световая, по SMS с системы, с удалённого сервера,
- быстрая поставка в законченном виде, установил и готово,
- низкая стоимость благодаря использованию серийных изделий и приборов собственного производства,
- низкая стоимость периодической поверки, обеспечиваемой изготовителем.
Этапы внедрения системы мониторинга микроклимата "Си-Мона"
1-й этап. Вы отправляете нам исходную информацию, которая должна включать:
- план склада с указанием мест расположения шкафа автоматики, ПК, датчиков,
- тип системы, тип и количество датчиков,
- требования к визуализации данных, форме Отчёта,
- специальные требования.
2-й этап. После выполнения расчета стоимости наши специалисты направляют вам Коммерческое предложение с указанием срока и стоимости работ.
3-й этап. Производится изготовление и внедрение системы "Си-Мона". В среднем это занимает около 1 месяца.
Обратите внимание, что установка ПО на ПК и его настройка не является совсем простой задачей, поэтому мы можем попросить у вас выслать в наш адрес ПК, который будет работать в паре со шкафом автоматики для его программирования и настройки у нас. Либо мы можем сами в рамках Договора поставки приобрести ПК и подготовить его для работы с системой.
Так как внедрение системы контроля микроклимата "Си-Мона" целесообразнее выполнять после проведения температурного картирования, рекомендуем вам ознакомиться с нашим предложением по температурному картированию складов.
