Компания ОВЕН разрабатывает автоматизированные комплексные решения поддержания и контроля оптимальных условий в помещении свинокомплекса. Для контроля данных состояния окружающей среды свинокомплекса: температуры, давления, влажности, уровня аммиака, сероводорода и углекислого газа, применяется система управления микроклиматом. К основным устройствам относятся блоки управления ОВЕН БУМsmart.NET, БУМ10А или БУМart.

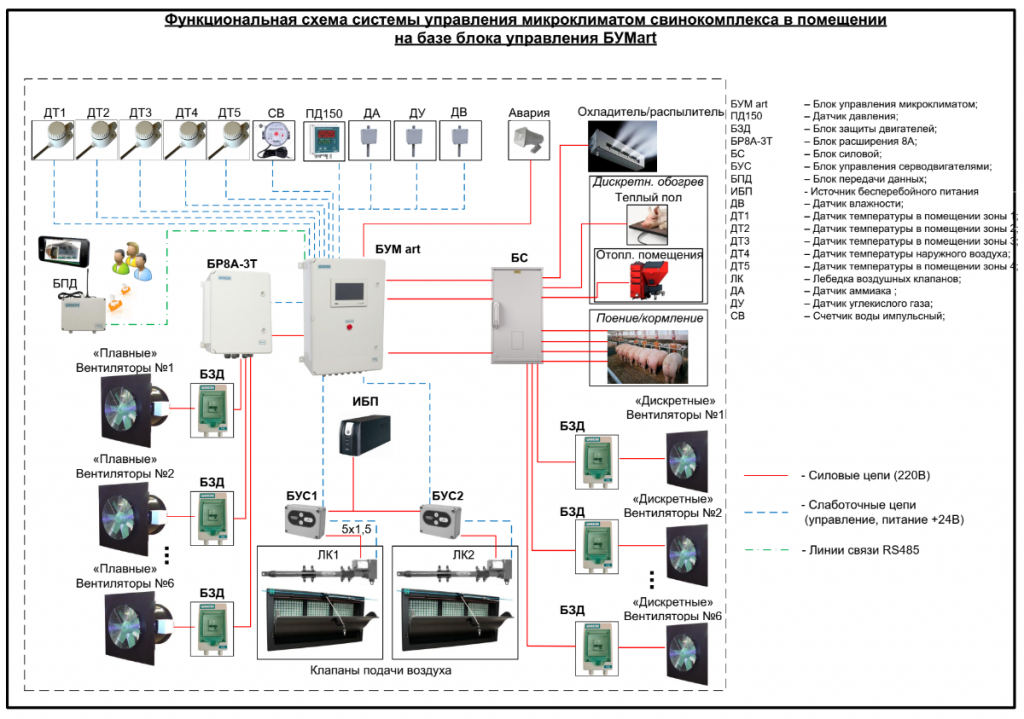

Рассмотрим все приборы, необходимые для управления системой автоматизации микроклимата.
К блоку управления подключен блок расширения ОВЕН БР10Ах3, БР20А или БР8А-3Т, чтобы увеличивать мощность системы. Необходимы данные блоки для добавления количества подключаемых однофазных и трехфазных вентиляторов или нагревателей к системе управления микроклиматом. Работать блок может как автономно, так и совместно с системой.
ОВЕН БЗД - блок защиты двигателей подключен к блоку расширения. Применяется в случае автоматического отключения двигателей при повышенном уровне тока потребления, а также защищает двигатель от короткого замыкания и заклинивания ротора.
К блоку управления подключен блок передачи данных ОВЕН БУПД, используемый для удаленного контроля данных микроклимата и работы свинофермы.
В состав системы управления микроклиматом свинокомплекса входят: датчик давления ОВЕН ПД150, датчик температуры ОВЕН ДТС125Л‐100М.В3.60, датчик влажности и температуры ОВЕН ПВТ100‐Н4.2.И, датчик аммиака ОВЕН ПКГ100‐Н5.NH3.2, датчик углекислого газа ОВЕН ПКГ100‐Н4.CO2, датчик сероводорода ОВЕН ПКГ100‐Н4.Н2S.
Систему управления микроклиматом свинокомплекса можно модифицировать с помощью количества датчиков системы и других технических характеристик, учитывая размер фермы и подобранный заказчиком технологический процесс.
Данный комплекс дает возможность обеспечить оптимальный микроклимат помещению свинокомплекса:
Возможность одновременного подключения до 4 датчиков температуры;
- Разделение помещения на отдельные зоны отопления. Независимость регулировки отопления в 4 зонах помещения;
- Возможность управления 6 группами регулируемых вентиляторов и 6 группами ступенчатых вентиляторов. Возможность подключения до 2 групп приточных клапанов;
- Возможность управления системами охлаждения (кулинг-панелями);
- Настройка до 4 таймеров разного назначения, например, для поения и кормления, управления включением / отключением систем освещения;
- Подключение датчика влажности помещения для регулирования минимальной вентиляции в зависимости от уровня влажности воздуха;
- Возможность подключения CO2- и NH3-датчиков для регулирования минимальной вентиляцией в зависимости от уровня содержания углекислого газа и аммиака в воздухе свинофермы;
- Регулирование ночного снижения температуры: повышение либо понижение температуры в помещении свинокомплекса на заданное количество градусов, автоматическое возвращение к обычному режиму управления;
- Функциональное управление разряжения, для регулирования подачи воздуха приточными клапанами в зависимости от показания датчика перепада давления;
- Регистрирование расходов воды с помощью импульсных счетчиков;
- Возможность сбора и отображения статистических данных для анализа, что повышает безопасность и эффективность технологического процесса;
- Управление ручным режимом исполнительных механизмов работы в режимах «мойки», «сушки» помещения и т.д.;
- Срабатывание аварийной сигнализации при отклонении технологических показателей от нормы (влажности, температурных параметров, СО2, NH3, расхода воды), при отключении электроэнергии, неисправности исполнительных механизмов и др.
Гибкая настройка системы позволяет учитывать требования заказчика и работы его технологических процессов, а также возможность подключиться к системе управления микроклиматом пользователям, имеющим различный уровень доступа.
Система управления микроклиматом собирает и архивирует информацию с объекта, визуализирует данные технологического процесса и работы оборудования, делает безопасными и эффективными технологические процессы.

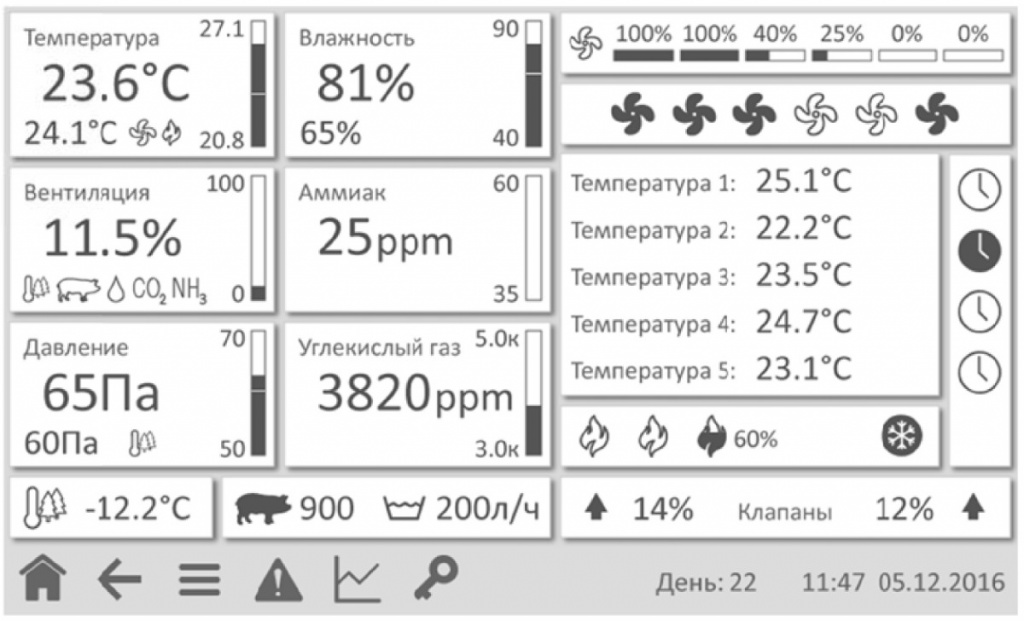

Большой графический дисплей блока управления, легко настраивается и считывает параметры системы. Все разделы меню на русском языке.
Управление системой не требует дополнительного обучения, что облегчает внедрение систем управления микроклиматом ОВЕН в технологический процесс заказчика.
Невозможно вносить изменения в настройки неавторизированным пользователям, благодаря трехуровневой защите доступа паролем.
Диспетчеризация на базе SCADA-системы и АРМ диспетчера, позволяет изменять параметры микроклимата в свинокомплексах на производственной площадке из диспетчерского пункта, контролировать и оперативно решать возникновение аварийных ситуаций.

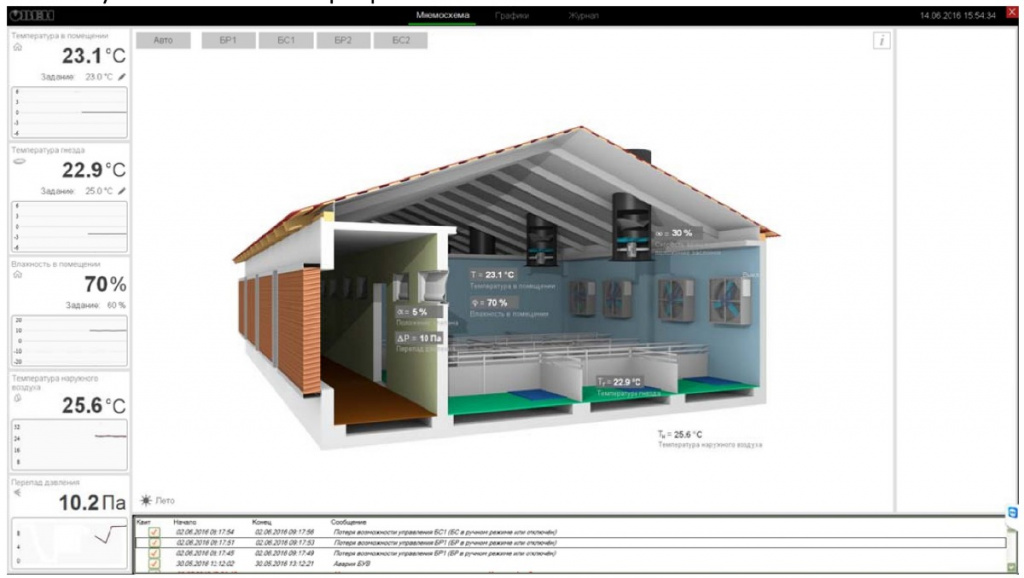

Для типовых помещений свинокомплексов компанией ОВЕН разработано приложение SCADA‐системы.
Приложение может выполнять следующие функции диспетчеризации с использованием блоков управления вентиляции ОВЕН:
- отображать параметры, текущего состояния микроклимата помещения – температуру и относительную влажность воздуха в помещении, изменения давления снаружи и внутри помещения;
- вводить заданные значения температуры воздуха помещения и гнезда;
- отображать режимы и текущее состояние исполнительных механизмов;
- сигнализировать о возникновении аварийных ситуаций;
- регистрировать параметры и отображать архивную информацию
При помощи GSM модемов или по сети RS‐485 происходит связь с блоками управления вентиляцией – по предпочтению заказчика. OPC‐сервер применятся для доступа к переменным блокам.

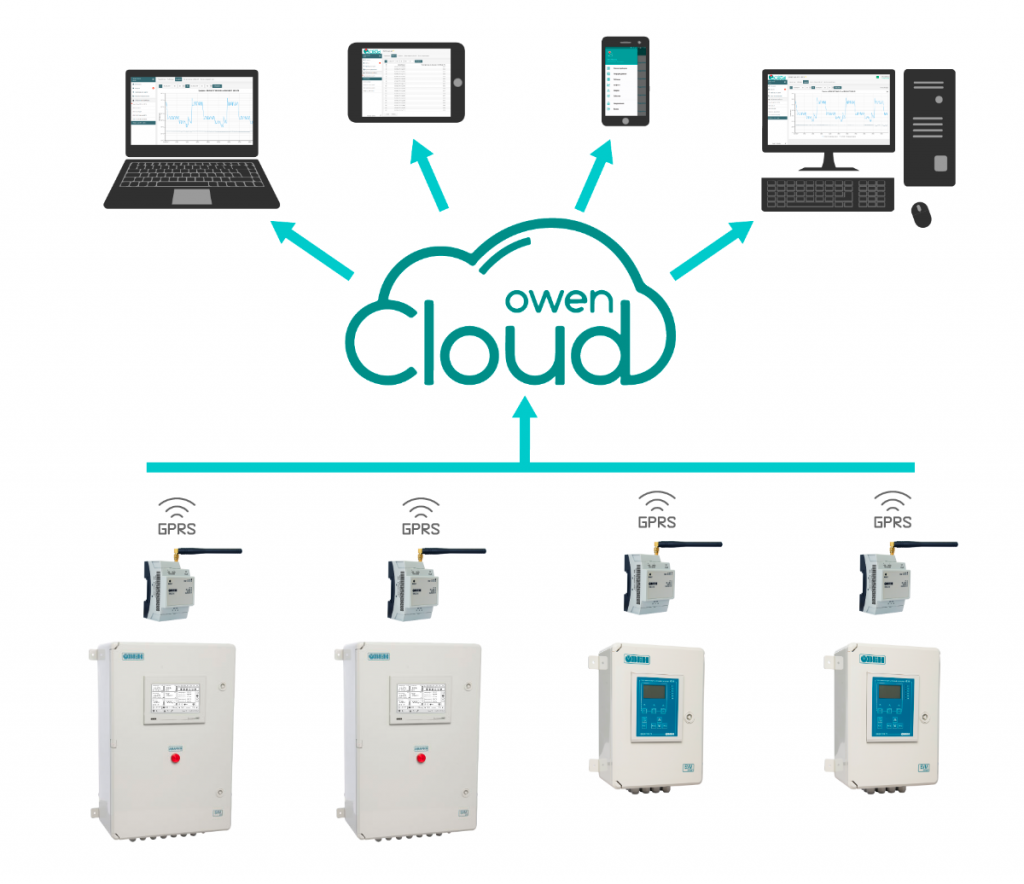

Компания ОВЕН предоставляет возможность удаленно контролировать параметры работы микроклимата свинофермы. Теперь фермеры могут отслеживать микроклимат на своем смартфоне благодаря облачному сервису. Необходимо просто зайти на сайт сервиса и на пиктограмме посмотреть показатели температуры, перепады давления, влажности, показатели газовой среды в помещении. Увидеть скорость вращения вентиляторов, величину открытия заслонок и приточных клапанов. При возникновении нестандартной ситуации вам на телефон придет СМС-сообщение.

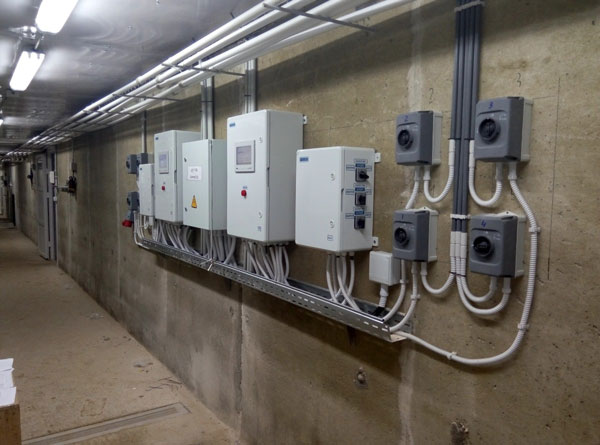

Свиноводческие предприятия, такие как ООО «Смоленское поле», ЗАО «Тропарево», ООО «Кампоферма», ООО «Русская свинина, Миллерово» и др., установили системы управления микроклиматом свинокомплексов компании ОВЕН.
