Назначение
Блок управления электрокаменкой БУК-1 предназначен для управления работой электрокаменки с однофазным и трехфазным включением на симметричную нагрузку. В качестве датчика температуры рекомендуется использовать датчик температуры со встроенным термовыключателем ТС.п/п.сауна. Также можно применять другой датчик температуры на основе полупроводникового чувствительного элемента ТС1047.
Преимущества
- Высокая точность контроля и поддержания температуры
- Дополнительная защита от повышения температуры
- Одновременная индикация температуры и времени
- Удобный влагозащищенный корпус
- Удобный интерфейс пользователя
Модификации блока управления электрокаменкой
Модификации блока управления каменкой различаются в зависимости от номинального напряжения питания, мощности электрокаменки, номинала встроенного автоматического выключателя. Допустимое отклонение напряжения питания от номинала ±10%, частота 50 ±1Гц.
|
Модификация блока |
Напряжение питания |
Мощность нагревателей, кВт |
Автоматический выключатель |
| БУК–1–1–6,0 |
220В 1ф. 1N |
6,0 |
1П 32A |
|
БУК–1–3–6,0 |
380В 3ф. 1N |
6,0 |
3П 13A |
| БУК–1–3–9,0 | 380В 3ф. 1N | 9,0 | 3П 20A |
|
БУК–1–3–12,0 |
380В 3ф. 1N |
12,0 |
3П 25A |
Блок управления электрокаменкой БУК-1 позволяет подключить дополнительную нагрузку, например лампы освещения сауны, суммарной мощностью не более 400 Вт. Блок имеет вход для подключения термовыключателя, при срабатывании (превышении температуры) контакты термовыключателя должны размыкаться.
Бук-1 позволяет настроить индикацию выхода температуры за пределы измеряемого диапазона:
• выше верхней границы диапазона, при этом на цифровом индикаторе мигает символ «–A»;
• ниже нижней границы диапазона, при этом на цифровом индикаторе мигает символ «_A».
В случае обрыва в цепи датчика температуры на цифровом индикаторе отображается символ «¬_A» и мигает индикатор «Авария». Блок обеспечивает индикацию срабатывания термовыключателя, при этом мигает индикатор «Авария».
Схема подключения блоков БУК-1
 |
 |
|
|

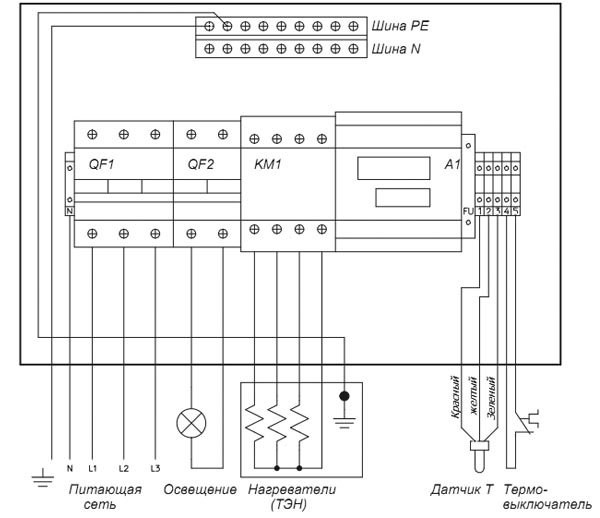

Схема подключения блоков типа БУК–1–3–6,0; БУК–1–3–9,0; БУК–1–3–12,0 |

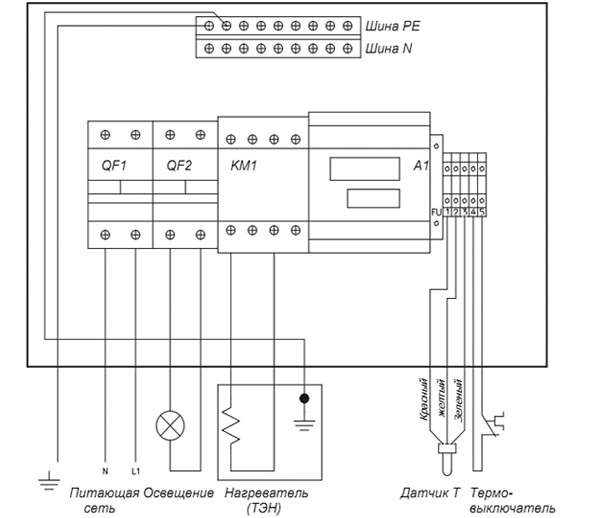

Схема подключения блока типа БУК–1–1-6,0 |
Условные обозначения:
QF1, QF2 – автоматический выключатель;
KM1 – контактор модульный;
А1 – терморегулятор;
FU – держатель предохранителя 2А/250В;
1 – 5, N – клеммы;
Шина N – шина нейтрали;
Шина РЕ – шина заземления
Технические характеристики
| Диапазон измерения и регулирования (задания уставки) температуры | от -40 до +125°С |
| Пределы допускаемой погрешности измерения температуры | ±3°С |
|
Шаг установки температуры |
±0,1°С |
|
Диапазон установки времени до включения электрокаменки |
от 0 до 24 ч с шагом 1 мин |
|
Диапазон установки времени до выключения электрокаменки |
от 1 мин до 6 ч с шагом 1 мин |
|
Потребляемая мощность |
не более 15,0 ВА (без учета мощности нагрузки) |
|
Средняя наработка на отказ |
не менее 20000 ч |
|
Габаритные размеры |
305х215х120 мм |
| Масса |
не более 2,5 кг |
Применение
Блок позволяет:а) автоматически включать электрокаменку через заданное время, поддерживая заданную температуру в сауне;
б) автоматически отключать электрокаменку через заданное время;
в) отключать электрокаменку в случае аварийных режимов:
– срабатывание защитного термовыключателя;
– выхода из строя датчика температуры;
– короткого замыкания нагрузки.
