Мультиметр – многофункциональный прибор для измерения различных параметров электрических сетей и их компонентов.
Многие модели могут анализировать 10 и более характеристик: температуру, силу тока, емкость конденсаторов, исправность транзисторов и др. Мультиметр объединил в себе функции амперметра, вольтметра, омметра и других электроизмерительных приборов. С помощью данного устройства легко найти поломку в проводах и токопроводящих кабелях, можно самостоятельно создавать электронные приборы.
Изобрел мультиметр британский инженер Дональд Макади в 1920 году. Он занимался обслуживанием почтовых систем и каждый день носил с собой большую сумку измерительных приборов. Макади решил объединить три основных прибора в один, – и так был создан первый «авометр» (он же «ампервольтметр» или «мультиметр»).
Мультиметр пользуется популярностью у домашних мастеров и радиолюбителей, компактен и удобен в использовании. Приборы бывают аналоговыми, цифровыми, карандашного типа, с термопарой и т.д. – каждый может подобрать модель по доступной цене и с необходимым набором функций.
Что измеряет мультиметр ?
Основные функции устройства:
-
постоянное и переменное напряжение;
-
силу переменного и постоянного тока;
-
определяет сопротивление участков цепи и других элементов;
-
емкость и индуктивность элементов;
-
осуществляет прозвонку соединений со звуковой и световой индикацией;
-
проверять фотоэлементы, транзисторы, диоды;
-
температуру, при наличии внешней термопары.
Мультиметр имеет широкий диапазон применений: в строительстве помогает проверить целостность и проводимость кабелей, монтировать или наладить электросистему зданий, проводить диагностику и ремонт машин, устанавливать осветительное оборудование. С его помощью можно проверить исправность компонентов, дорожек, плат.
Простые бюджетные модели обладают небольшим набором функций, достаточным для решения основных бытовых задач: проверка проводников, прозвонка цепи, измерение напряжения в розетке или уровня заряда аккумулятора автомобиля. Набор дополнительных функций мультиметров зависит от назначения прибора. Современные многофункциональные модели осуществляют тестирование диодов и транзисторов, измерение частоты и температуры. Профессиональные мультиметры способны не только производить прямые измерения, но и вычислять ряд показателей – коэффициент заполнения, проводимость, истинные среднеквадратичные значения.
Виды мультиметров
Классифицирюут мультиметры по принципу работы, способу вывода результатов измерения, по размеру и типу исполнения, по функционалу и условиям эксплуатации. С выбором необходимой модели мультиметра поможет
По способу отображения информации мультиметры можно разделить на аналоговые и цифровые. В первых показания отображаются с помощью шкалы и стрелки. Во вторых встроен цифровой дисплей. Также есть гибридные модели, у которых имеется и аналоговая шкала, и электронное табло. Рассмотрим достоинства и недостатки обоих видов.
Аналоговые мультиметры – это электроизмерительные приборы с индикацией показаний посредством стрелочной (аналоговой) шкалы.

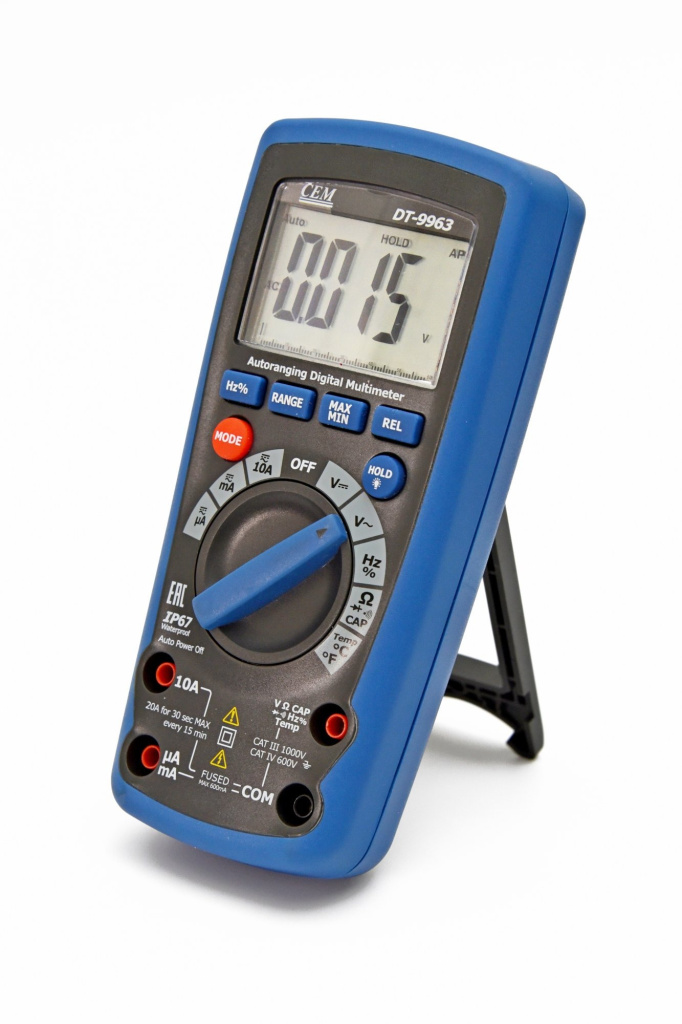

Цифровые мультиметры – высокоточные современные измерительные устройства с большим функционалом возможностей. В настоящее время большинство выпускаемых мультиметров являются цифровыми. Специалисты, работающие с электротехническим оборудованием, при необходимости могут подобрать среди цифровых мультиметров модель, ориентированную на конкретные узкоспециализированные задачи.
Достоинства аналоговых мультиметров:
-
Быстрое отображение динамики показателей.
-
Возможность проводить измерения на морозе при низких температурах до -30 °С.
-
Быстрота работы при большом объеме измерений, когда не требуется высокой точности.
-
-
Не требуют потребления энергии от встроенного источника питания
Недостатки и особенности:
-
Нелинейная шкала и ручная установка нуля перед началом измерений.
-
Отсутствие автоматического определения полярности напряжения.
-
Маленький набор функций: измерение постоянного и переменного напряжения, постоянного тока и сопротивления.
-
высокая погрешность при низковольтных измерениях;
-
-
Чувствительность к механическому воздействию, вибрациям.
-
Достоинства цифровых мультиметров:
-
Многофункциональность.
-
Высокая точность измерений.
-
Автоматическое определения полярности: при неправильном подключении щупов на экране отобразится ошибка.
-
Автоматический и ручной выбор диапазонов измерений.
-
Не требует подстройки нуля.
-
Устойчивость к механическим воздействиям.
-
Возможность запоминаний результатов измерений в память и синхронизации с компьютером.
Цифровые мультиметры могут классифицироваться по количеству разрядов, классу точности, размерам, классу защиты, наличию дополнительных функций либо другим параметрам.
По размеру мультиметры бывают:
Модели мультиметров бывают компактные, среднеразмерные, большие переносные или стационарные. Средние, самые популярные модели, уместятся в ладони и удобны для переноски. Питаются портативные устройства от батареек или аккумуляторов. Ценовой диапазон на приборы зависит не от размера, а от набора функций и точности измерений, может отличаться в десятки раз.
Размер экрана один из важных параметров. В отличии от смартфонов и планшетов, экраны мультиметра измеряются не в дюймах, а обозначаются номерами. Самый маленький – 2. Если нужны цифры крупнее, стоит выбрать экран с номером 4 или 5.
Стационарные мультиметры используют в лабораториях, сервисных центрах и мастерских, на производстве. Они рассчитаны на длительную работу без остановок, имеют самую высокую точность измерений и расширенный функционал.
По типу исполнения мультиметры могут быть:
Пыле- и влагозащищенные, ударозащищенные, виброзащищенные, результаты измерений не зависят от внешних воздействий, Искробезопасные, где есть опасность взаимодействия с взрывоопасными газами. Прибор может сочетать все или несколько типов исполнения.
По функционалу мультиметры различаются:
Набор функций мультиметров может значительно отличаться в зависимости от сферы использования. Самые простые модели включают в себя омметр (измеряет сопротивление), вольтметр (определяет напряжение) и амперметр (определяет силу тока). Этого достаточно для эксплуатации прибора в быту. Функционал более продвинутых моделей может быть существенно расширен.
Мультиметр-тепловизор, показывает зоны перегрева определенных узлов и частей схемы, при помощи датчика инфракрасного излучения и ИК-картинки. Прибором тестируют электронные устройства, машины, системы изоляции.
Мультиметры с функцией LCR-метра измеряют:
L – индуктивность;
С – емкость;
R – сопротивление.
У LCR-тестеров точность будет выше и шире диапазон измерений, чем у обычных мультиметров. Таким мультиметром удобно измерять: коэффициенты затухания, добротности, тангенс угла диэлектрических потерь. Данные функции актуальны при тестировании импульсных блоков питания, преобразователей напряжения, радиочастотных цепей.
Модели с термопарой помогут измерить температуру в исследуемой среде. Такие мультиметры необходимы для сложных и опасных объектов: с трудным доступом, открытым пламенем, наличием ядовитых химических веществ и т.п. Длительный контакт в этих случаях нежелателен, поэтому прибор считывает и анализирует информацию за 2-3 секунды. Диапазон измерений при этом может достигать от -40 до 1000°С.
Автомобильные мультиметры в дополнение к базовым функциям для диагностики электрических сетей автомобиля. Они пригодятся для проверки исправности аккумуляторов генератора и стартера, катушек зажигания, свечей, сопротивления изоляторов, измерения частоты оборотов коленвала и других параметров.
Мультиметр необходим каждому, кто имеет дело с ремонтом и обслуживанием электрических сетей и устройств, работающих от электричества. В быту прибор поможет быстро проверить заряд батарейки или автомобильного аккумулятора, исправность розетки или целостность провода. Для этого можно приобрести компактную модель с базовыми функциями. Для профессионального использования стоит проанализировать, в какой сфере и условиях будет эксплуатироваться мультиметр и подобрать вариант с необходимым набором функций, соответствующий требованиям электробезопасности.
