В состав оборудования входят:

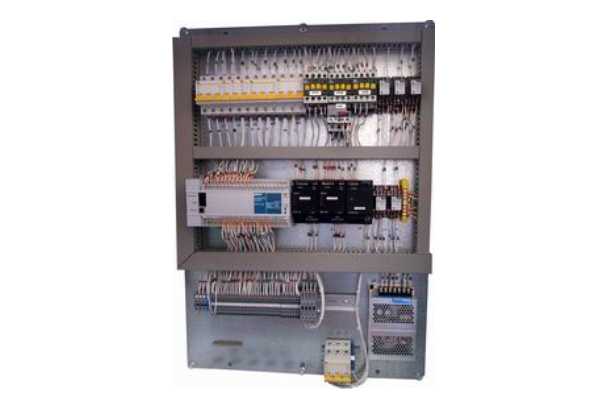

- шкаф МВГ, включающий модули подключения кондуктометрических датчиков уровня, программируемый контроллер ПЛК110-60 производства компании ОВЕН, блоки питания, электротехническое оборудование; программа для ПЛК разработана нашими специалистами.
- шкаф управления вентилятором, включающий защитное и пусковое оборудование для управления электродвигателем.
Выполняемые функции:
- Индикация питающей сети, защита исполнительных механизмов от перегрузки (автоматические выключатели, тепловые реле, предохранители).
- Определение включенного режима работы (автоматический/ручной).
- Контроль и индикация состояний датчиков уровня.
-
В ручном режиме: включение/отключение насосов, вентилятора, открытие/закрытие клапана с помощью кнопок независимо от уровней воды в емкостях и аварийных ситуаций.
-
В автоматическом режиме:
- включение/отключение насосов, вентилятора, открытие/закрытие клапана автоматически по программе в зависимости от состояний датчиков уровня;
- определение и индикация аварийных состояний, отключение работы установки.
Применение ПЛК позволило значительно упростить схему шкафов управления и повысить функциональные возможности по сравнению с дискретно-релейной схемой.
Введение комплекса в эксплуатацию обеспечит автоматическую работу установок без участия оператора. Ручной режим необходим только при устранении неполадок в работе установки.
