Назначение

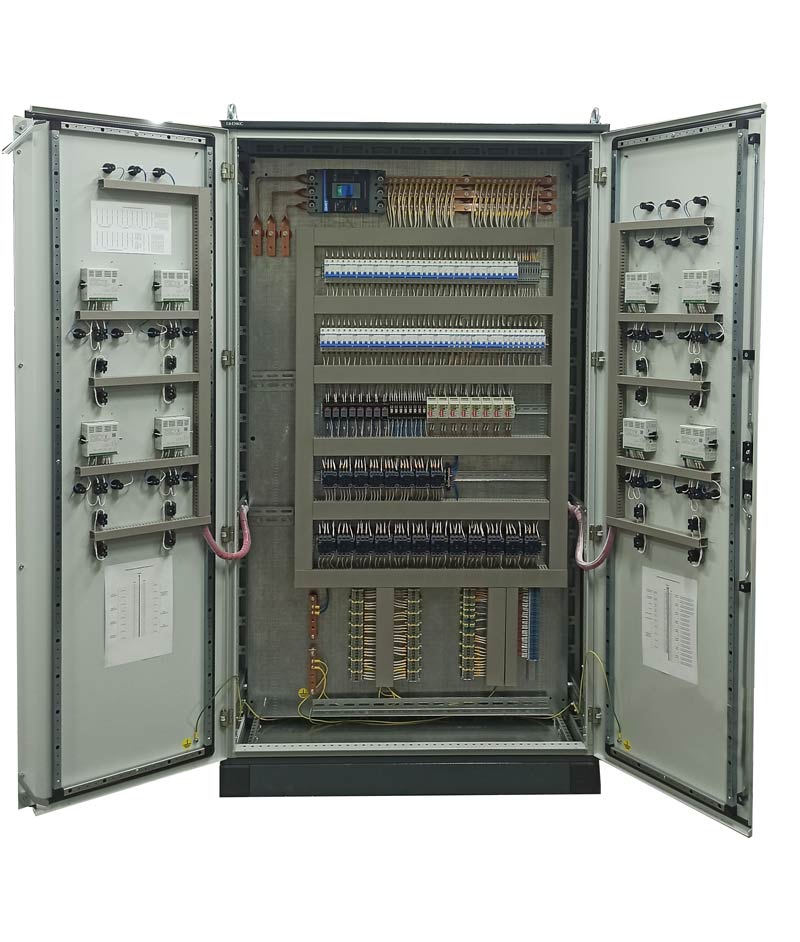

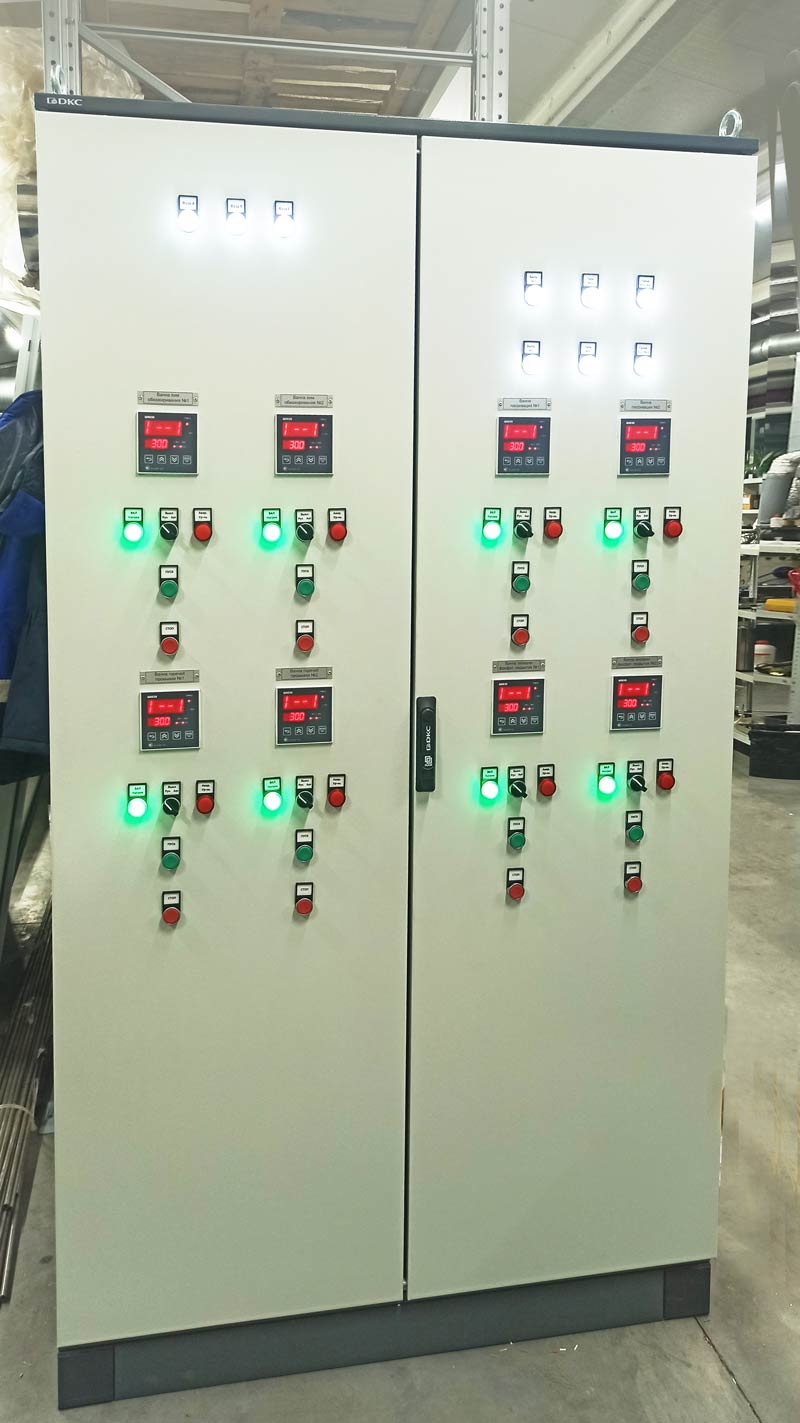

Шкафа управления нагревом ванн (ШНУВ) предназначен для измерения и поддержания заданной температуры, с отключением при аварийном уровне для ванн Хим. Обезжиривания 2 шт., Ванн горячей промывки 2 шт., Ванн оксидно-фосфатного покрытия 2 шт. и Ванн пассивации 2 шт.
Основные функции
Независимое измерение и регулирование температуры в 8 ваннах в автоматическом режиме;
Независимое отключение нагрева при аварийном уровне для 8 ванн;
Раздельная подача питающего напряжения для 2 электрических талей передвижных.
Раздельная подача питающего напряжения для 2 выпрямителей.
Раздельная подача питающего напряжения для 2 гальванических колоколов.
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон питающего напряжения оборудования шкафа, В |
380 переменного тока |
|
Номинальный потребляемый ток шкафа (с подключенным оборудованием), А |
не более (500) |
|
Схема заземления |
TN-S |
|
Количество систем регулирования, шт |
8 |
|
Ванна хим. Обезжиривания №1
|
|
|
Кол-во зависимых выходных каналов шт. |
2 |
|
Мощность 1 канала, кВт |
12 |
|
Напряжение питания 1 канала, В |
380 |
|
Тип датчика температуры |
50М |
| Тип сигнализатора уровня |
Кондуктометрический |
|
Ванна горячей промывки №1
|
|
|
Ванна горячей промывки №2
|
|
|
Ванна оксидно-фосфатного покрытия №1
|
|
|
Ванна оксидно-фосфатного покрытия №2 |
|
|
Ванна пассивации №1
|
|
|
Ванна пассивации №2 |
|
|
Исполнение корпуса (степень защиты) |
герметичный IP54 |
|
Рабочий диапазон эксплуатации шкафа |
0+40°С |
