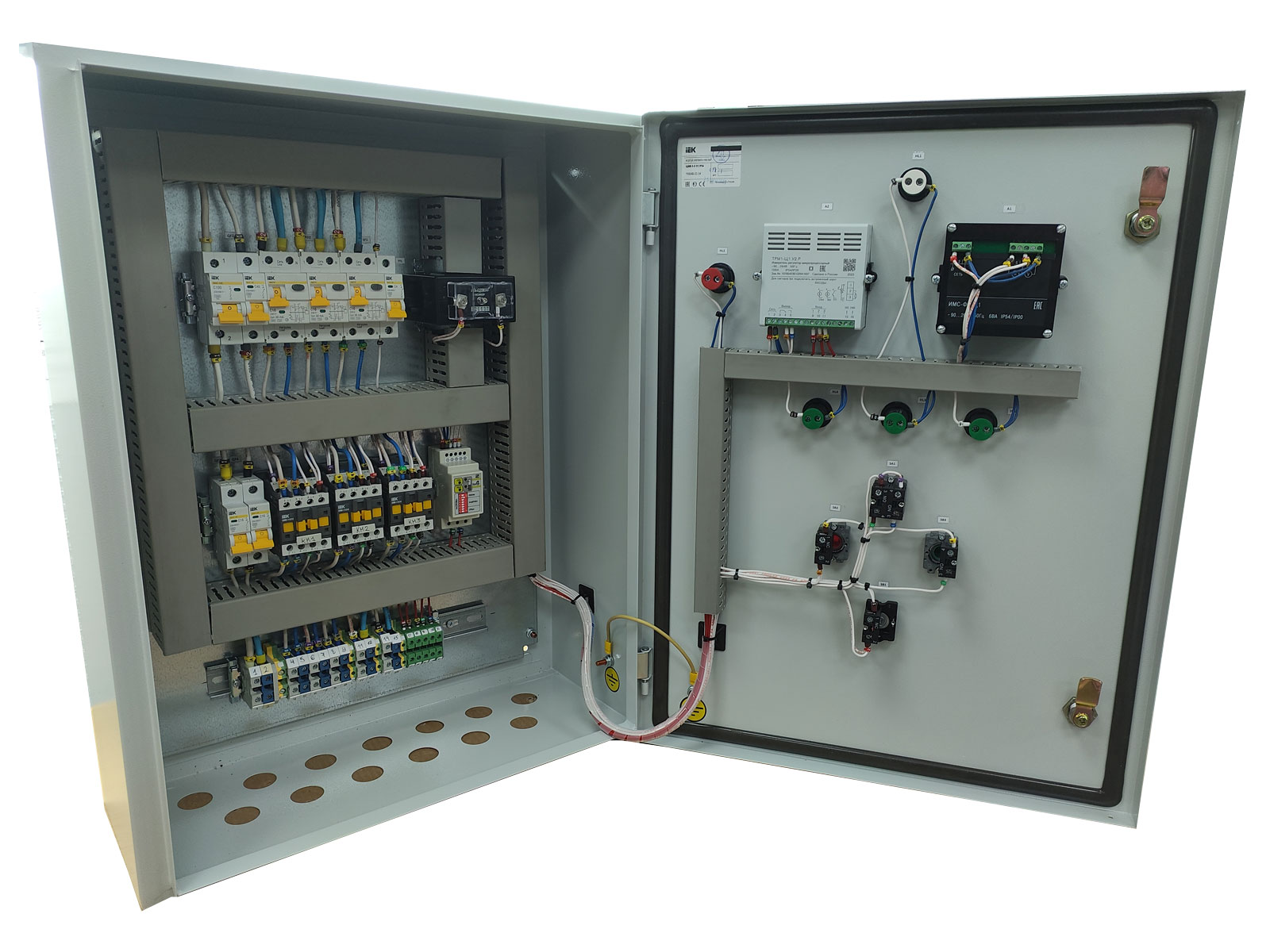

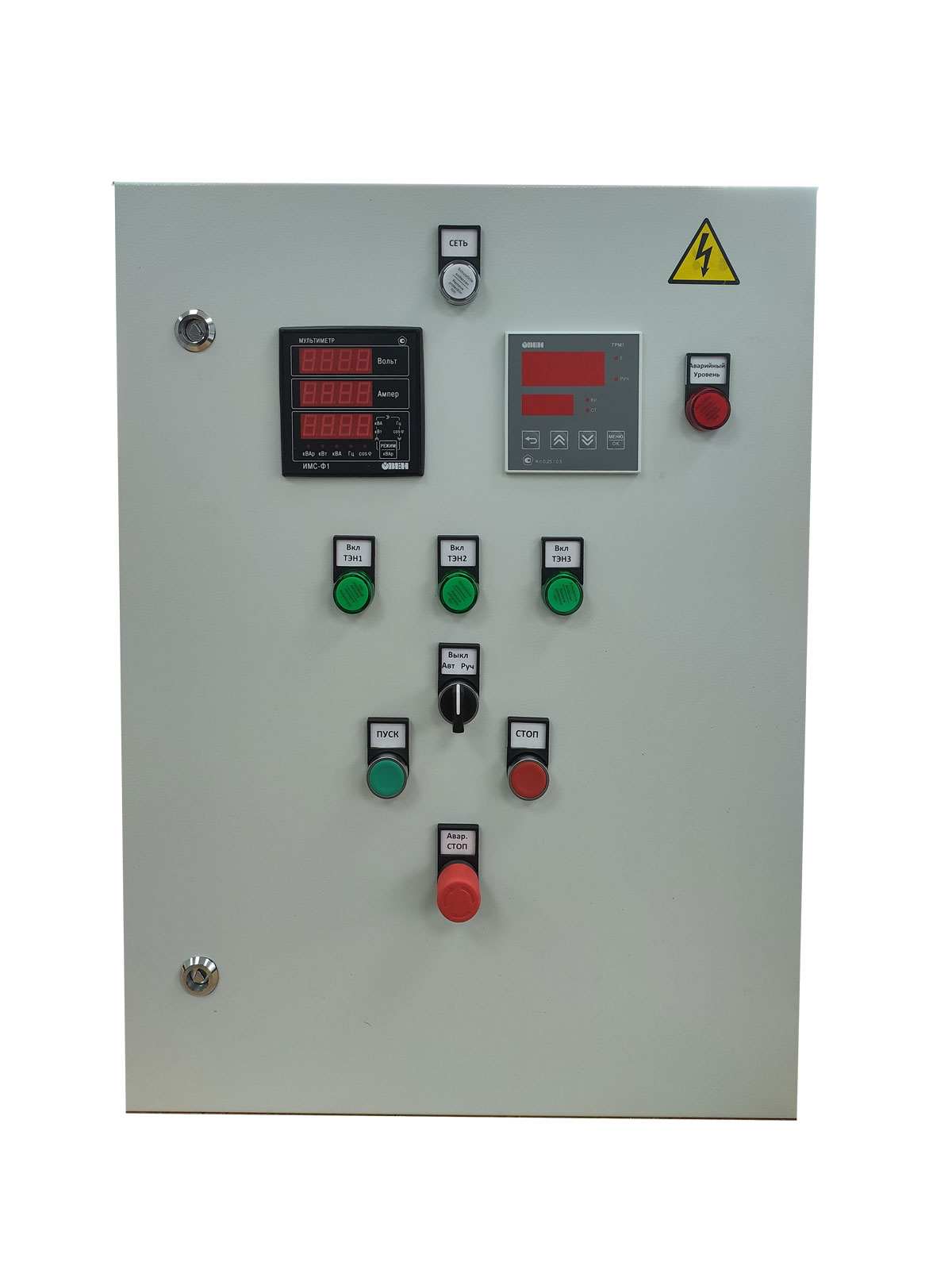

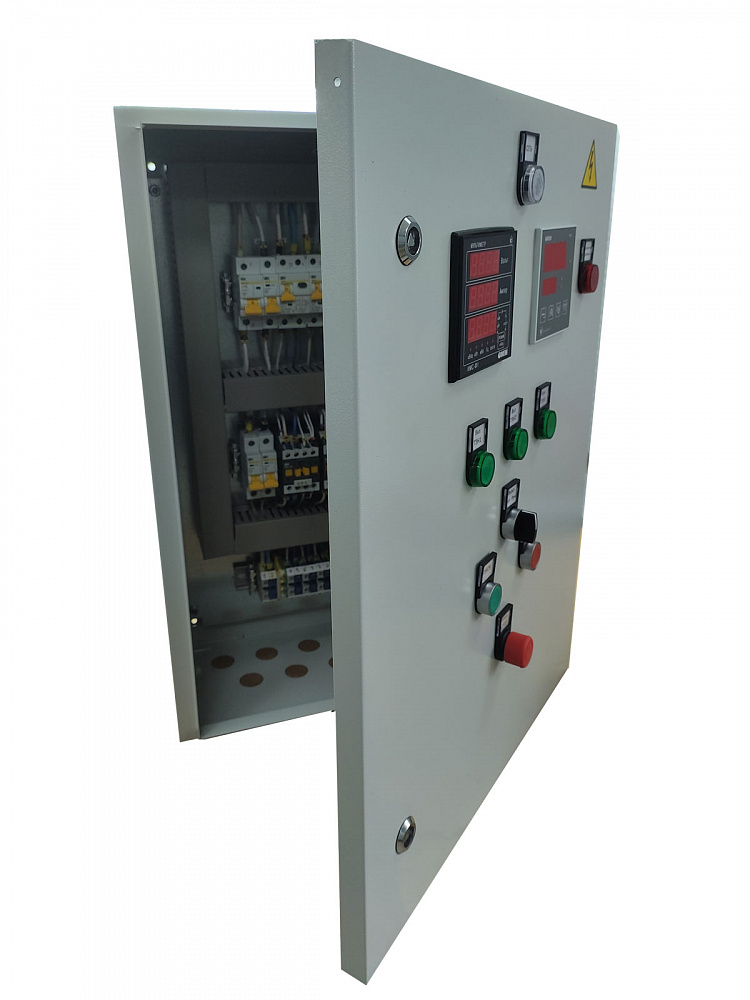

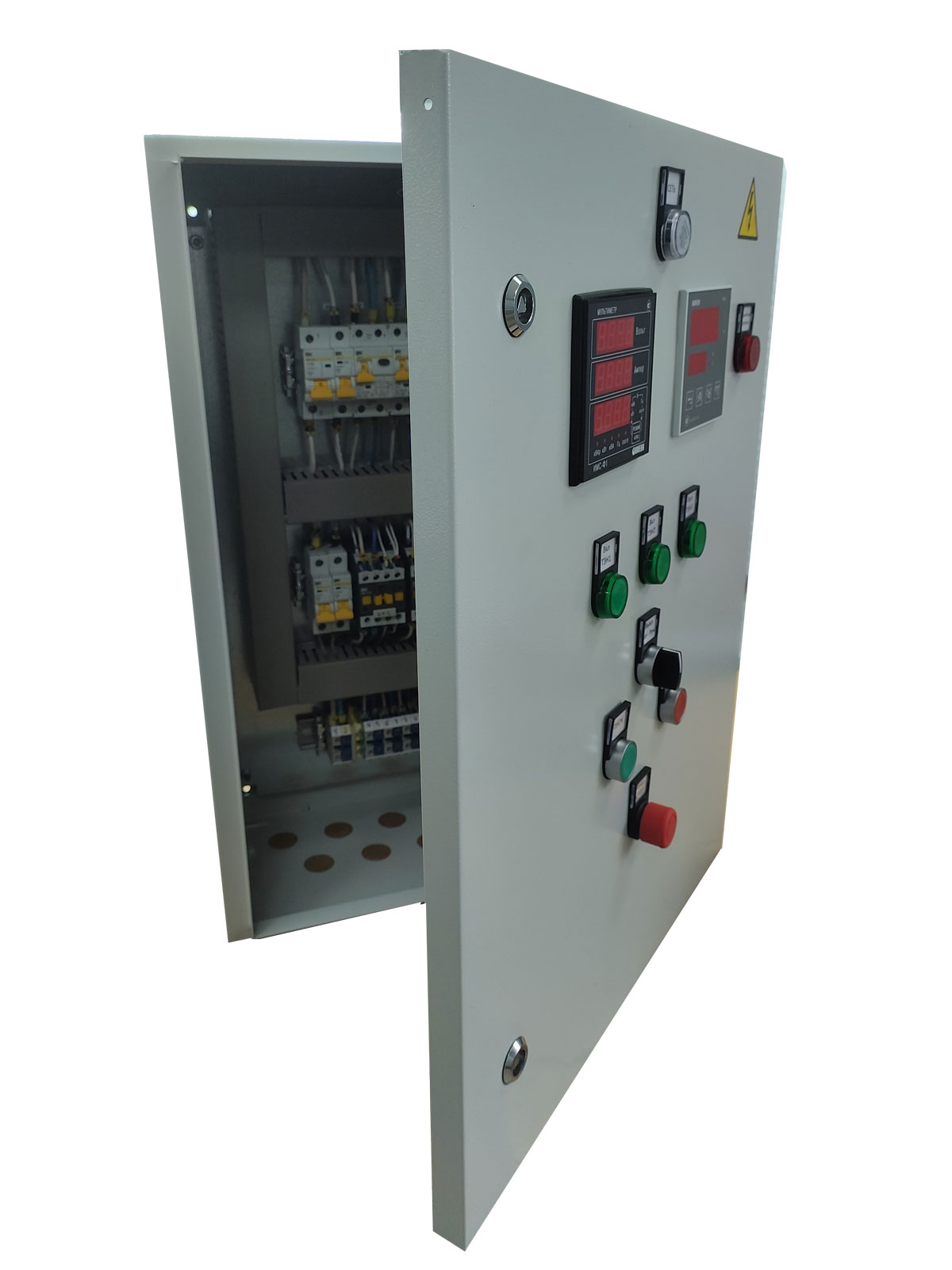

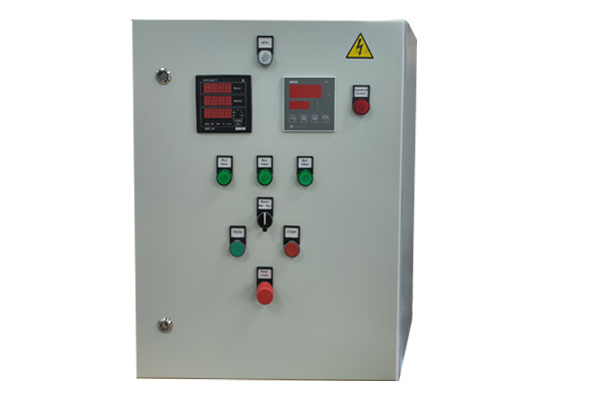

ШКАФ УПРАВЛЕНИЯ ПОДОГРЕВОМ ВАНН PVDF предназначен для поддержания заданной температуры с отключением при аварийном уровне.
Выполняемые функции.
-
Автоматический/Ручной режимы работы;
-
Измерение температуры;
-
Регулирование температуры по закону двухпозиционного регулятора в автоматическом режиме;
-
Отключение нагрева при аварийном уровне;
-
Индикация тока, напряжения и мощности на ТЭН;
-
Индикация включения ТЭН;
-
Индикация аварийного уровня;
-
Защита от токов утечки.
-
Условия эксплуатации:
-
Перед эксплуатацией Шкафа внимательно ознакомиться с настоящим документом.
Шкаф рекомендуется эксплуатировать при температуре окружающего воздуха от 0 до плюс 40 0С, относительной влажности до 80 % при температуре +35 оС и атмосферном давлении (84,0–106,7) кПа.
|
Наименование параметра |
Значение |
|
Диапазон питающего напряжения оборудования шкафа, В |
220 |
|
Номинальный (максимальный) потребляемый ток шкафа |
не более100 А |
|
Количество каналов нагрева, шт |
3 |
|
Раздельное регулирование по каналам |
нет |
|
5 Мощность ТЭН на 1 канал, кВт |
2,5 |
|
Напряжение ТЭН, В – (220). |
11 |
|
Предельная температура нагрева, °С |
180 |
|
Максимальный ток утечки на 1 канал, мА |
30 |
|
Внешнее управление Насоса подачи |
Нет
|
| Внешнее управление Барботаж |
Нет
|
|
Мощность для барботажа, кВт
|
2, соs(f)=0,8. |
|
Напряжение для барботажа, В |
220 |
|
Тип датчика температуры |
ДТС105-100М.В3.400 |
| Рабочий диапазон эксплуатации шкафа | от 0 до плюс 40оС |
| Габаритные размеры шкафа, мм | 650х500х220 |
