Назначение

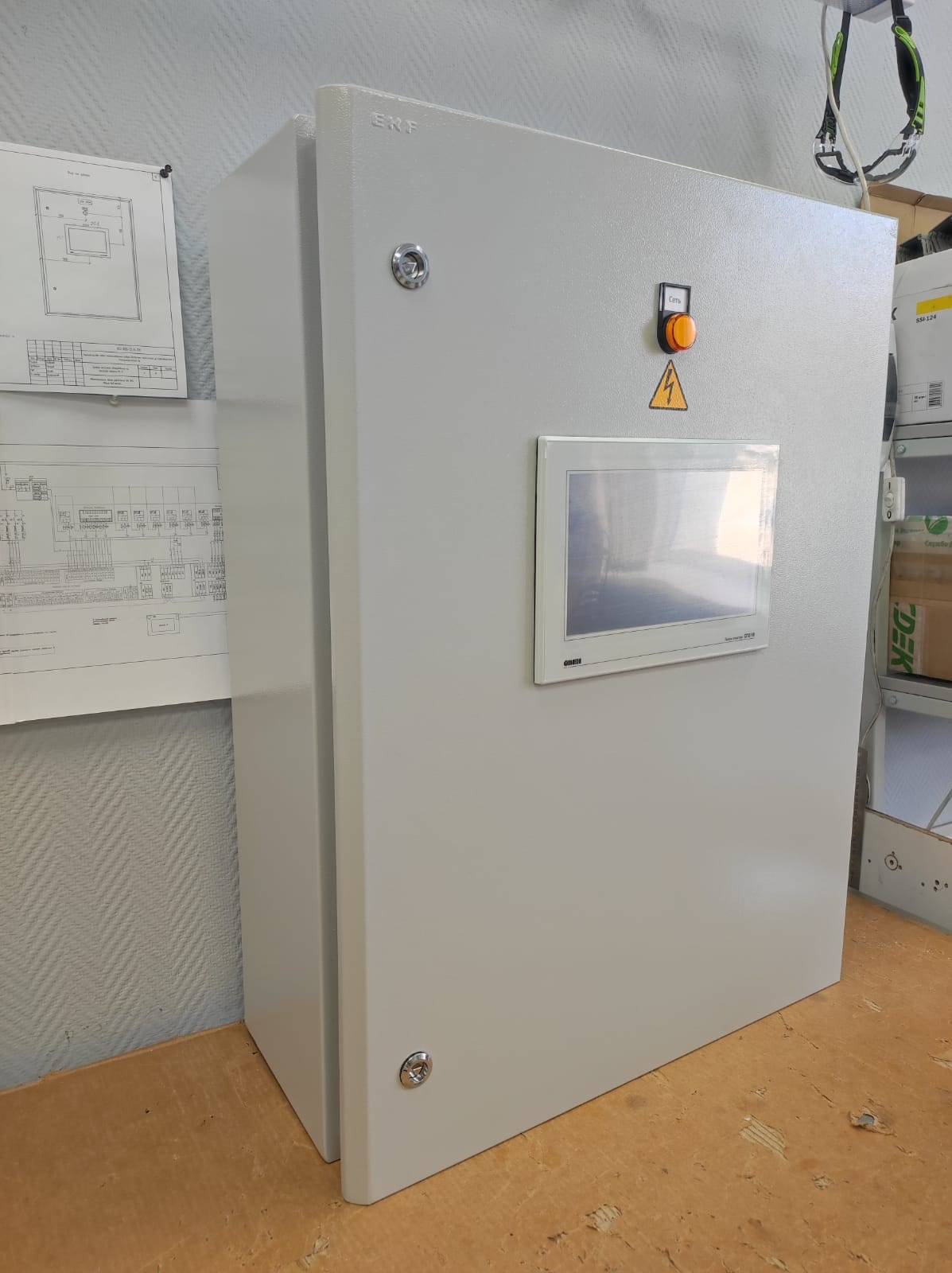

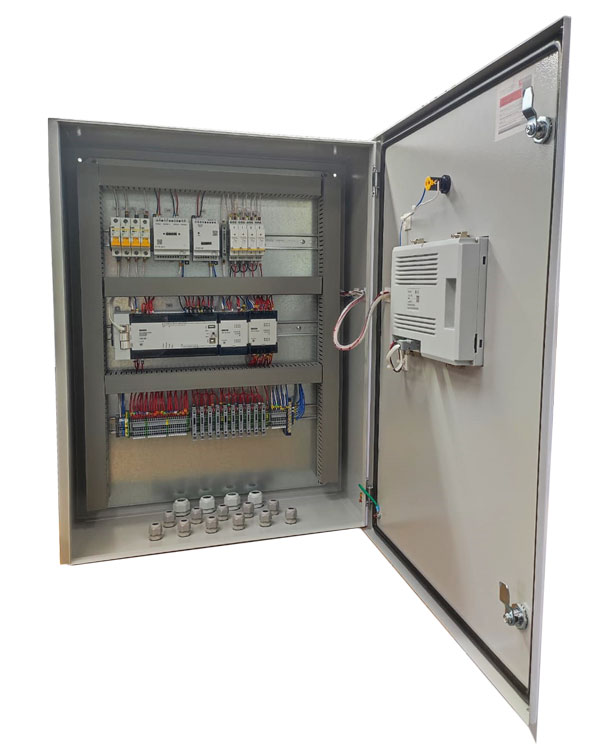

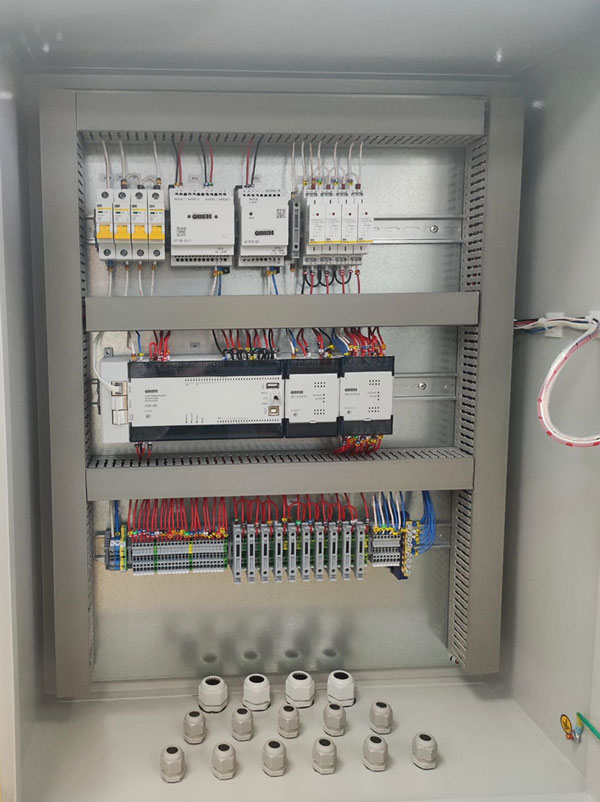

ШУ предназначен для модернизации автоматизации на насосном оборудовании на насосной станции.Основные функции:
- обеспечивает сбор и обработку информации, поступающей от датчиков
- вывод информации на дисплей сенсорной панели управления
- передачу данных в существующую систему диспетчеризации SCADA по протоколу ModBus TCP.
Условия эксплуатации:
При монтаже и эксплуатации к корпусу ШУ не должно прикладываться усилие более 10 Н. Использовать провода с сечением не менее, указанного в проекте. ШУ должны храниться в закрытом помещении с естественной вентиляцией, без искусственно регулируемых климатических условий, при температуре окружающего воздуха от минус 40оС до плюс 50оС и относительной влажности не более 85%. Воздух в помещении не должен содержать примесей, вызывающих коррозию материалов шкафов.
-
Технические характеристики
|
Наименование параметра |
Значение |
|
Род тока и напряжения |
220 |
|
Максимальный потребляемый ток |
Не более 16 А |
|
Исполнение корпуса (степень защиты) |
Герметичный IP54 |
|
Температура окружающего воздуха |
сигнал 4-20мА (двухпроводная линия), датчик 0 – 1 МПа. |
|
Рабочий диапазон эксплуатации шкафа, 0С |
-0 + 50 |
|
Расположение гермовводов на корпусе |
снизу |
|
Габаритные размеры шкафа |
1000х600х300 |
|
Средний срок службы |
5 лет |
|
Масса шкафа |
не более 10,0 кг |
|
Масса, не более |
45 кг. |
