НАЗНАЧЕНИЕ ИЗДЕЛИЯ

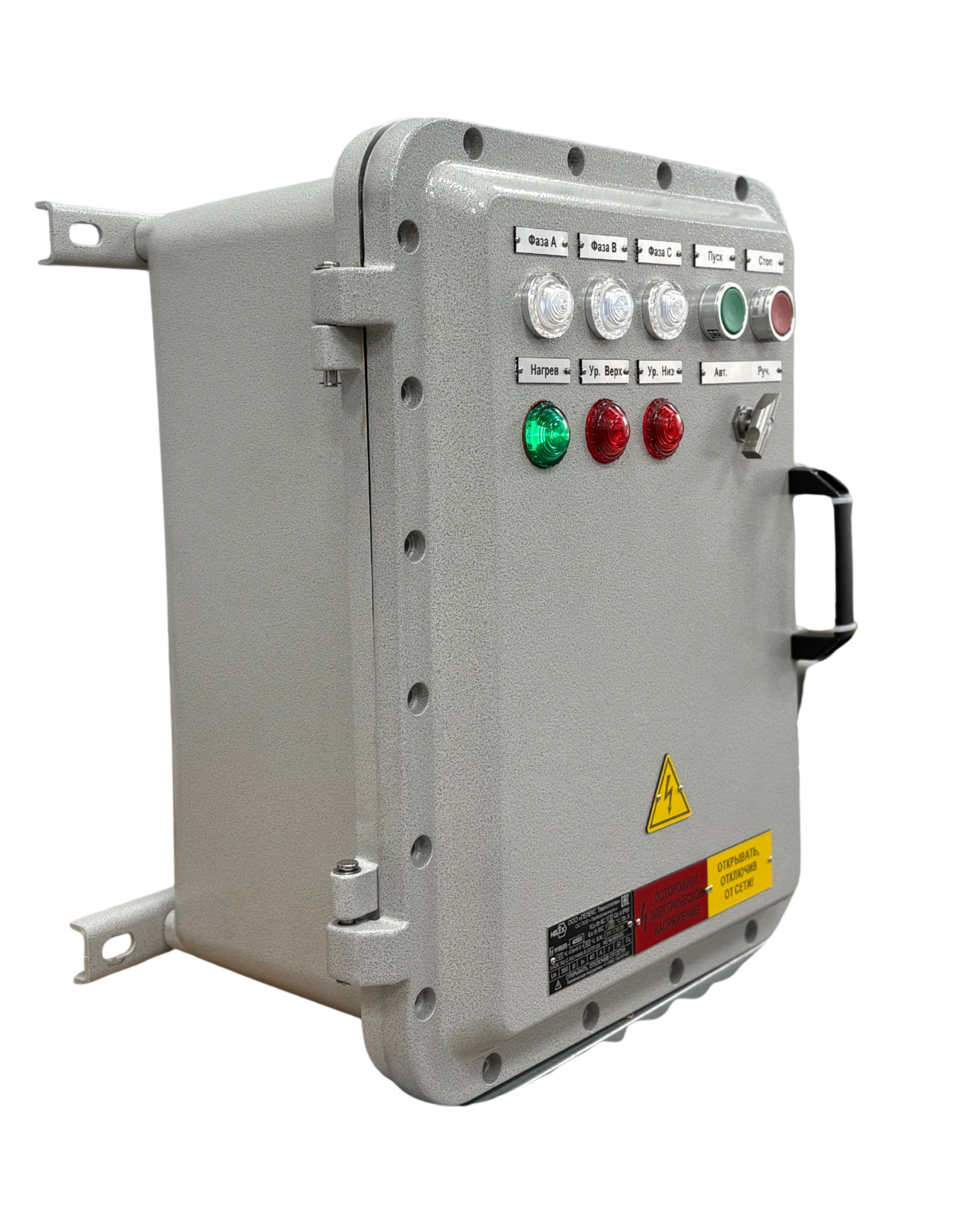

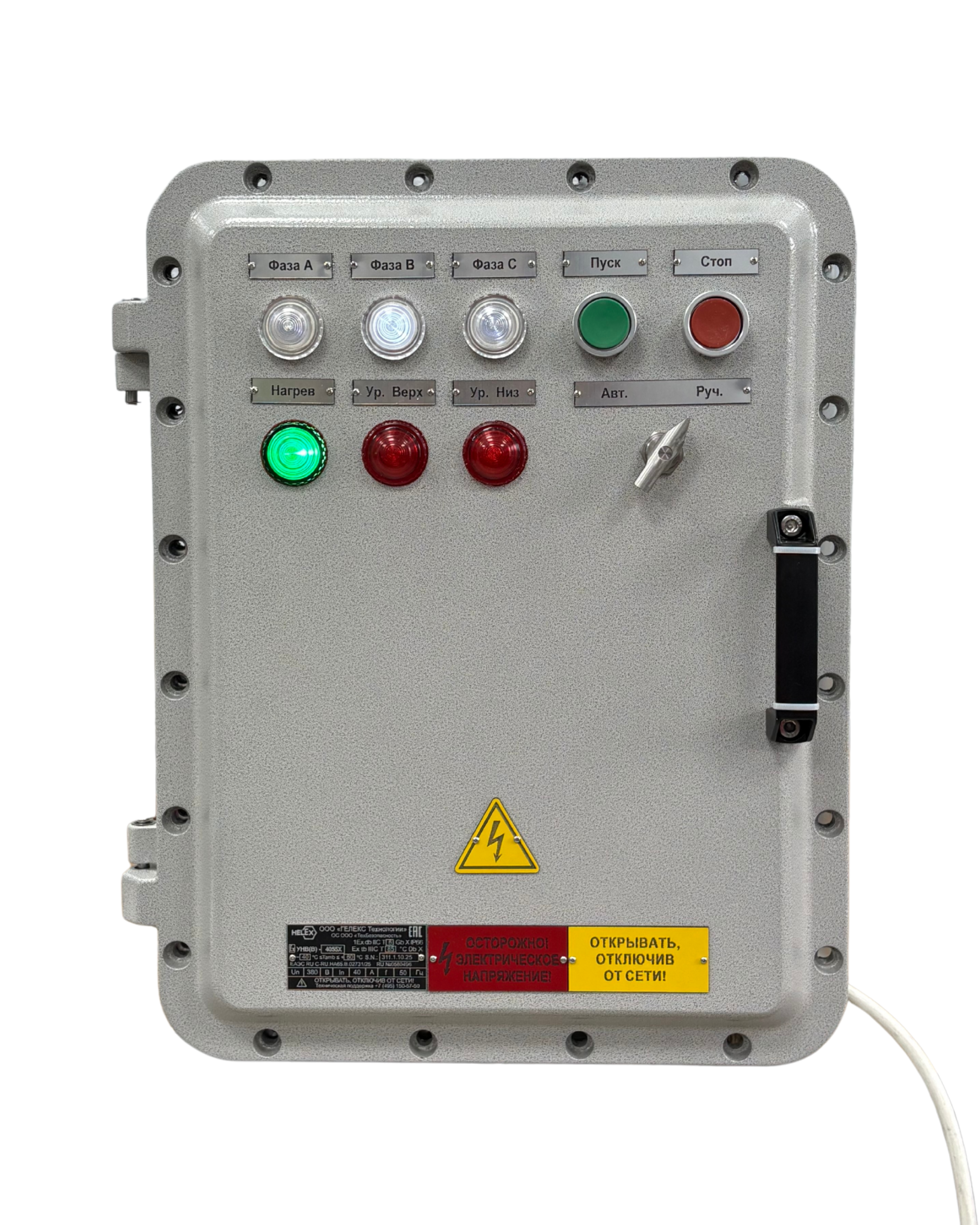

Шкаф предназначен для управления нагревом в автоматическом и ручном режимах с отключением по низкому уровню нагреваемой среды.Выполняемые функции
- Измерение температуры в 4 точках;
- Измерение температуры в 4 фэнах;
- Сигнализация минимального уровня с отключением фэнов и сигнализация максимального уровня;
- Регулирование нагрева по двухпозиционному закону;
Технические характеристики
-
Диапазон питающего напряжения оборудования шкафа, В – (380) переменного тока.
-
Номинальный потребляемый ток шкафа (с подключенным оборудованием), А – не более (40).
-
Количество подключаемых фэнов, шт. – 4;
-
Напряжение питания фэна, В – 220 AC;
-
Мощность 1 фэна, кВт – 4;
-
Тип фэна – ФНТ-5П.012.04, с встроенным термодатчиком Pt100.
-
Количество каналов измерения температуры, кн. – 4;
-
Количество одновременно подключаемых каналов измерения температуры фэнов, кн. – 4;
-
Количество одновременно подключаемых каналов измерения температуры среды, кн. – от 1 до 4;
-
Тип датчиков температуры среды – 3х проводной, Pt100;
-
Количество датчиков уровня – 2 (минимальный и максимальный уровень);
-
Тип датчиков уровня - ВБЕ-Ц30-96С-2241-ЛА (бесконтактный емкостной датчик, ~220В, НО, 20мм, 10Гц, IP67);
-
Отключение фэнов по максимальной температуре одного из фэнов или по средней температуре всех фэнов;
-
Выбор регулирования температуры среды по 1 датчику температуры, по 2 датчикам температуры, по 3 датчикам температуры и по 4 датчикам температуры;
-
Выбор регулирования температуры по минимальной температуре одного из датчиков температуры, по максимальной температуре одного из датчиков температуры и по средней температуре подключенных датчиков;
-
Отключение нагрева при автоматическом и ручном режимах при низком уровне среды;
-
Автоматическое восстановление регулирования при восстановлении нижнего уровня;
-
Класс взрывозащиты – 1Ex db IIC T6 Gb X, Ex tb IIIC T85°C Db X;
-
Исполнение корпуса (степень защиты) – герметичный IP66;
-
Коррозийная стойкость – коррозионностойкий модифицированный алюминиево-кремниевый сплав;
-
Рабочий диапазон эксплуатации шкафа – от 0 до плюс 40°С;
-
Расположение гермовводов на корпусе – снизу;
-
Габаритные размеры шкафа – не более:
– высота – 563,0 мм; ширина – 480,0 мм; глубина – 339мм. - Масса шкафа – не более 50 кг.
