Назначение

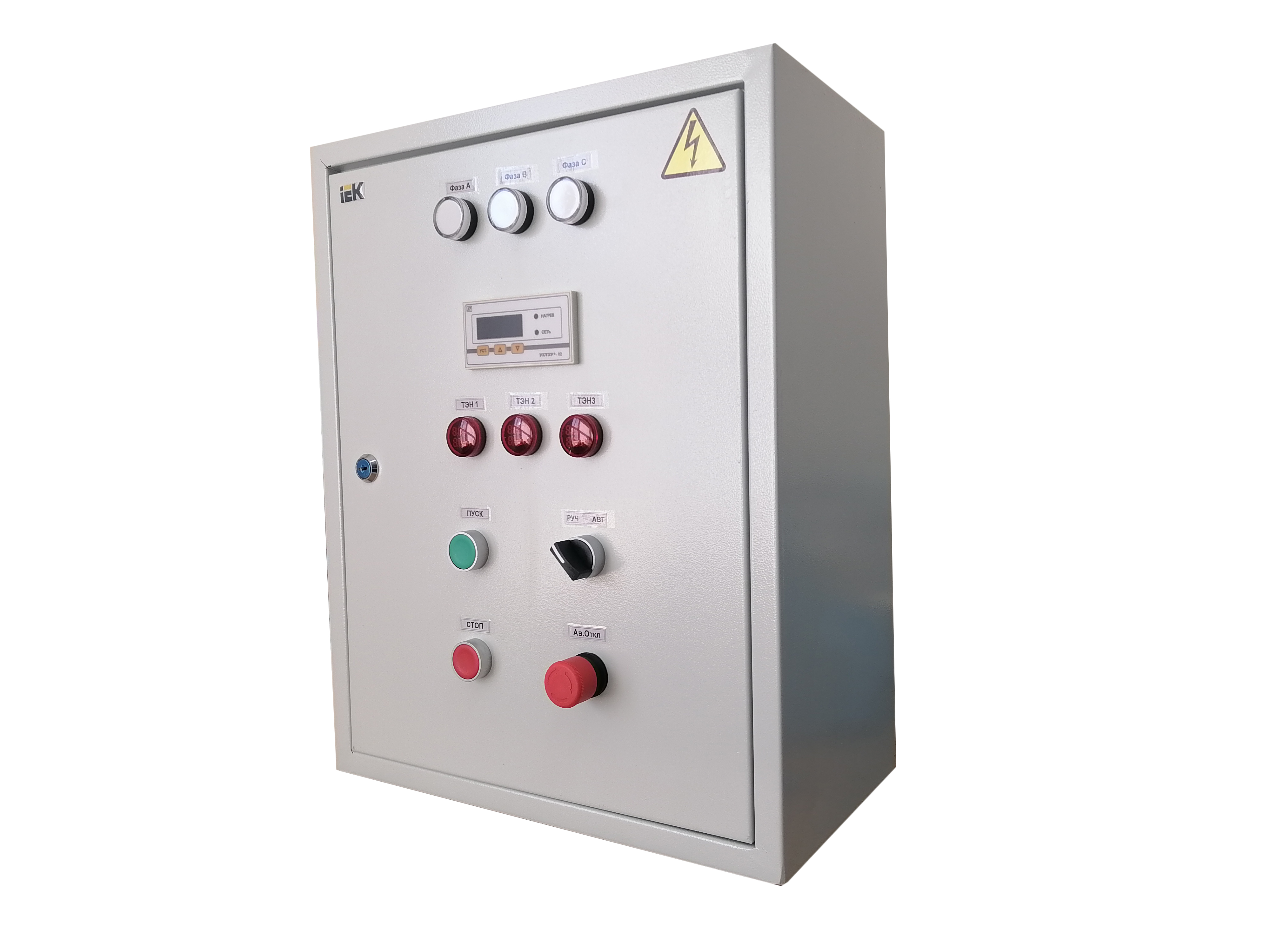

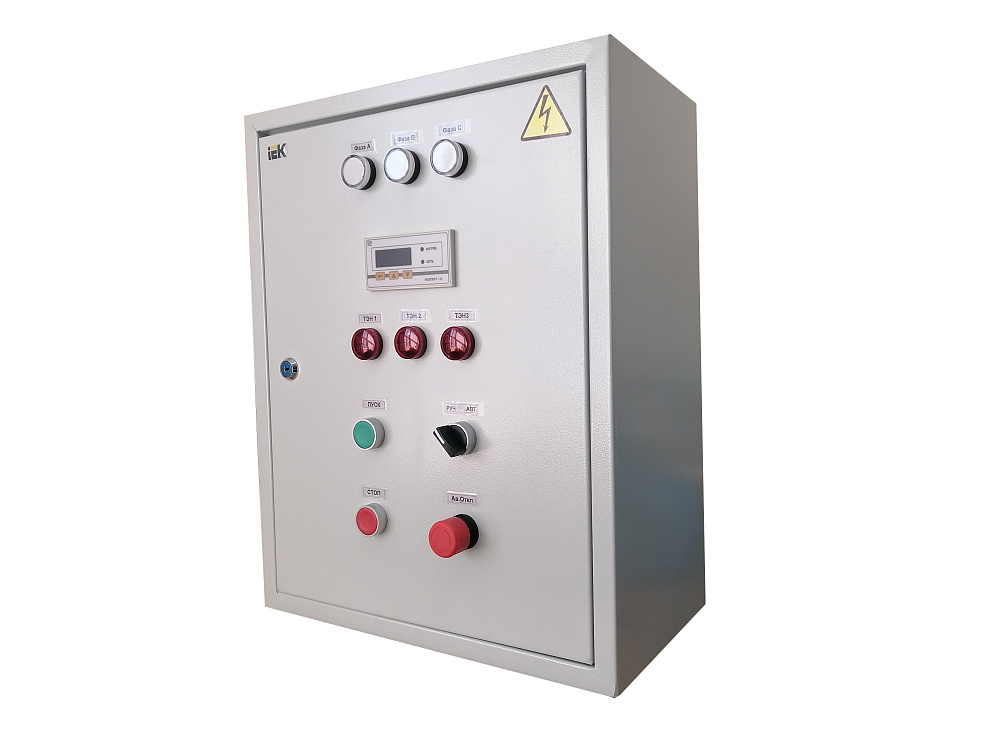

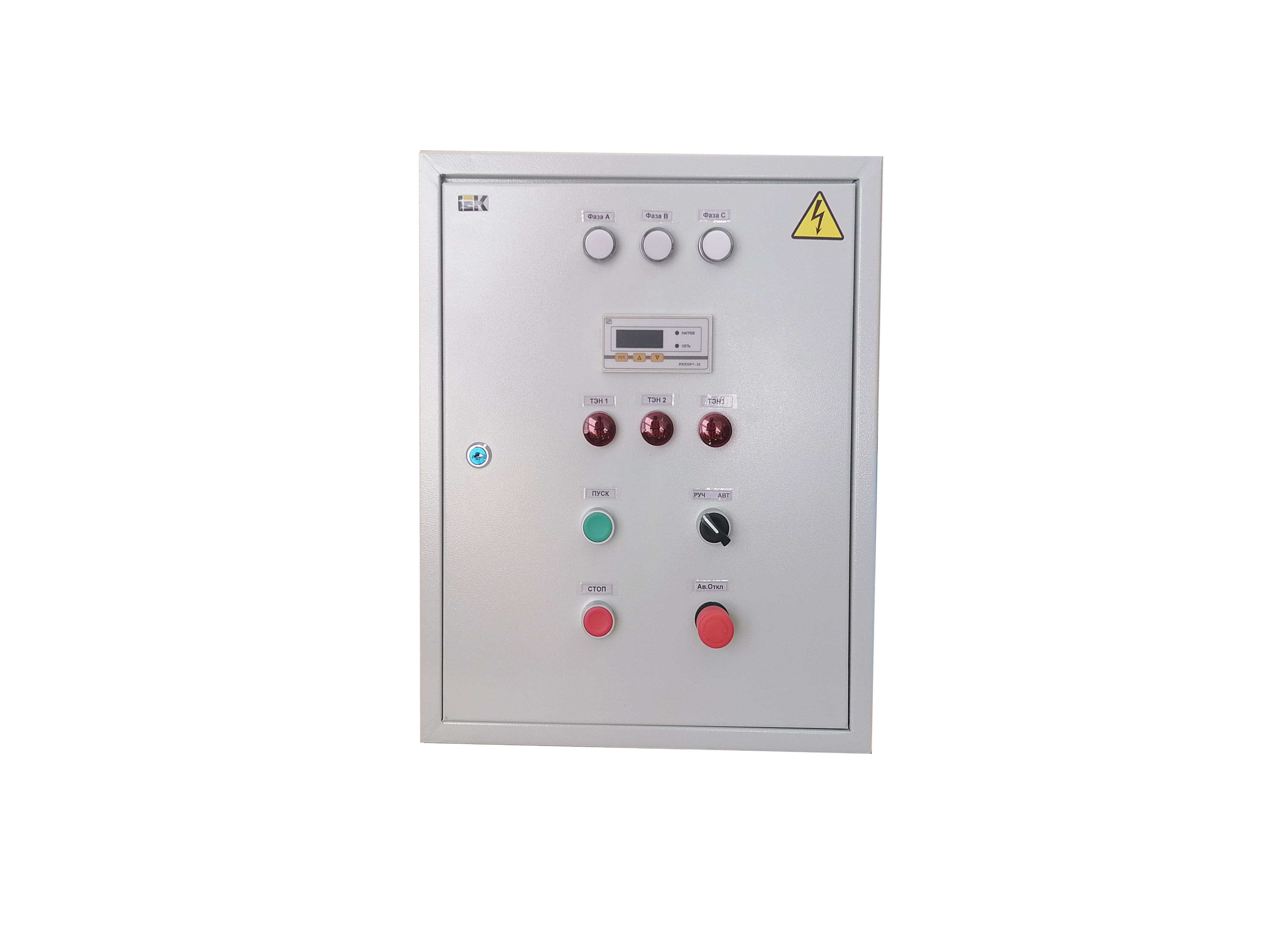

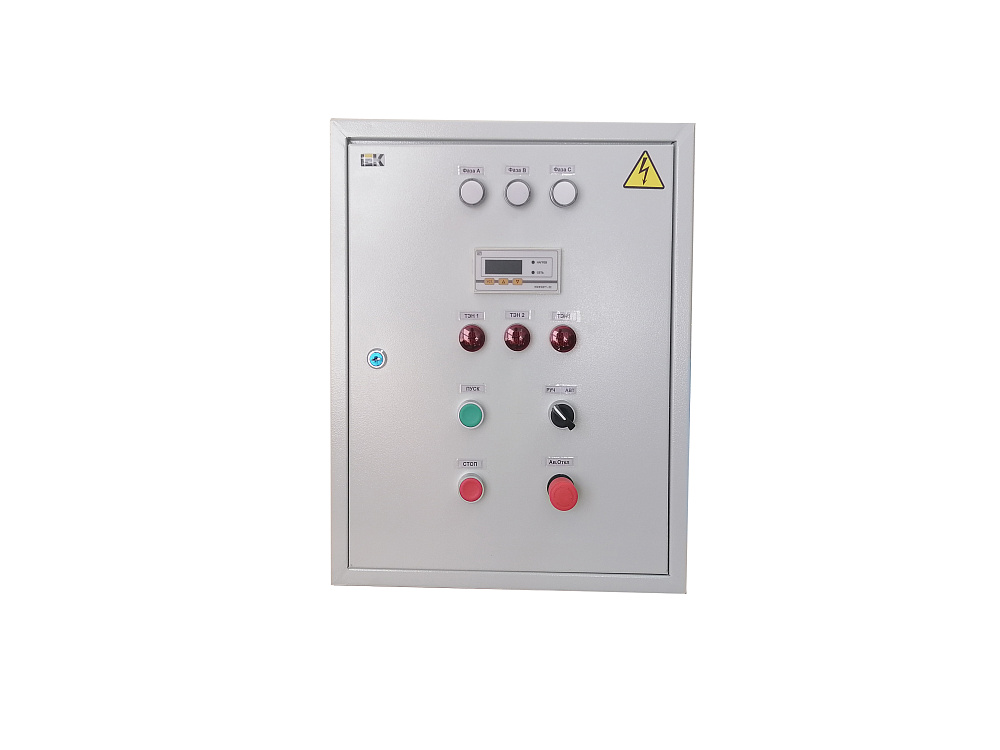

Шкаф управления Нагрева (ШУН) предназначен для контроля и поддержания температуры среды в автоматическом и ручном режимах.
Условия эксплуатации:
Шкаф рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 40 °С, относительной влажности до 80 % при температуре плюс 35 °С и атмосферном давлении (84,0–106,7) кПа.
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, В |
380 |
|
Номинальный входной ток, А |
40 |
|
Частота, Гц |
50 |
|
Мощность нагрузки (активная), кВт |
24 |
|
Закон регулирования |
Двухпозиционный |
|
Индикация тока на нагрузке |
Да |
|
Индикация напряжения на нагрузке |
Да |
|
Вид системы заземления |
TN-S |
|
Ввод кабелей |
снизу |
|
Степень защиты Шкафа |
IP 31 |
|
Масса, кг |
Не более 5 |
|
Вариант конструктивного исполнения |
навесной |
|
Габариты (ВхШхГ), мм |
500х400х220 |
|
Климатическое исполнение |
УХЛ |
|
Категория размещения согласно ГОСТ 15150-69 |
3 |
|
Срок службы, лет |
не менее 10 |
