НАЗНАЧЕНИЕ ИЗДЕЛИЯ

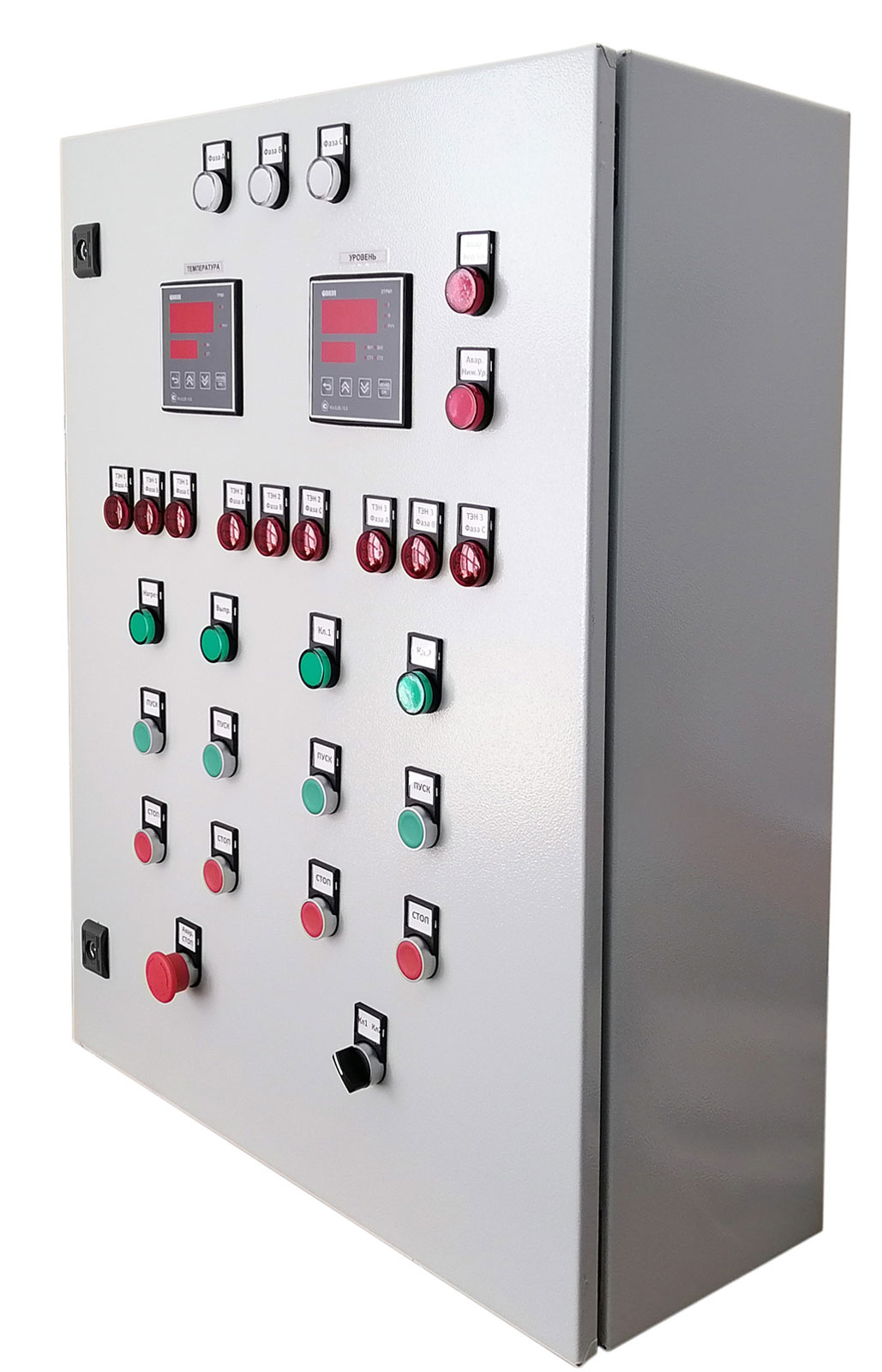

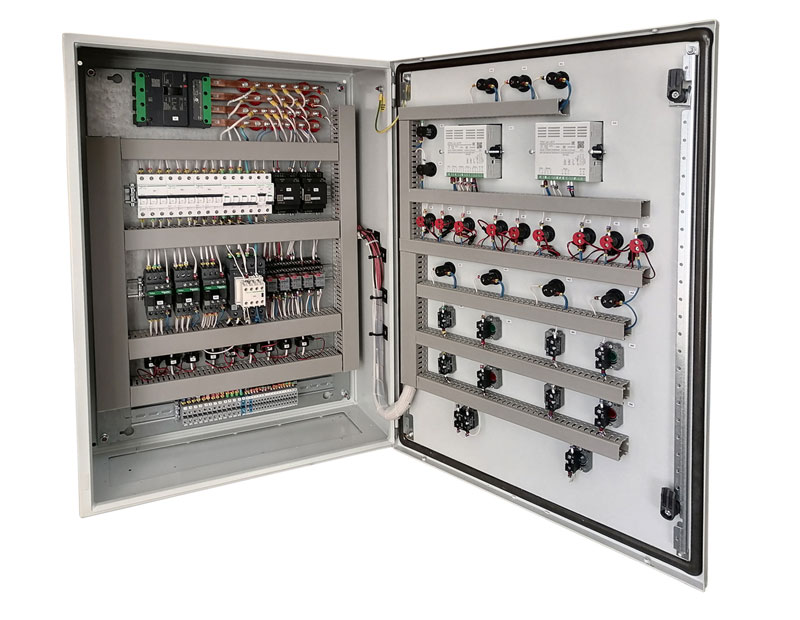

ШКАФ УПРАВЛЕНИЯ ЭЛЕКТРОЛИЗНОЙ УСТАНОВКОЙ предназначен для поддержания заданной температуры и наблюдением за уровнем рабочей жидкости в эксплуатируемой емкости.
Выполняемые функции:
- измерение температуры;
- регулирование температуры рабочей жидкости по закону двухпозиционного регулятора;
- измерение уровня;
- сигнализация отключение ТЭНов при аварийном нижнем уровне;
- сигнализация при аварийном верхнем уровне;
- включение/отключение клапана №1 или клапана №2 (в работе может быть только 1 клапан);
- включение/отключение Выпрямителя;
- индикация тока и напряжения по каждому ТЭНу;
- местное аварийное отключение ТЭНов, клапанов и выпрямителя;
- питание для датчика расхода;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон питающего напряжения оборудования шкафа, В |
380 переменного тока |
|
Система заземления, схема |
TN-S |
|
Номинальный потребляемый ток шкафа (с подключенным оборудованием), А |
не более150 |
|
Мощность группы ТЭНов не более, кВт |
16 |
|
Количество ТЭНов, шт. |
3 |
|
Напряжение питания выпрямителя, В (АС) |
380 |
|
Мощность выпрямителя не более, кВт |
25 |
|
Напряжение питания клапана №1 и №2, В (АС) |
24 |
|
Ток клапана №1 не более, А (DC) |
Не более 0,4 |
|
Ток клапана №2 не более, А (DC) |
Не более 0,4 |
|
Напряжение питания подключаемого расходомера, В (АC) |
220 |
|
Ток подключаемого расходомера не более, А (АC) |
1,5 |
|
Рабочий диапазон эксплуатации шкафа |
от 0 до плюс 400С |
|
Расположение вводов |
снизу |
|
Габаритные размеры шкафа, мм |
400х310х220 |
| Масса шкафа |
не более 55,0 кг. |
