Назначение

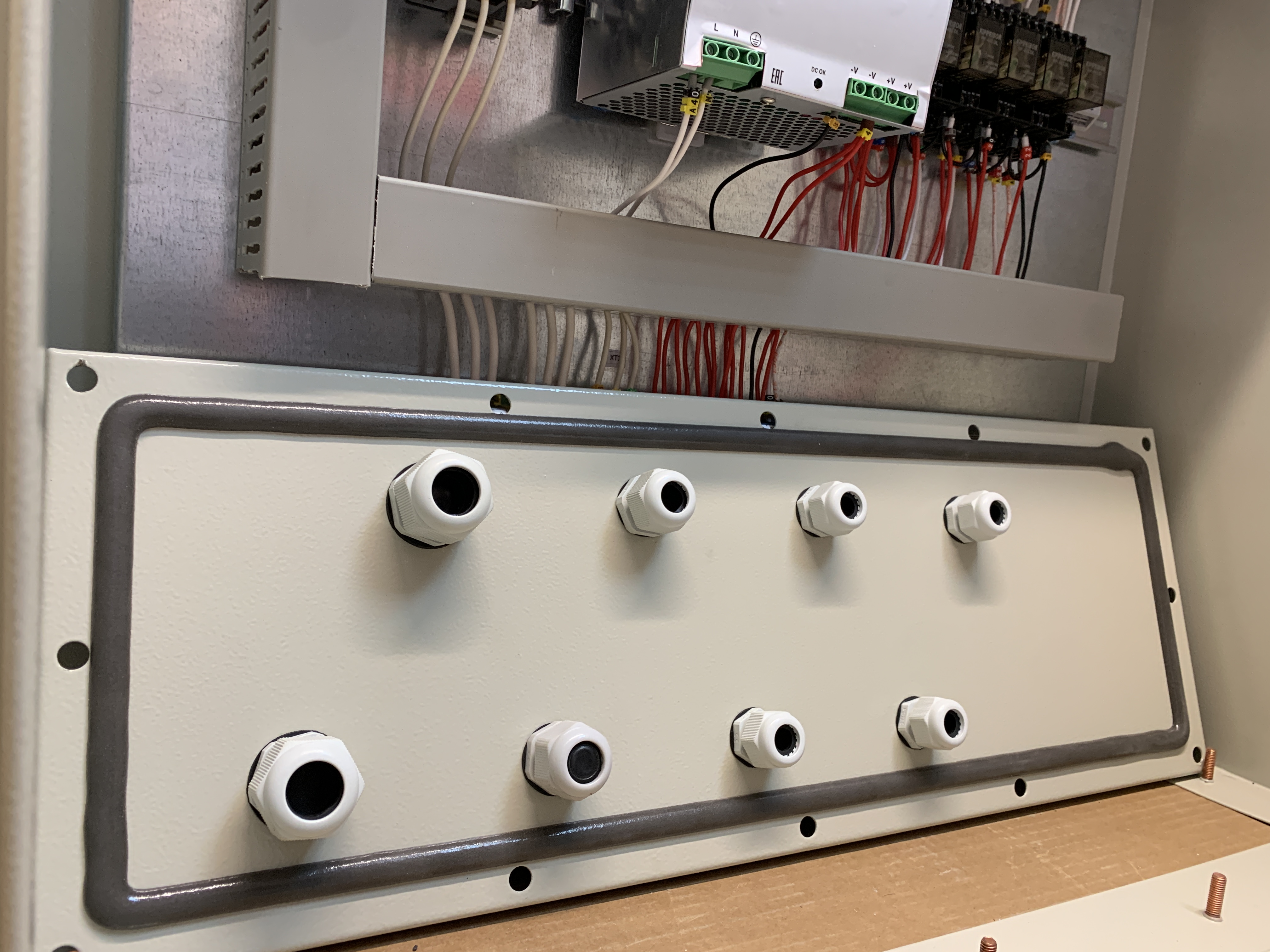

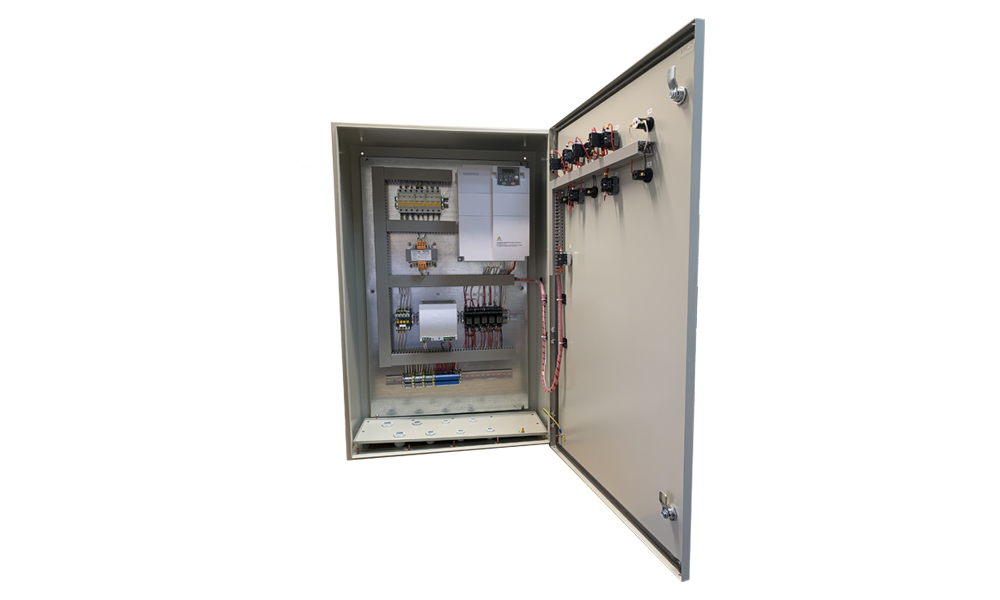

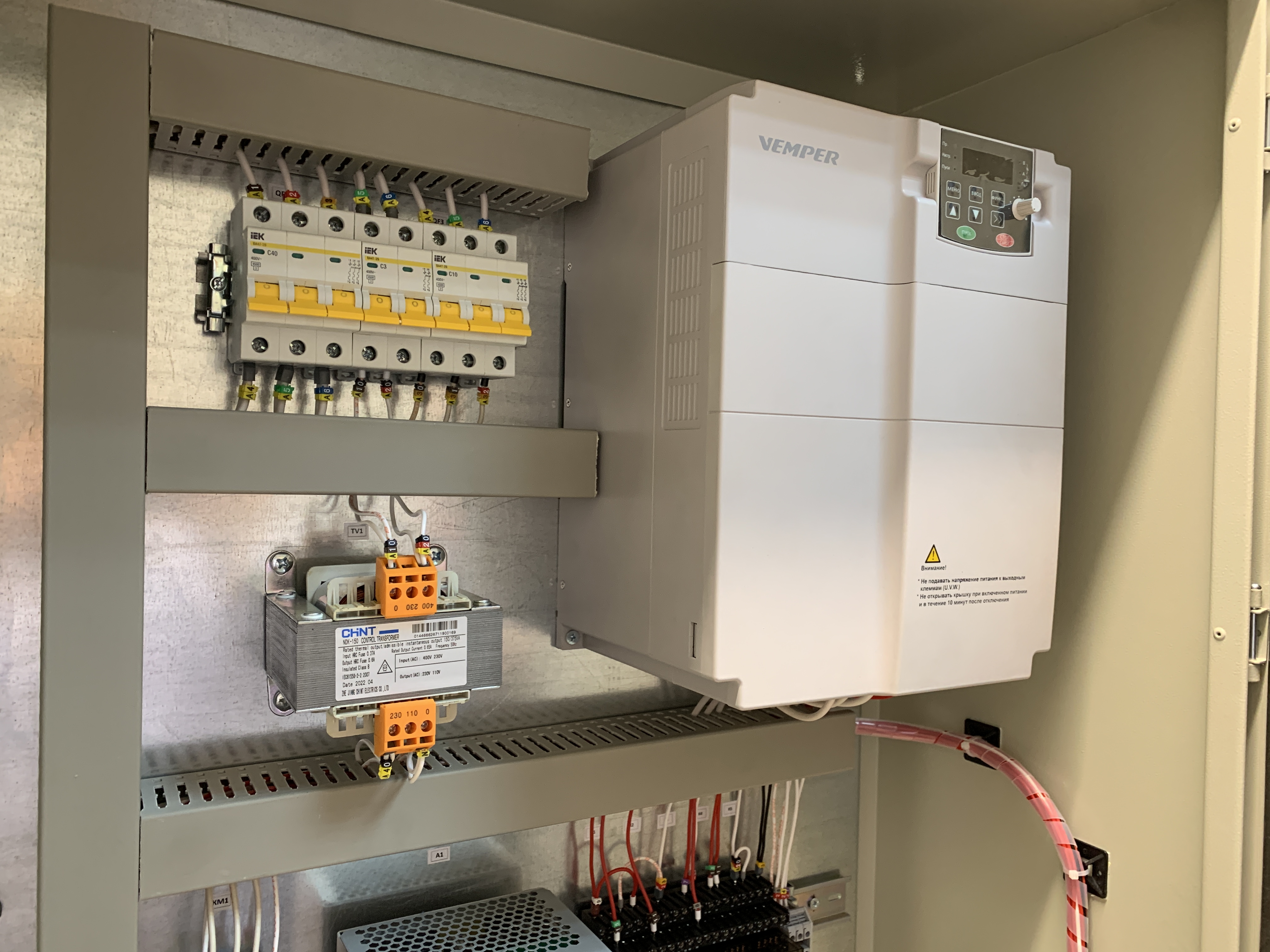

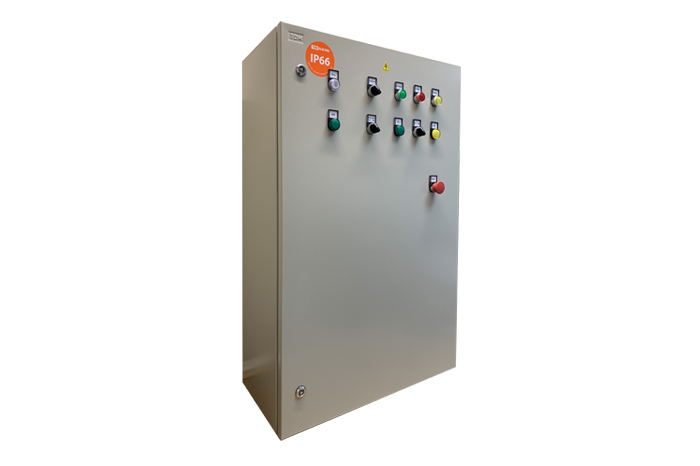

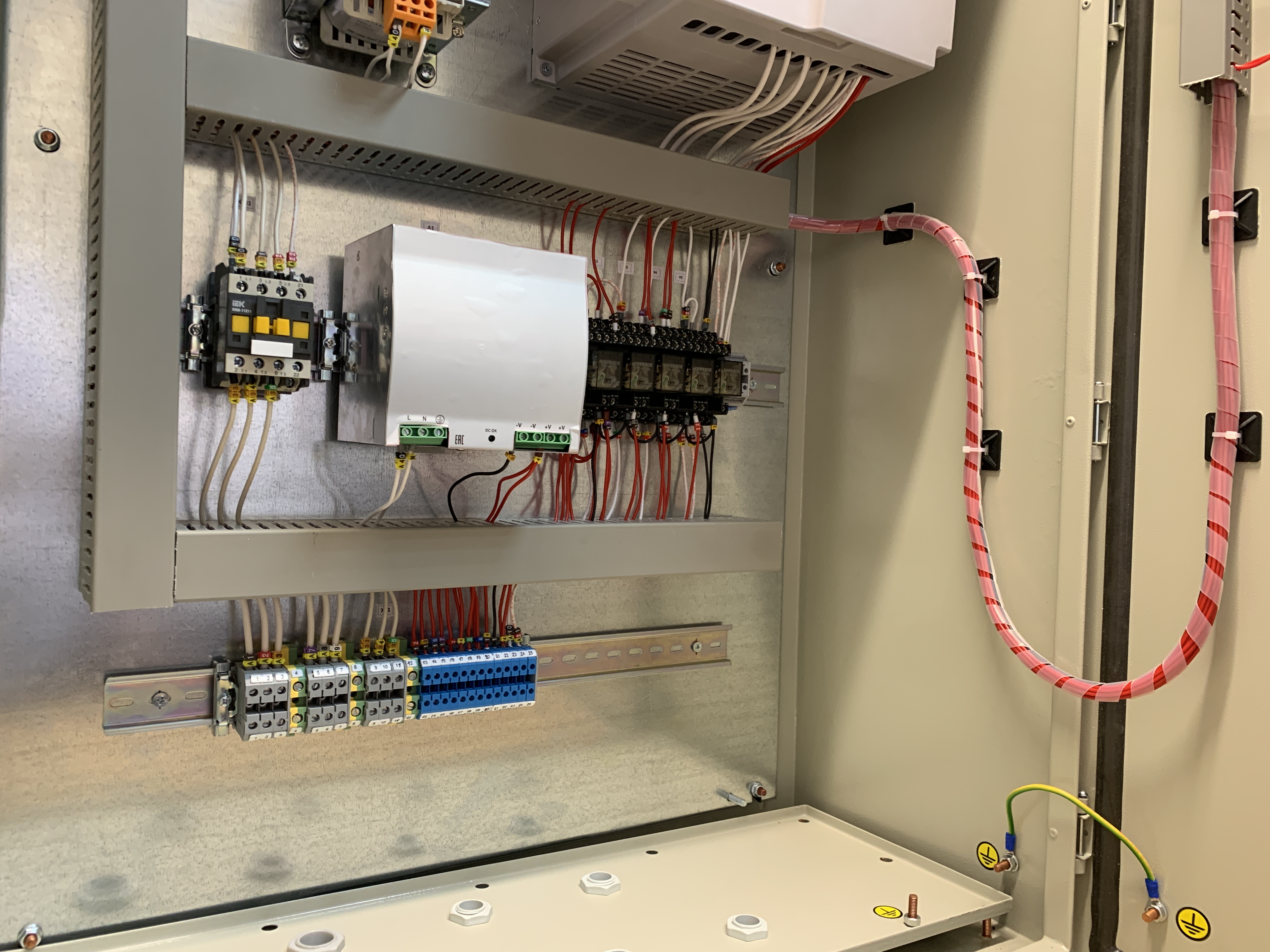

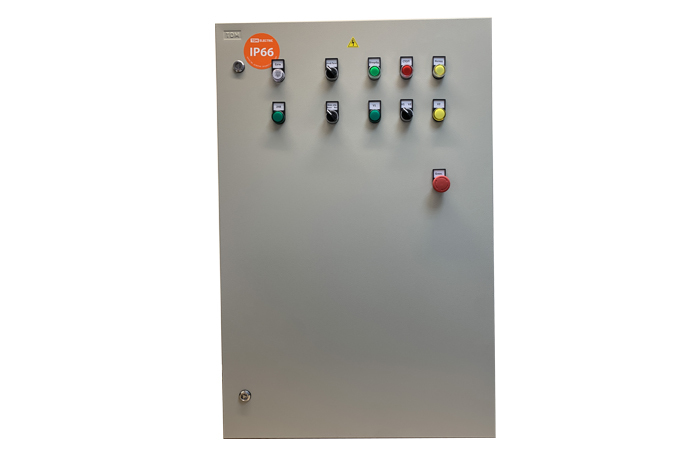

Шкаф автоматизации толкателя предназначен для управления толкателем самоходным рудничным1.1 Выполняемые функции:
- движение «Вперед» со скоростью «V1»;
- движение «Назад» со скоростью «V1»;
- движение «Вперед» со скоростью «V2»;
- движение «Назад» со скоростью «V2»;
- управление с внешнего пульта управления;
- остановка толкателя при срабатывании концевых выключателей положения;
- выход для подключения внешней звуковой и световой сигнализации движения;
- отключение фиксации управления (движение только при нажатой кнопке, при отпускании происходит останов толкателя);
- блокировка движения.
Условия эксплуатации:
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон питающего напряжения оборудования шкафа, В |
380 |
|
Номинальный потребляемый ток шкафа (с подключенным оборудованием), А |
не более 40 |
|
Система заземления, схема |
IT |
|
Мощность подключаемого двигателя, кВт |
11 |
|
Напряжение подключаемого двигателя, В |
(380) АС. |
|
Мощность подключаемого тормоза, кВт |
1,3 |
|
Мощность подключаемого Светосигнального устройства, кВт |
0,07 |
|
Напряжение подключаемого Светосигнального устройства, В |
24 DC |
|
Мощность подключаемого Звукосигнального устройства, кВт |
0,03 |
|
Напряжение подключаемого Звукосигнального устройства, В |
2х380 АC |
|
Подключаемый внешний пульт управления с дублирующими кнопками |
«Вперед», «Назад»,
«Стоп», «Блокировка» |
|
Рабочий диапазон эксплуатации шкафа |
-20 до +50°С |
|
Степень защиты шкафа не менее |
IP66 |
|
Рабочий диапазон эксплуатации шкафа |
- 0 +450С |
|
Масса шкафа |
не более 50,0 кг |
|
Габаритные размеры шкафа (высота, ширинаб, глубина) мм |
не более 1000-650-300 |
