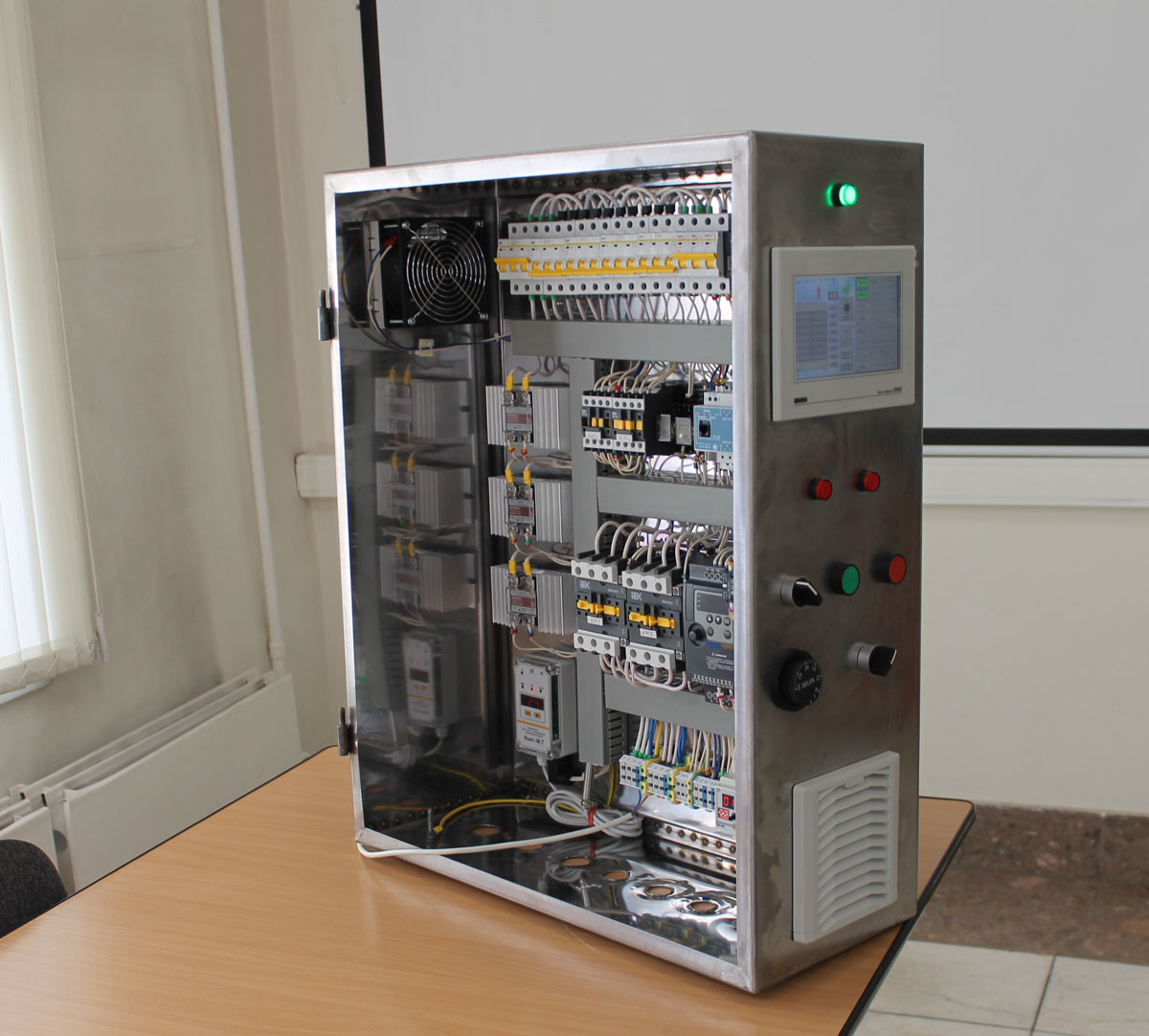

Общее описание
Шкаф автоматики сушильный предназначен для мониторинга параметров температуры и влажности, а также для автоматического или ручного управления поддержания заданной температуры сушки изделия в пределах до 100 °С.
Выполняемые функции

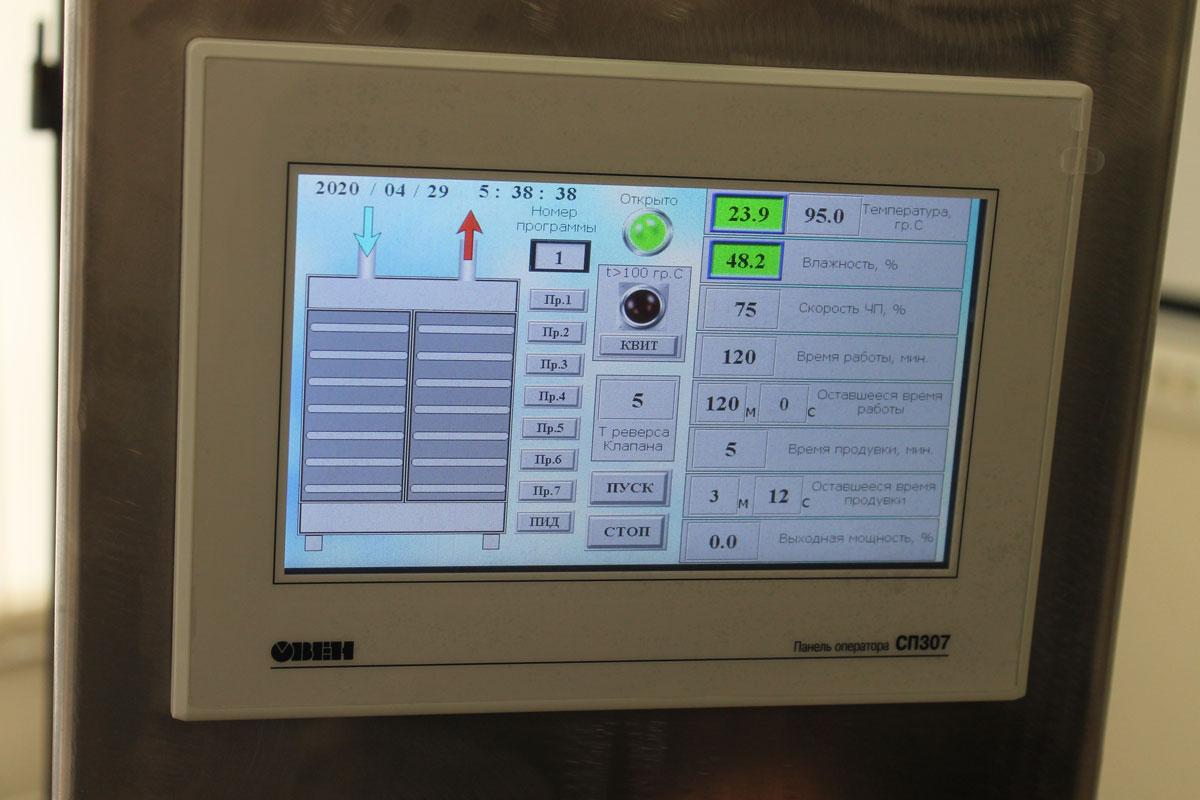

Автоматический режим:
-
Измерение температуры и относительной влажности;
-
Регулирование температуры по закону ПИД регулятора;
-
Задание скорости вытяжного вентилятора (7 программ);
-
Задание времени реверса клапана циркуляционной системы(7 программ);
-
Задание времени сушки(7 программ);
-
Задание времени продувки(7 программ);
-
Вкл/Выкл электрозамков;
Ручной режим:
-
Регулирование температуры по закону П регулятора;
-
Задание времени реверса клапана циркуляционной системы;
-
Вкл/Выкл электрозамков;
Технические характеристики
| Диапазон питающего напряжения оборудования шкафа, В | 380 переменного тока |
| Номинальный потребляемый ток шкафа (с подключенным оборудованием), А | не более 35 |
| Мощность подключаемых тэнов, кВт | 20 |
| Мощность вытяжного вентилятора, кВт | 0,4 |
| Регулирование температуры, °С | 0-95 |
| Регулирование скорости вытяжного вентилятора, Гц | 5-50 |
| Время сушки, мин. | 1-999 |
| Время продувки, мин. | 1-999 |
| Время реверса клапана, мин. | 1-20 |
| Исполнение корпуса (степень защиты) | герметичный IP41 |
| Рабочий диапазон эксплуатации шкафа | от 0 до плюс 40оС |
| Расположение гермовводов на корпусе | снизу |
| Габаритные размеры шкафа | не более: – высота – 750,0 мм; ширина – 250,0 мм; глубина – 600 мм |
| Масса шкафа | не более 20 кг |

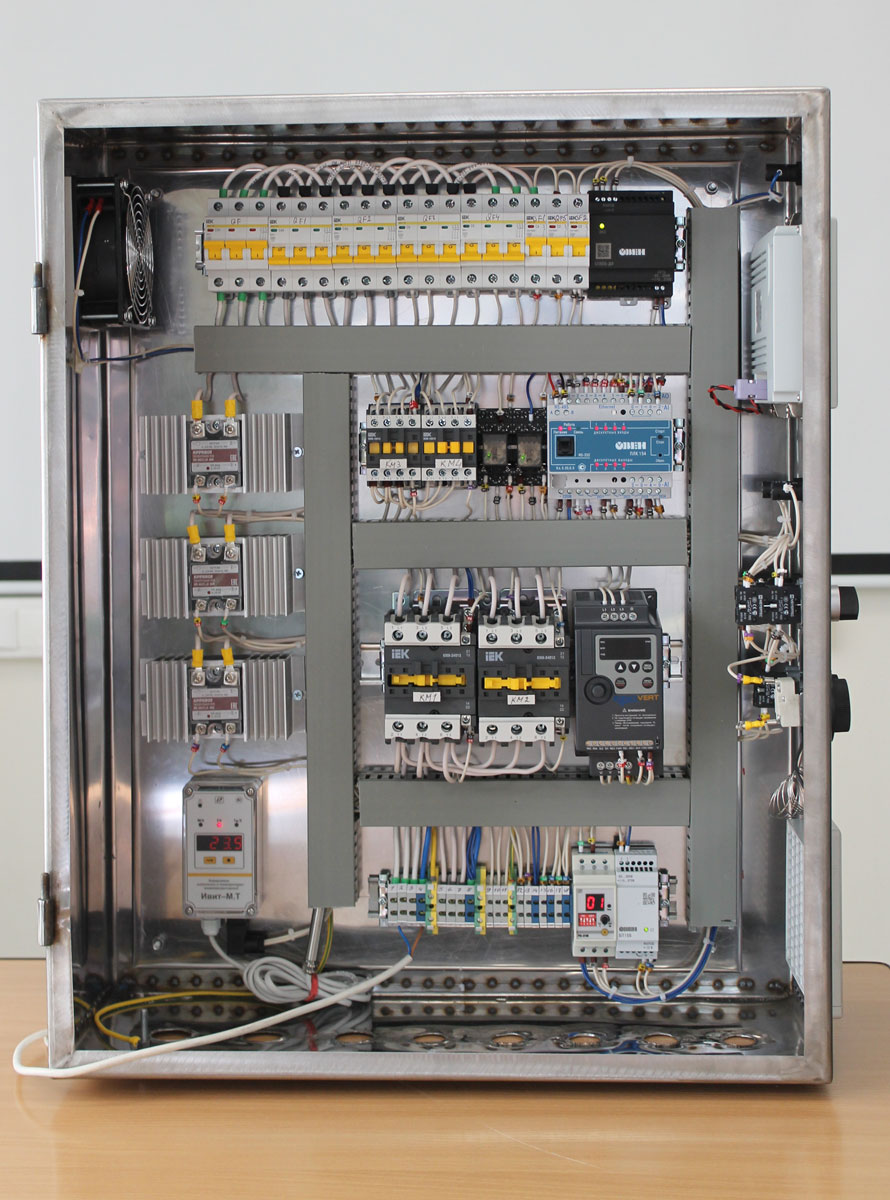

Использованное оборудование
Рэлсиб, ОВЕН, iEK, KIPPRIBOR
