Специалистами ООО ТСЦ Рэлсиб разработан, изготовлен и введен в эксплуатацию шкаф управления установкой переработки рыбы и рыбных отходов. Работа шкафа проверена и отлажена на объекте эксплуатации в п. Промышленная, Кемеровской обл.
На выходе установки после переработки получается рыбий жир и рыбная мука, используемая для подкормки животных.

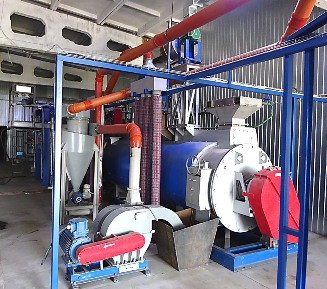

![Управление процессом переработки рыбных отходов r6-2.jpg](/upload/medialibrary/183/1830fa26c62aa685040de05d5fede12e.jpg)
![Шкаф автоматического управления процессом переработки рыбных отходов r7-2.jpg](/upload/medialibrary/305/305bb86b1edb5a22d74b3086f70fdeb9.jpg)

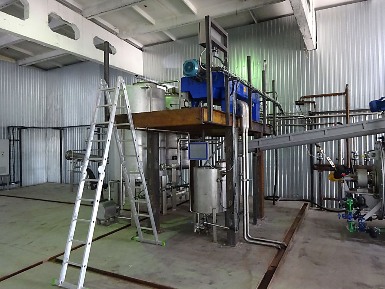

![Управление процессом переработки рыбных отходов Управление процессом переработки рыбных отходов](/upload/medialibrary/59e/59ea4d7b22ef1089b32b1e336df9368c.jpg)

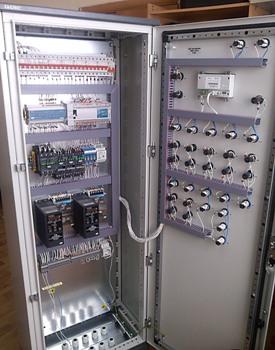

В состав шкафа входят:
программируемый контроллер ПЛК160, модуль дискретного ввода/вывода МДВВ-Р, панель оператора СПК105, преобразователи частоты ПЧВ производства ОВЕН, блок питания, электротехническое оборудование.

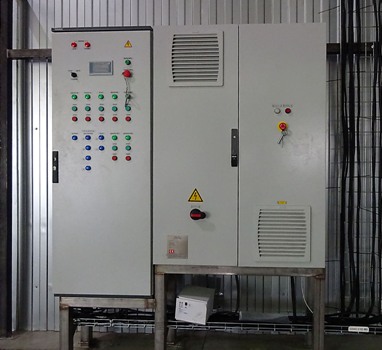

![r10-2.jpg](/upload/medialibrary/012/012ff675fb010868367b5f3049488544.jpg)

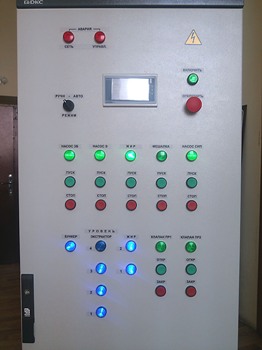

![Управление процессом переработки рыбных отходов Управление процессом переработки рыбных отходов](/upload/medialibrary/f33/f3339c23acdd9d2efa78a958ecc1c6d1.jpg)
![r5-2.jpg r5-2.jpg](/upload/medialibrary/fa8/fa84402ec077cd8da650714ad0fbf43b.jpg)
Выполняемые функции:
Контроль питающей сети, защита исполнительных механизмов от перегрузки (автоматические выключатели, реле контроля фаз).
- Контроль и индикация состояний датчиков уровня.
- Отображение основных параметров работы установки.
- Задание уставок автоматического регулирования.
- В ручном режиме: включение/отключение насосов, мешалки, открытие/закрытие клапанов с помощью кнопок независимо от уровней продукта в емкостях и аварийных ситуаций.
- В автоматическом режиме:
-
включение/отключение мешалки, регулирование производительности насосов, ПИД-регулирование температуры с помощью подачи пара через клапаны автоматически по программе в зависимости от состояний датчиков уровня;
-
определение и индикация аварийных состояний, отключение работы установки.

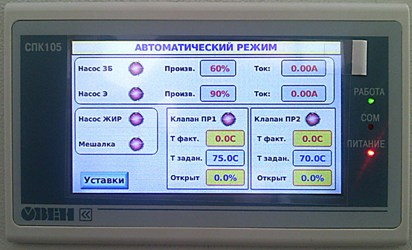

![r2-2.jpg r2-2.jpg](/upload/medialibrary/6cd/6cd4071c9be01e73f11d5d7a67dd5225.jpg)

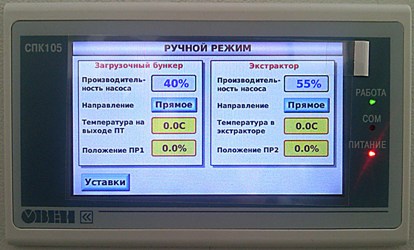

![r3-2.jpg r3-2.jpg](/upload/medialibrary/472/472786844b18a048a6b7bee86abbe8b1.jpg)
Применение ПЛК значительно упростило схему шкафа управления и повысило функциональные возможности по сравнению с реализацией шкафа на отдельных приборах и релейной схемой. На объекте эксплуатации это позволило оперативно скорректировать логику процесса управления во время пуско-наладочных работ.
