Основные функции, выполняемые комплектом EClerk-Logist
- Индикация на приборе текущих значений температуры в двух точках и наличия нарушений.
- Выгрузка данных с регистратора на ПК через USB, анализ данных, архивирование данных, в т.ч. в формате Exсel, подготовка и распечатка Отчёта.
- Выгрузка данных на смартфон, анализ данных в таблице и на графике, конвертирование данных в Exсel, отправка данных в «два клика» по эл. почте, например Получателю и Отправителю груза.
- Подготовка на смартфоне Отчёта в pdf и отправка по эл. почте, например Получателю и Отправителю груза.
- Подготовка на смартфоне Отчёта в pdf в формате термопринтера и распечатка в кабине водителя.
- Режим GSM модема с отправкой сообщений о текущих значениях температуры и географических координат по эл. почте или SMS с заданной периодичностью и в случае нарушения.
- Режим Табло с индикацией на смартфоне текущих значений температуры, установленных порогов по температуре и наличия нарушения.

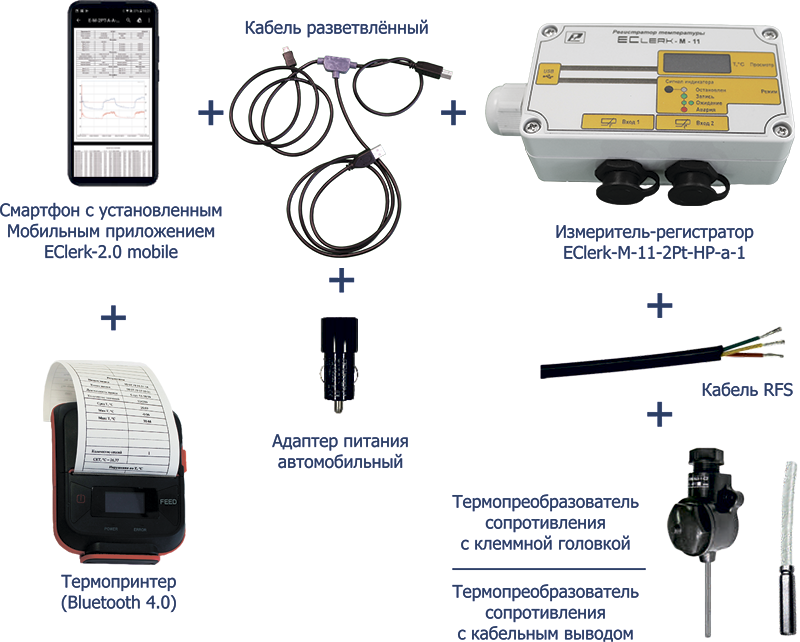

Полный состав комплекта EClerk-Logist
*Потребитель сам определяется с необходимым составом комплекта в зависимости от того, какие функции ему необходимы, типа автомобиля и т.д. Цена комплекта складывается из стоимости составляющих его частей.
|
№ |
Наименование |
Количество, шт |
Назначение |
Производитель |
Цена, руб. |
| 1. |
1 |
Измерение, регистрация, индикация |
Рэлсиб |
6877 |
|
|
|
|
Первичная поверка терморегистратора |
Рэлсиб |
608 | |
| 2. |
Кабель разветвлённый |
1 |
Подключение регистратора к адаптеру питания и смартфону (OTG), для внешнего питания регистратора и реализации режима «On-Line» Мобильного приложения |
Рэлсиб |
1540 |
| 3. |
Адаптер питания автомобильный 12/5 В, 1 А с подключением к «прикуривателю» |
1 |
Внешнее питание регистратора |
Сторонний |
385 |
| 4. |
Термопреобразователь сопротивления c кабельным выводом ТСПr.Pt1000-K2-B2-50…+180 C-5-60-2,0, где 2,0 длина кабеля в м. |
0, 1, 2 |
Измерение температуры воздуха или внутри упаковки с продуктом |
Рэлсиб |
1266 |
|
|
|
Первичная поверка термопреобразователя |
Рэлсиб |
468 | |
|
5. |
Термопреобразователь сопротивления с клеммной головкой ТСПr.Pt1000-Kl3-1-B2 |
0, 1, 2 |
Измерение температуры воздуха |
Рэлсиб |
1096 |
|
|
|
Первичная поверка термопреобразователя |
Рэлсиб |
468 | |
|
6. |
Кабель RFS 3*0,5 длиной из ряда: 5,0; 10,0; 15,0; 20,0 м |
1, 2 |
Для подключения термопреобразователя к регистратору |
Сторонний |
180/м |
|
7. |
Термопринтер со входом Bluetooth 4,0 с шириной рулона 50 или 80 мм |
1 |
Для распечатки Отчёта в кабине |
Сторонний |
10450 |
|
8. |
|
Для настройки регистратора и работы с данными на ПК |
Рэлсиб |
бесплатно |
|
|
9. |
|
Для копирования данных с регистратора в смартфон, анализа данных, подготовки Отчёта и отправки его по эл. почте, подготовки Отчёта для термопринтера и его распечатки, для работы в режиме «On-Line» с индикацией текущих параметров на смартфоне и осуществления функций GSM-модема. |
Рэлсиб |
бесплатно |
Почему предлагаемое нами решение лучше, чем существующие термописцы (термографы)
|
№ |
Факты |
Обоснование |
|
1. |
Высокая точность |
Суммарная погрешность прибора и датчиков не превышает в условиях перевозки 0,5°С |
|
2. |
Высокая надёжность работы, в том числе при подготовке и распечатке Отчёта |
При поломке одного компонентов системы, он легко заменяется на новый. Можно скопировать данные с регистратора в ноутбук с подготовкой Отчёта в офисе, Отчёт можно сформировать в Мобильном приложении и отправить по эл. почте с распечаткой в офисе, также можно распечатать его на термопринтере в кабине. При поломке термопринтера из комплекта, можно использовать любой другой термопринтер.
|
| 3. |
Низкая стоимость. В 2,5 раза ниже, чем у самого недорогого термографа. |
Стоимость комплекта складывается из стоимости составляющих его компонентов. |
|
4. |
Низкая стоимость обслуживания и поверки |
Поверка регистратора и датчиков отдельно гораздо дешевле и гибче поверки термографа. |
|
5. |
Удобство для водителя |
Настройка Отчёта осуществляется из Приложения, с использованием развитой клавиатуры и возможностей телефона, она интуитивно понятна. |
| 6. |
Комплект полностью соответствует всем существующим нормативам. |
В том числе требованию отправки данных по прибытию груза одновременно в адрес Отправителя и Получателя. |
| 7. |
Высокое качество получаемых Отчётов и удобство работы с ними. |
Приложение готовит качественный Отчёт в pdf формате, который можно отправить из кабины водителя по эл. почте, распечатать на хорошей бумаге, сохранить в архиве. Также Отчёт можно распечатать на термопринтере, включая график. |
| 8. |
Возможность автоматизации работы с данными, получаемыми с автомобилей на удалённый сервер. Актуально для крупных компаний. |
Возможность отправки данных в Excel с возможностью их последующей обработки и архивирования на удалённом центральном сервере. |
|
9. |
Удалённый «On-Line» контроль за текущими значениями температуры и координатами автомобиля. |
Подключением смартфона к регистратору можно получить надёжный и удобный GSM модем с очень простой и понятной настройкой. |
Монтаж и подключение
1. Закрепите датчики температуры в кузове автомобиля, подключите к ним кабели по 2-х проводной схеме, выведите кабели в кабину водителя.
2. Настройте терморегулятор на ПК и установите в кабине водителя при помощи кронштейна и двух самонарезных винтов (настройку можно сделать в кабине водителя при помощи ноутбука).
3. Подключите кабели к соединителям регистратора, вставьте соединители в регистратор.
4. Подключите регистратор к бортовой сети автомобиля и смартфону (при необходимости) при помощи адаптера и кабеля разветвлённого. Настройте «Online» режим работы Мобильного приложения, в том числе введите пороговые значения по температуре, периодичность отправки данных, номера телефонов и адреса эл. почты для отправки сообщений. Настройте отправку Отчёта «в два клика».
Порядок работы при прибытии машины в пункт назначения (убедитесь, насколько всё просто)
1. Загрузите данные с регистратора в Мобильное приложение .
2. Проанализируйте данные в виде графика и таблицы, покажите Приёмщику груза.
3. Сформируйте pdf Отчёт и отправьте на эл. адреса Отправителя и Получателя «в два клика».
4. Отправьте данные (при необходимости) в Excel на эл. адреса Отправителя и Получателя «в два клика».
5. Если у Получателя нет Интернета и нет GSM, сформируйте Отчёт в формате для термопринтера и распечатайте на термопринтере.
Программное обеспечение
| Программа для ПК EClerk-2.0, позволяющая настраивать регистраторы, работать с приборами в режиме online, анализировать данные, формировать Отчёт, экспортировать данные в Excel |
  ПОДРОБНЕЕ |
| Мобильное приложение EClerk 2.0 mobile, с возможностями загрузки данных с регистраторов в телефон, анализа данных на телефоне, формирования Отчёта в pdf, распечатки Отчёта на термопринтере, конвертирования данных в различные форматы и отправки их по эл. почте. Приложение позволяет использовать телефон (планшет) в качестве большого табло с индикацией текущих значений, установленных порогов сигнализации, а также в качестве GSM-модема с периодической отправкой текущих значений и географических координат по SMS и эл. почте выбранным пользователям, отправляет тревожные сообщения по SMS и эл. почтой при выходе параметров за установленные пределы. |
ПОДРОБНЕЕ
|
Видеоинструкции по работе с комплектом EClerk-Logist
|
Настройка параметров регистрации данных автономным измерителем-регистратором (логгером) EClerk-M |
Состав комплекта EClerk-Logist | |
|
Подключение датчика температуры к логгеру EClerk-M-11-2Pt-HP-a-1 |
Описание измерителя-регистратора температуры EClerk-M-11-2Pt-HP-a-1 |
|
|
Размещение измерителя-регистратора (логгера) EClerk-M в кабине |
Размещение датчиков температуры воздуха в фургоне рефрижератора |
|
|
Подготовка отчета в мобильном приложении EClerk 2.0 mobile |
Подключение термопринтера и печать отчета |
|
|
Печать отчета на термопринтере при сдаче груза |
Работа с данными в программе EClerk 2.0 |
|
|
|
||
|
Подготовка и печать отчета в программе EClerk 2.0 |
