Компания ОВЕН разработала систему дозирования и фасовки (СДФ1) –автоматизированное решение, предназначенное для управления оборудованием дозирования сыпучих продуктов и мелких штучных товаров. К исполнительным устройствам дозирования относятся: виброблоки и шаговые двигатели.

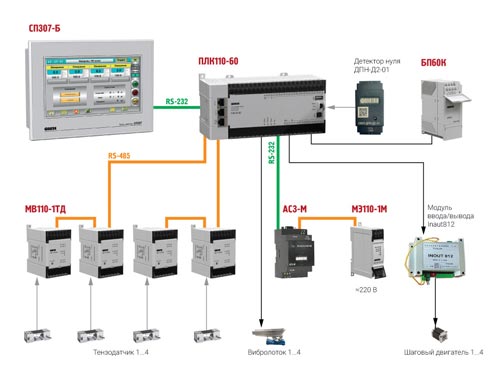

Функциональная схема СДФ1 рис. 1.
Готовый комплект СДФ1 состоит из:
контроллера с готовым программным обеспечением ПЛК110;
сенсорной панели оператора СП307-Б;
модуля ввода сигналов от тензодатчиков МВ110-1ТД (1 – 4 шт.);
модуля измерения параметров электрической сети МЭ110-1М;
преобразователя интерфейсов (RS-232 – RS-485) АС3-М;
одноточечных тензодатчиков;
блока питания БП60К.
Технология процесса дозирования

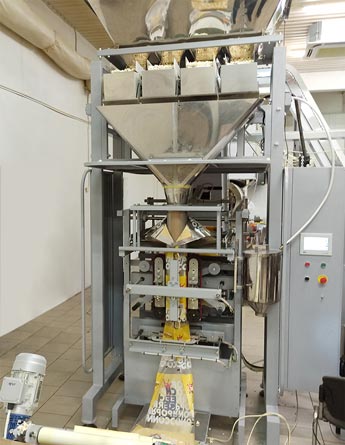

Подача сыпучего продукта происходит через горловину в бункер загрузки и далее – на вибролоток, который ровномерно подает продукты во взвешивающий ковш. При перемещении продукта применяется линейная вибрация, которая работает с помощью электромагнита, расположенного под лотком. Взвешивающий ковш представляет собой металлическую чашу, подвешенной к раме дозатора на тензометрическом датчике (производства ОВЕН или любого другого производителя) раскрывается, высыпая дозу продукта в лейку. Чаша Раскрывается при помощи работы пневматики электропривода. Лейка служит для формирования и подачи доз продукта в упаковку (пакет, коробку, мешок). Формиорование и дозирование продука в упаковку происходит с помощью лейки.
Преимущества ОВЕН СДФ1
Большинство блоков весовых дозаторов предназначены для управления одиним ручьем дозирования. Для дозаторов с 4-мя ручьями потребуется четыре блока управления. Универсальное решение СДФ1 подходит для дозаторов как с одним, так и с четырьмя ручьями.
Из-за частых перебоев напряжения питающей сети на предприятиях происходят сбои точности дозирования , после чего необходимо делать перенастройку рецептов, а, значит, и к простою оборудования. СДФ1 автоматически подстраивает мощности для грубого, среднего и точного дозирования. Кроме этого, СДФ1 имеет высокую точность дозирования продукта за счет соблюдения отклонений от заданного веса как в плюс, так и в минус. Показания тензодатчиков калибруются по трем точкам.
Сохраняется до 8 рецептов со всеми параметрами настройки. Возможность доработки в программном обеспечении алгоритма весового дозирования для управления фасовкой, запайщиком, транспортерами подачи и разгрузки и другими элементами линии фасовки. Для этого предоставляется подробная инструкция по доработке программы для СДФ1 и работе с библиотекой дозирования.
Функция автонастройки системы дозирования сокращает время настройки каждого исполнительного механизма под новый рецепт. При использовании автонастройки оператору достаточно ввести в рецепт необходимый вес (дозу), допустимые отклонения и максимальное значение вибрации. Система самостоятельно настраивает мощность вибрации в зависимости от веса.
Скорость дозирования повышется за счет одновременной работы на одном устройстве дозатора и упаковщика.
Защитные функции системы обеспечивают предупреждение сбоев в работе оборудования. В случае наступления аварийного события работа блокируется, и осуществляется световая или звуковая сигнализация.
В соответствии с требованиями по соблюдению контроля качества продукции система обеспечивает архивацию рабочих параметров и сохраняет их в память контроллера. Настройка глубины архива может производиться из расчета за смену или на максимальный объем – до 90 суток.
Панель управления
Все настройки и параметры процесса отображаются и редактируются с сенсорной панели, что способствует экономии времени и не требует высокой квалификации оператора.
На панели оператора СП307-Б отображаются 7 экранов, которые служат для настройки дозирования, выбора и редактирования рецептов, ведения статистики и журнала событий.

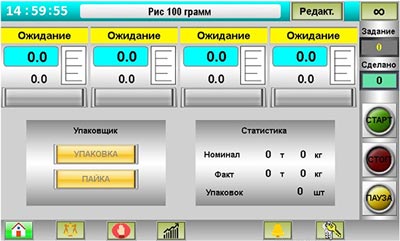

На ГЛАВНОМ ЭКРАНЕ ПРИСУТСТВУЮТ показатели весовой дозы, кнопки управления (старт, пауза и стоп), степень готовности и выполнения текущего задания.

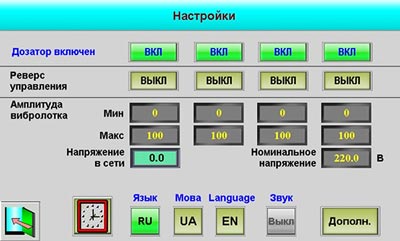

Экран НАСТРОЙКИ показывает состояние дозатора и реверса (вкл./выкл.), амплитуду виброблока (от 0 до 100 %), напряжение. На этом экране можно выбрать язык (английский, русский, украинский) и звуковое сопровождение процесса.
РЕДАКТОР РЕЦЕПТА устанавливается вес, допустимые отрицательные и положительные отклонения массы каждого из четырех дозаторов.
ВЫБОР РЕЦЕПТА выбирается дозируемый продукт. Это может быть любой сыпучий продукт.
ЖУРНАЛ СОБЫТИЙ фиксируется время и событие.
СТАТИСТИКА ведется полный отчет о выполненной работе: вес продукта, время взвешивания, количество упаковок.
РУЧНОЙ РЕЖИМ позволяет завершить процесс дозирования в ручном режиме, управляя ковшом, виброблоком и временем ожидания.
Применение
Комплект СДФ1-4.1 прошел испытания и устанавливается на дозирующем оборудовании. В частности, его использует производитель упаковочного оборудования «Упаковочные технологии». На заводе по производству попкорна (МЧП «Круиз») комплект СДФ1-4.1 управляет весовым четырехручейным дозатором, упаковщиком, загрузочным и разгрузочным транспортером. Установка взвешивает попкорн со скоростью до 30 доз в минуту с точностью дозирования до 2 % (доза 115 г, точность ±2 г).
