ОВЕН ПБР10А - бесконтактный реверсивный пускатель, предназначенный для бесконтактного управления и защиты задвижками, электрическими исполнительными механизмами, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В, либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.
Пускатель ПБР10А может применяться в сложных процессах, связанных с транспортировкой жидких (рис.1, 2) и газовых смесей.

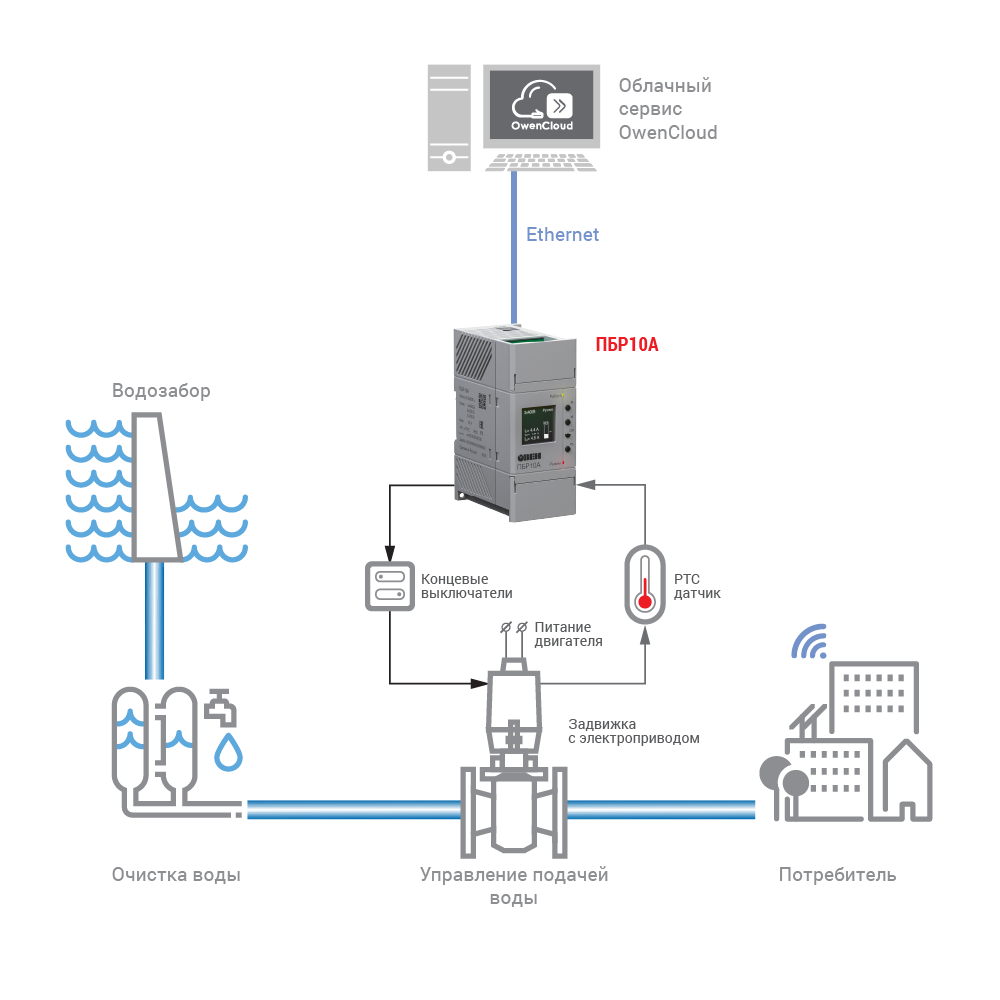

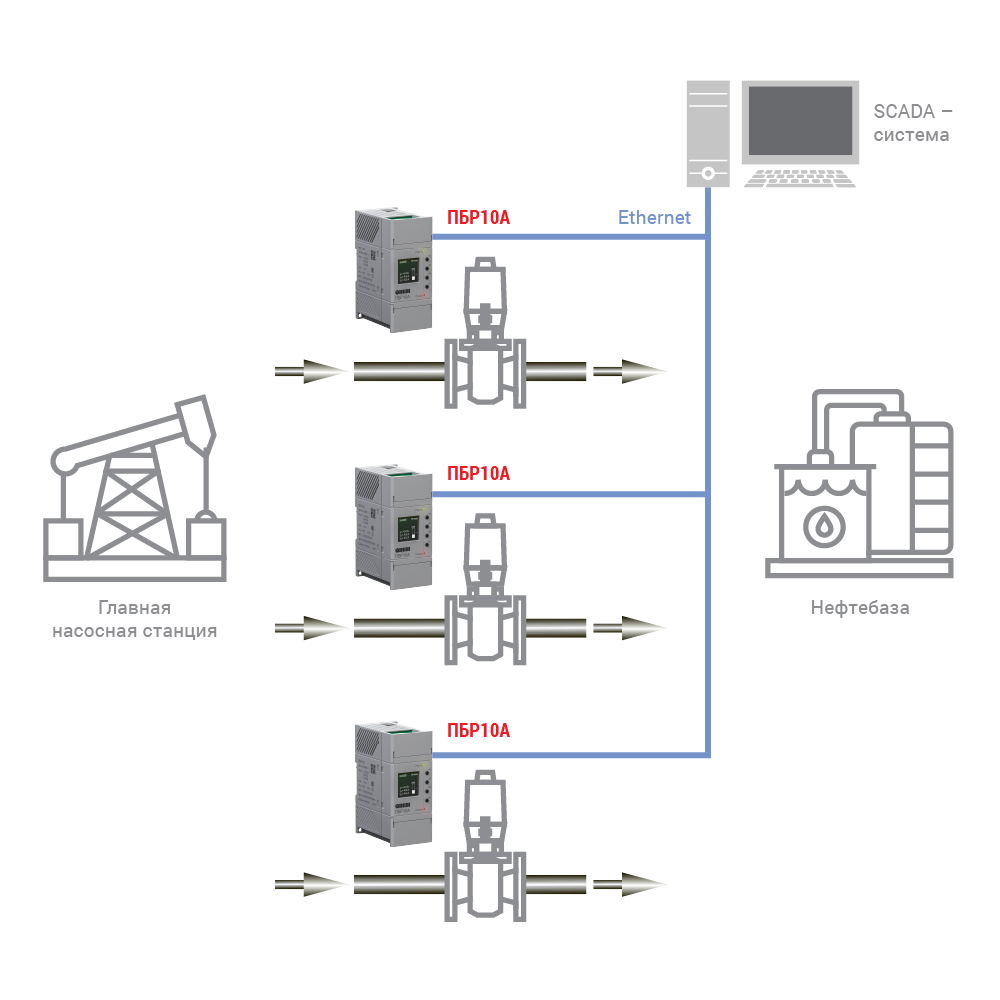

Рис. 1. Схема применения ПБР10А в сфере ЖКХ Рис. 2. Схема применения ПБР10А в нефтедобывающей сфере
Преимущества ПБР10А
ПБР10А – устройство с микропроцессорным управлением и большим функционалом. Симисторы являются основой в управляющей схеме ПБР10А. Пускатели с симисторами служат дольше, в отличие от схем прямого контакторного пуска. В них отсутствуют быстро изнашивающиеся механические части из-за частых переключений под нагрузкой.

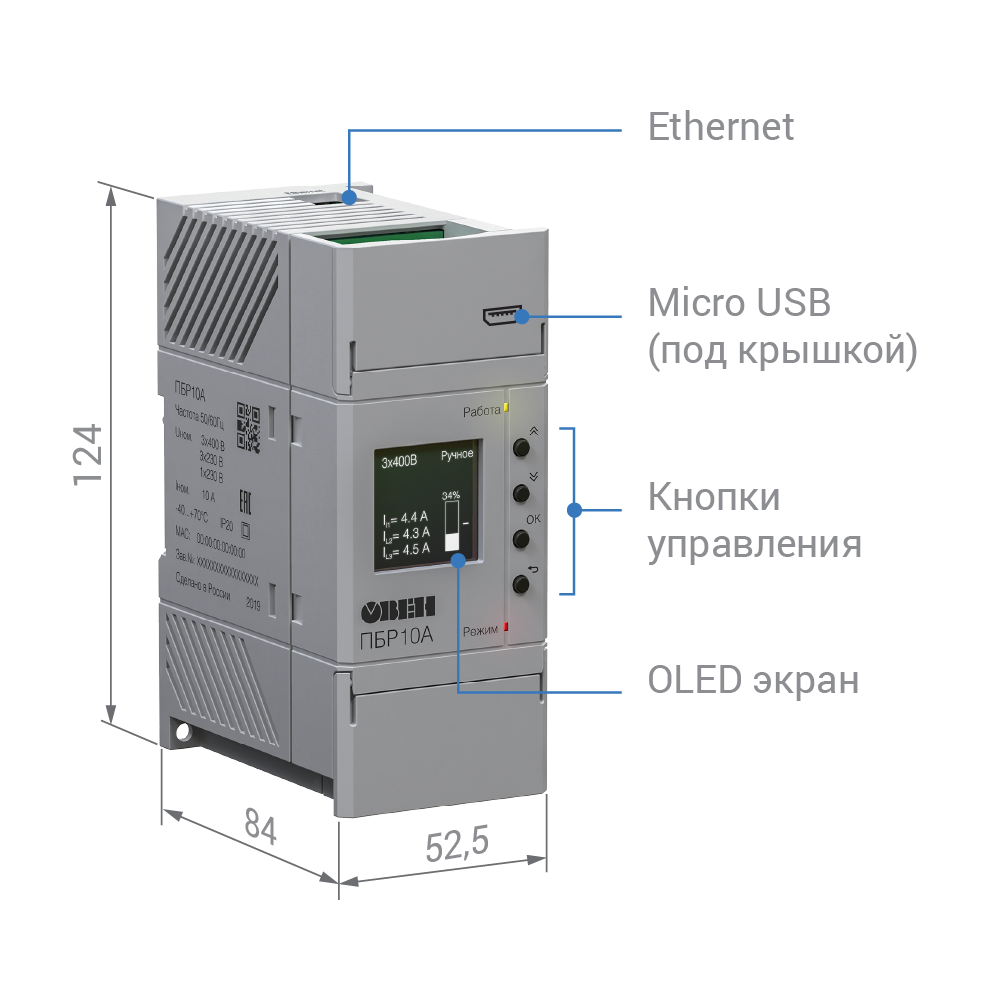

ПБР10А оборудован OLED-экраном. Кнопками на лицевой панели настраивается пускатель (без подключения к ПК). Пускатель свободно подсоединяется к облачному сервису OwenCloud и интегрируется в экосистему ОВЕН. Благодаря чему можно дистанционно выявлять нештатные ситуации, осуществлять мониторинг основных параметров двигателя и вовремя предотвращать аварии на объекте.
Встроенный Micro-USB и возможности сохранять на ПК конфигурации настроек помогают пользователю быстро сконфигурировать большое количество устройств. Несколько уровней доступа позволяют избежать неправильной настройки неквалифицированным персоналом.
Для уменьшения тепловых потерь применены байпасные реле, поэтому корпус ПБР10А имеет небольшие габариты, что экономит место в шкафу.
Функции бесконтактного пускателя ПБР10А:
- реверсивное управление электродвигателем (ручной или автоматический режим);
- плавный разгон электродвигателя;
- контроль состояния пускателя;
- отключение электродвигателя в случае нештатной ситуации;
- поддержка основных режимов работы запорно-регулирющей арматуры;
- ведение журнала событий;
- разделение уровня доступа к настройкам в меню;
- наблюдение параметров работы в облачном сервисе OwenCloud;
- управление и контроль состояния электродвигателя по нескольким интерфейсам (RS-485, Ethernet, USB);
- настройка функций трех дискретных входов.
ПБР10А контролирует состояние пускателя, электродвигателя и электрической сети.
Пускатель контролирует такие параметры:
- исправности силовых ключей;
- перегрева;
- защиты от превышения тока;
- максимальную токовую защиту;
- исправность USB.
Пускатель отслеживает состояние электродвигателя:
- подключение двигателя;
- перегрев двигателя по ток или РТС-датчику;
- наработка в часах;
- количество пусков в час;
- общее количество пусков электродвигателя.
Пускатель контролирует параметры электрической сети:
- определение чередования фаз;
- определение частоты сети;
- защита от повышенного/пониженного напряжения;
- дисбаланс напряжений и токов;
- отклонение частоты от нормы;
- обрыв фаз.
- подключение двигателя;
- перегрев двигателя по ток или РТС-датчику;
- наработка в часах;
- количество пусков в час;
- общее количество пусков электродвигателя.
Функционал пускателя позволяет решать задачи не только управления запорно-регулирующей арматурой, но и защиты двигателя. Поэтому расширением линейки станет устройство для защиты асинхронных двигателей в большом диапазоне мощностей.
