Решение разработано для управления приточными вентиляционными установками с электрическим нагревателем.
Преимущества решения:
- Быстрый ввод в эксплуатацию за счёт наличия готовых алгоритмов управления.
- Гибкость настроек и редактирования параметров системы, возможность локального и удалённого конфигурирования.
- Удобный пользовательский интерфейс для настроек параметров регулятора с панели оператора.
- Удалённый мониторинг и управление системой через облачный сервис OwenCloud.
Предложенная система обеспечивает управление следующими модулями вентиляционной установки:
- обогревом приточной заслонки;
- приточным вентилятором;
- тремя группами ТЭНов, одной группой – плавное, с регулировкой мощности.
Первая ступень управляется плавно. Вторая и третья ступени являются опорными и управляются дискретными сигналами.
Для защиты от частого включения опорных ступеней используется гистерезис, равный 10 % мощности.
Функциональные возможности системы:
- Поддержание заданного значения температуры воздуха в приточном канале.
- Защита электрического калорифера от перегрева.
- Обогрев приточного воздушного клапана с помощью ТЭНа или периметрального кабеля.
- Контроль работоспособности вентилятора притока по сигналу от датчика перепада давления.
- Совместимость с датчиками температуры типа Pt100, Pt1000, Ni1000, NTC10k.
- Контроль засоренности фильтра.
- Обмен данными через интерфейс RS-485 (протокол Modbus).
- Отображение параметров, оперативное управление, ведения ведение архива событий на сенсорной панели оператора.
- Каскадное регулирование температуры приточного воздуха (до трёх ступеней нагрева).
- Тестовый режим позволяет проверить работоспособность отдельных узлов управления вентиляционной установки в ручном режиме с панели контроллера.
- Архив аварий в памяти контроллера и в облачном сервисе OwenCloud.
- Таймер для отключения или запуска вентиляционной установки по дням недели в автоматическом режиме.
- Режим работы «Зима/Лето».

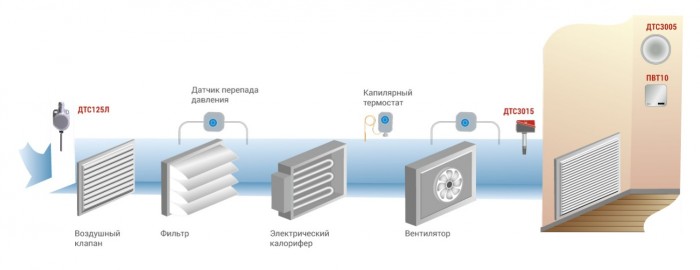

Описание автоматизируемого процесса
Система позволяет управлять приточными вентиляционными установками с электрическим нагревателем. Конфигурирование системы и отображение информации осуществляется посредством панели оператора. Измерение температуры поступающего извне воздуха осуществляется двумя датчиками температуры наружного воздуха. В решении реализована защита калорифера от замерзания – система контролирует температуру обратной воды с помощью погружного датчика температуры.

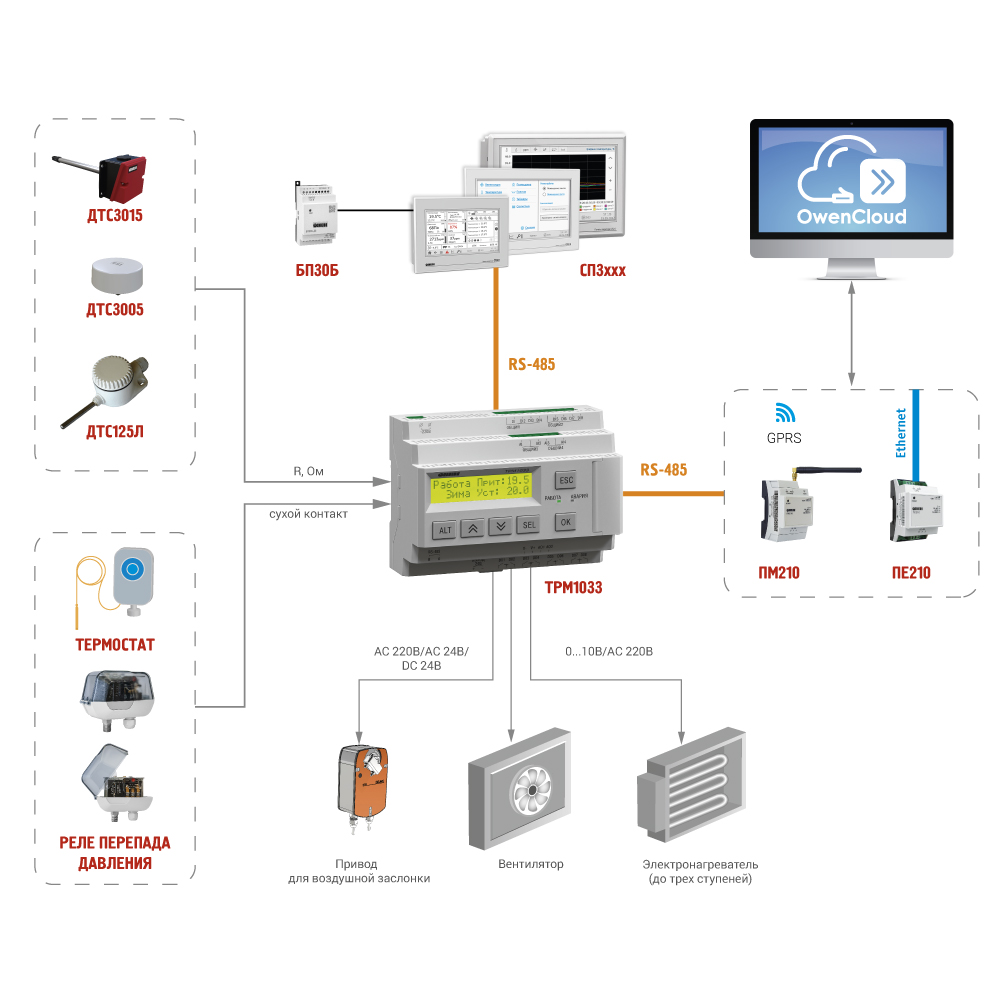

Контроллер опрашивает датчики по предустановленному алгоритму, на основании анализа полученных данных выполняется управление исполнительными механизмами. Регулятор получает дискретные сигналы типа "сухой контакт" с реле перепада давления и от термостата защиты от замерзания, с датчиков температуры поступает сигнал – сопротивление. Далее выдается сигнал на реле управления заслонкой или ТЭНы. Управление ТЭНами осуществляется посредством аналогового сигнала 0...10 В, управление заслонкой происходит с помощью дискретного сигнала 24/220 В, в зависимости от модификации прибора.
Обмен данными сенсорной панели с регулятором происходит по сети RS-485 (Modbus RTU). Для доступа к сервису OwenCloud применяется шлюз ПМ210. Настройка регулятора ТРМ1033 осуществляется с лицевой панели прибора либо с панели оператора СП307.
Спецификация оборудования:
- СП307-Б – 1 шт.
- ТРМ1033-220.02-00 – 1 шт.
- ДТС125Л-РТ1000.В3.60 – 1 шт.
- ДТС3005-РТ1000.В3 – 1 шт.
- ДТС3015-PТ1000.В2.200 – 1 шт.
- Привод BELIMO SF24A-S2 – 1 шт.
- ПМ210 – 1 шт.
- БП30Б-Д3-24 – 1 шт.
