Инженеру КИПиА при работе с электрическим оборудованием требуется большое количество как специальных инструментов и оборудования, так и не специального инструмента. Это дает возможность выполнять весь объем необходимой работы максимально быстро и качественно.
Основной комплект приборов и оборудования для инженера КипиА

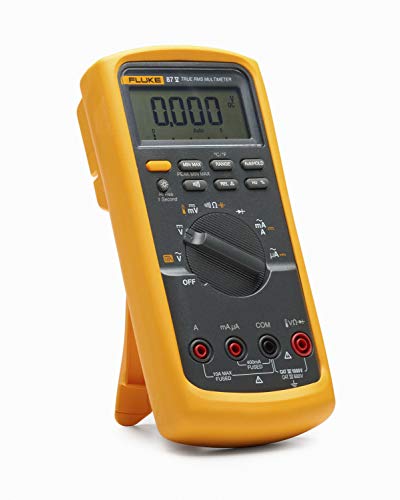

Для специалистов очень важно иметь в наличии цифровой мультиметр, позволяющий измерять значения постоянного и переменного тока и напряжения, а также электрического сопротивления в широких пределах. Наиболее часто применяют такие функции мультиметра как «прозвонка» и измерение частоты. Самые удобные в работе цифровые мультиметры с опцией подсветки дисплея, автоматическим выбором предела измерения и встроенным магнитом со стороны задней крышки. Наличие магнита значительно облегчает работу с мультиметром при выполнении измерений в щитах КИП – мультиметр крепится в любом месте щита рядом с местом выполнения измерений.
Работы с электронной аппаратурой обычно связаны с процессом пайки, принадлежности для пайки всегда должны быть в комплекте с паяльным оборудованием. Применяют паяльники с подставкой под канифоль, олово. Мощность паяльника должна быть не меньше 40-60 Вт.
При поиске и устранении неисправностей применяют различные миниатюрные датчики, погружные датчики уровня или датчики, имеющие высокую степень защиты по IP, которые часто не имеют внешних органов настройки и регулировки. Их настройка и калибровка осуществляется, как правило, по HART протоколу с помощью HART-коммуникатора или HART-модема подключаемого к компьютеру. Зачастую работа с датчиком по HART-протоколу позволяет выполнить более тонкую настройку, чем это можно было бы сделать через стандартное меню прибора, а также дает возможность обновлять внутреннее программное обеспечение оборудования КИП, например, с целью обеспечения поддержки новых типов сенсоров или протоколов обмена. Некоторое оборудование КИП имеет не HART, а BRAIN протокол обмена данными.

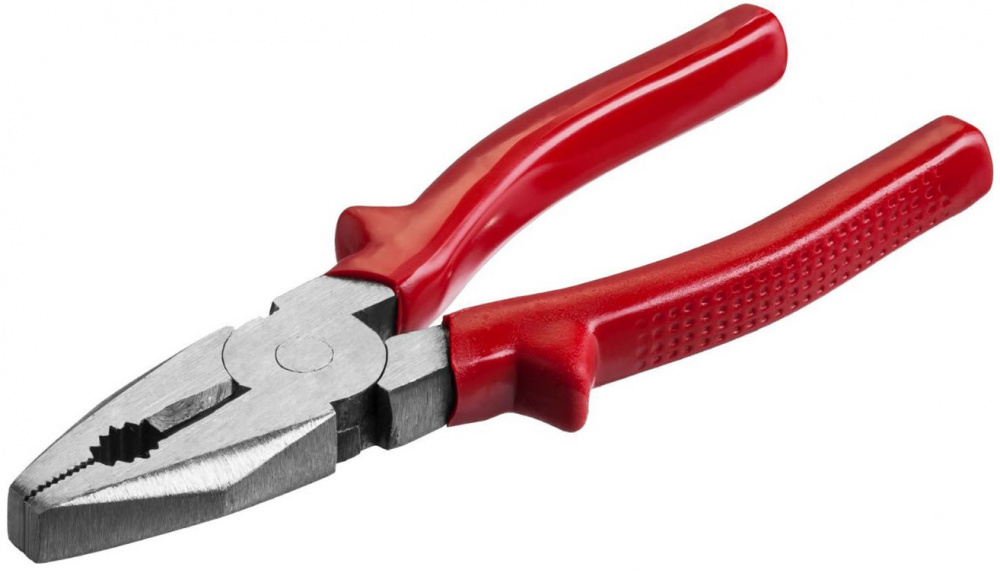

Для работы с электро- и радиоаппаратурой необходимы губцовые инструменты. К ним относят плоскогубцы, круглогубцы, кусачки бокорезы и стрипперы. Круглогубцы и плоскогубцы применяются при оформлении в радиодеталях выводов для установки в плату или при работе с жесткими монтажными проводами, когда нужно сделать их изгиб или закругление. Кусачки-бокорезы необходимы при удалении излишков проводов на монтажной плате или невостребованных выводов радиодеталей. Стриппер является электромонтажным инструментом, необходимым для удаления излишков изоляционного материала или разделения кабельных жгутов при монтаже электрического оборудования.
Среди прочих измерительных приборов, необходимых для инженера КИПиА, необходимо выделить: нутромеры и глубиномеры, кронциркули, микрометры и штангенприборы, щупы, индикаторные приборы, уровни и отвесы, линейки и угольники, калибры и др.

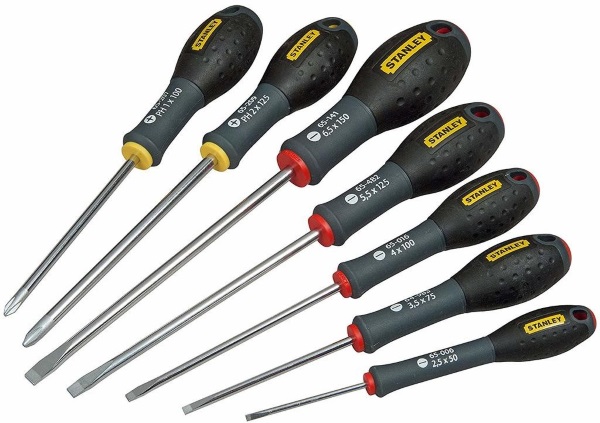

Также необходим набор отверток. В комплекте КИПовца должны находиться разнокалиберные плоские и крестовые отвертки.
Существующие правила по электробезопасности не разрешают использовать на производстве однополюсные указатели напряжения – индикаторные отвертки. Для проверки отсутствия напряжения необходимо пользоваться двухполюсными указателями напряжения. В соответствии с теми же правилами безопасности следует изолировать стержни (жала) отверток, которые используются при работе в электроустановках, а также производить измерение сопротивление изоляции электромонтажного инструмента (рукояток отверток, двухполюсных указателей, ручек пассатижей и бокорезов, электроинструмента и т.п.) с определенной периодичностью.
При обслуживании оборудования КИП возникает необходимость в воспроизведении определенных электрических сигналов: тока 4-20 мА, термосопротивления, термоЭДС. Для этих целей удобно использовать многофункциональные задатчики стандартных сигналов тока, напряжения, сопротивления и т.д. С помощью таких задатчиков очень удобно проверять правильность работы вторичного оборудования: регуляторов, контроллеров, регистраторов, индикаторов или исполнительных механизмов и клапанов с управлением по цепи 4-20 мА. Задатчики стандартных сигналов могут применятся и при проведении периодической калибровки и поверки оборудования, в том случае если класс точности задатчика соответствует требованиям методик поверки проверяемых приборов и оборудования. При выборе задатчика следует отдавать предпочтение моделям с возможностью автономного питания от встроенного аккумулятора или батарей.
Помещение для работы инженера Кип и А

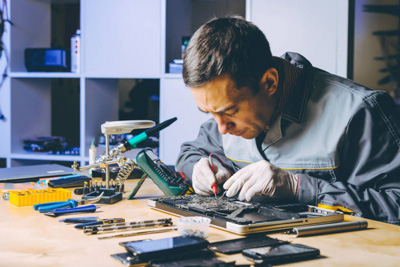

Наличие специализированного рабочего места, сформированного с учетом особенностей электронного оборудования, повышает эффективность производимых работ, сокращает время их выполнения. Для создания рабочего места не всегда нужно отдельное помещение, чаще всего такое рабочее место оборудуется в общем производственном помещении, на специально отведенном для этого свободном участке. Работа с электронным оборудованием выполняются на электромонтажном столе, конструкция которого предназначена для удобной и комфортной работы. Электромонтажный стол изготавливается из прочного материала и должен быть устойчив, так как на нем крепятся вспомогательные приспособления, которые могут находиться под напряжением. Размеры электромонтажного стола изменяется в зависимости от специфики работы и потребностей специалиста. Обычно размеры рабочего стола инженера КИПиА подбираются индивидуально в зависимости от доступной площади помещения и потребностей в размещении стационарного оборудования. В комплектацию рабочего стола должны входить полки и ящики, в которых хранятся инструменты. Довольно часто комплектация рабочего стола дополняется специальными навесными приспособлениями.
Необходимо правильное производственное освещение рабочего места. Желательно иметь обычную настольную лампу направленного света, а также лампу-лупу.
При комплектации рабочего места одним из основных приборов является стабилизированный источник постоянного тока. Одно из достоинств лабораторного источника питания — это возможность регулирования величины постоянного напряжения и тока с высокой точностью. К главным свойствам стабилизированных источников питания относятся минимальные значения пульсаций и коэффициента нестабильности при подключении нагрузки с другими параметрами. Оснастка электромонтажного стола предполагает наличие осциллографа. Этот прибор измеряет электрические данные сигнала: ток, напряжение, частота, межфазный угол. Основным достоинством осциллографа является возможность визуального контроля формы сигнала, по которой определяют характер процесса происходящего в цепи.
Для питания различного оборудования и приборов во время их калибровки, настройки или ремонта в условиях мастерской или непосредственно на месте установки этого оборудования вам понадобится стабилизированный блок питания с регулируемым выходным напряжением (от 0 до +24В минимум) и защитой от перегрузок и коротких замыканий на выходе. Блок питания должен иметь однополярное выходное напряжение и обеспечивать выходной постоянный ток до 5-10А. Блоки питания с двухполярным выходным напряжением мало используются в киповской практике и используются в основном в ремонтных лабораториях при ремонте электронных схем внутри приборов и датчиков. Регулярно у вас будет востребован электрический удлинитель на 220В с несколькими розетками и длиной шнура от 15 метров, а также раскладная металлическая лестница, для работы с КИП оборудованием на высоте.
Расходные материалы
В качестве расходных материалов часто используется изолента, кусковая канифоль или жидкий канифольный флюс, перманентные маркеры. Перманентные маркеры могут использоваться для нанесения маркировочных надписей на кабельных бирках, кембриках, проходных коробках и щитах КИП. Маркеры желательно иметь с разной толщиной пера. Перманентные маркеры подходят для нанесения несмываемых надписей практически на любых поверхностях.
В случае если вы ремонтируете оборудование, электронные компоненты которого чувствительны к статическому электричеству также необходимо использовать антистатический браслет.
