С 01 сентября 2025 года модификации УЗС1 снимаются с производства. Для новых проектов рекомендуем рассматривать приборы УЗС1 М01 с расширенным функционалом и улучшенными техническими характеристиками.

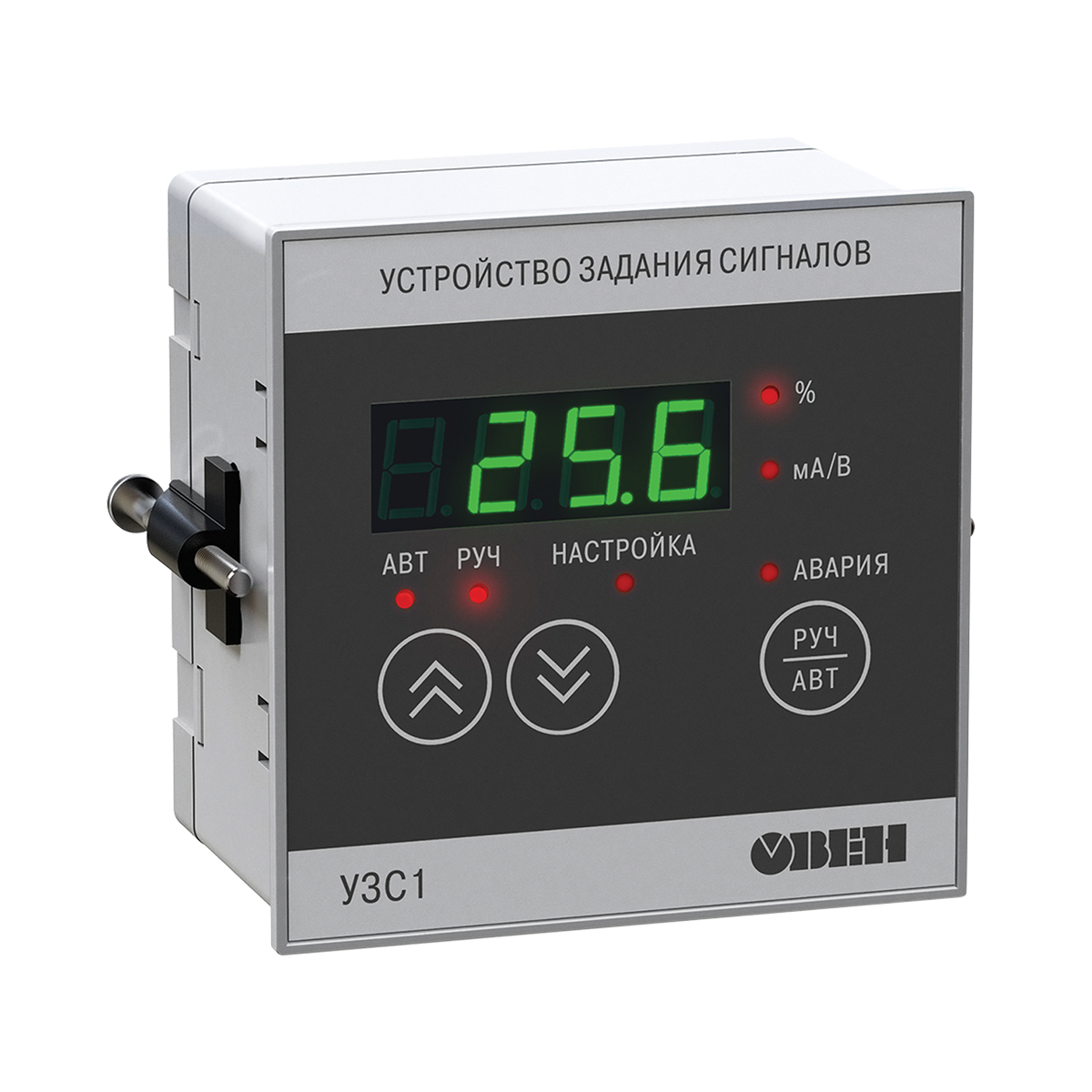

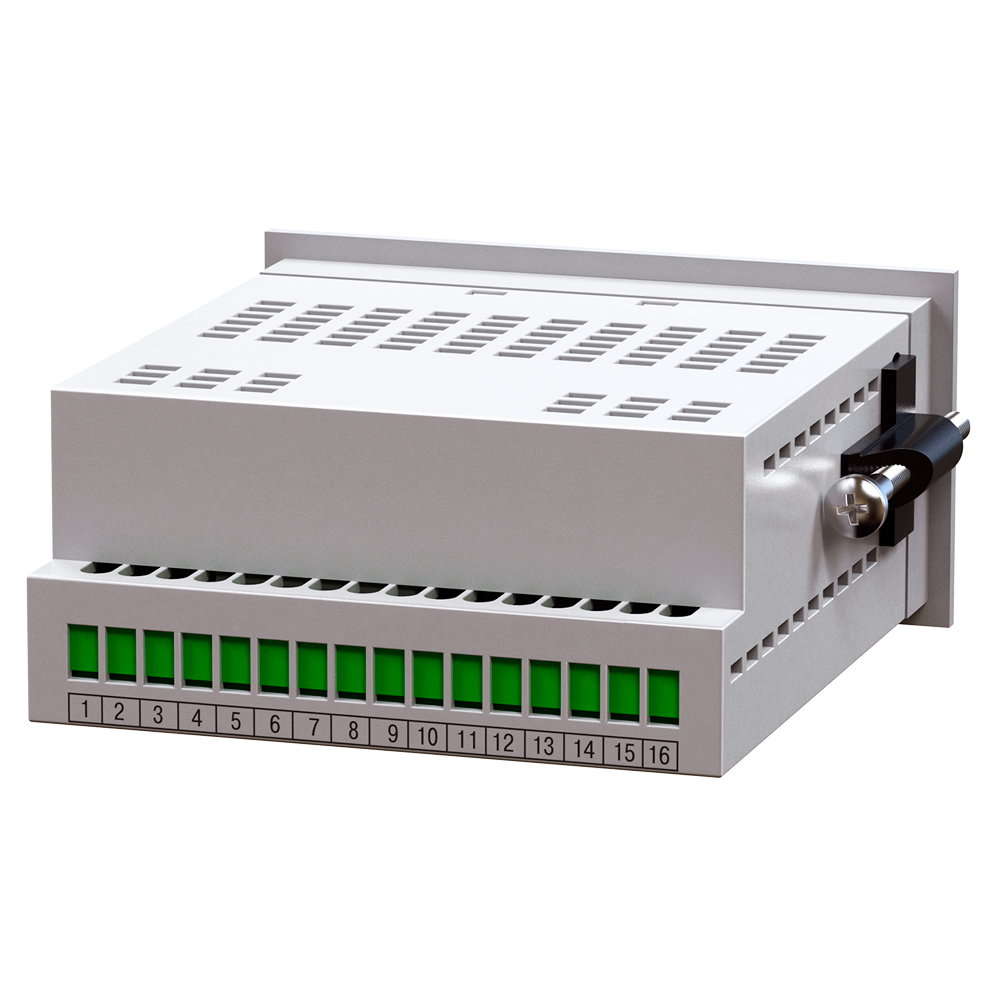

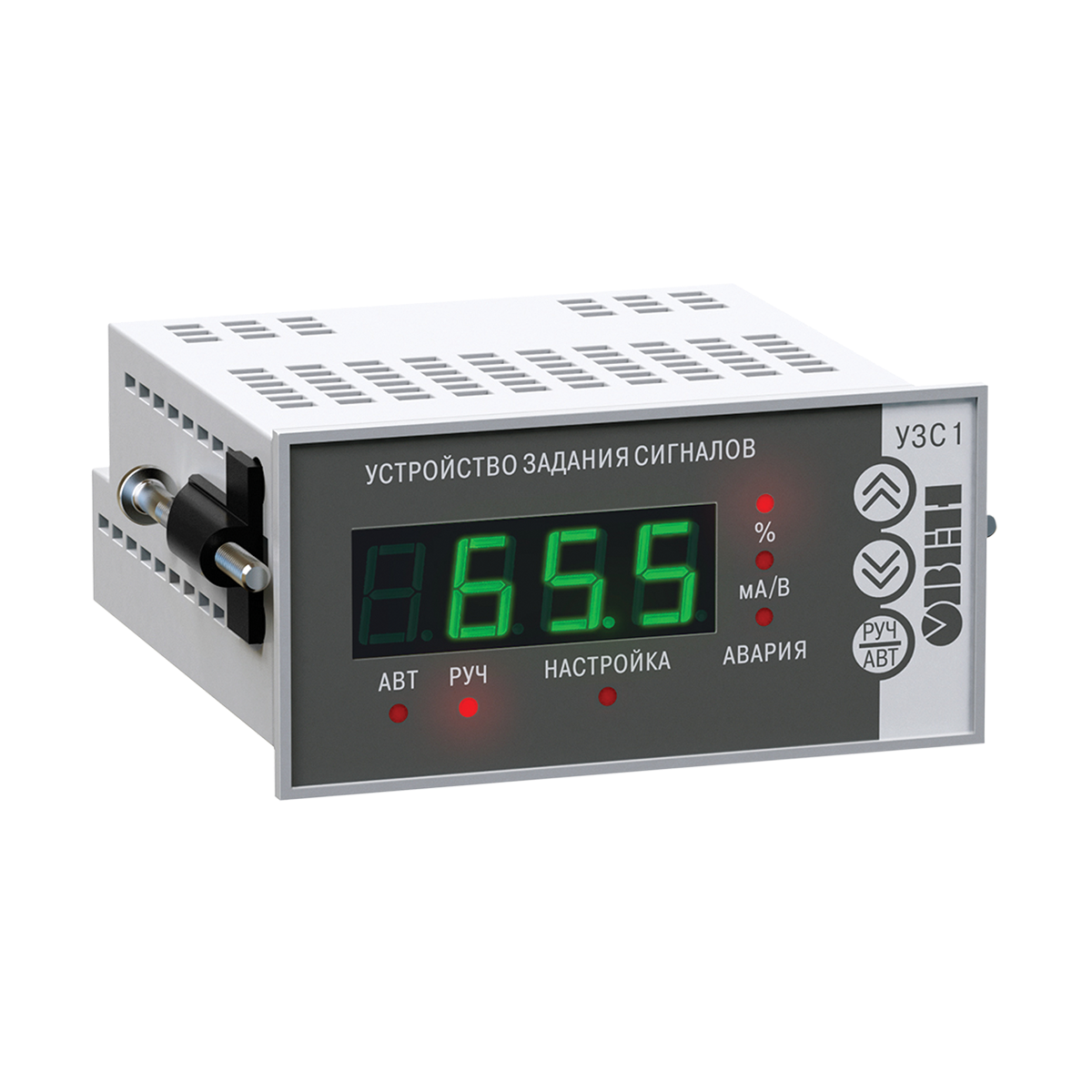

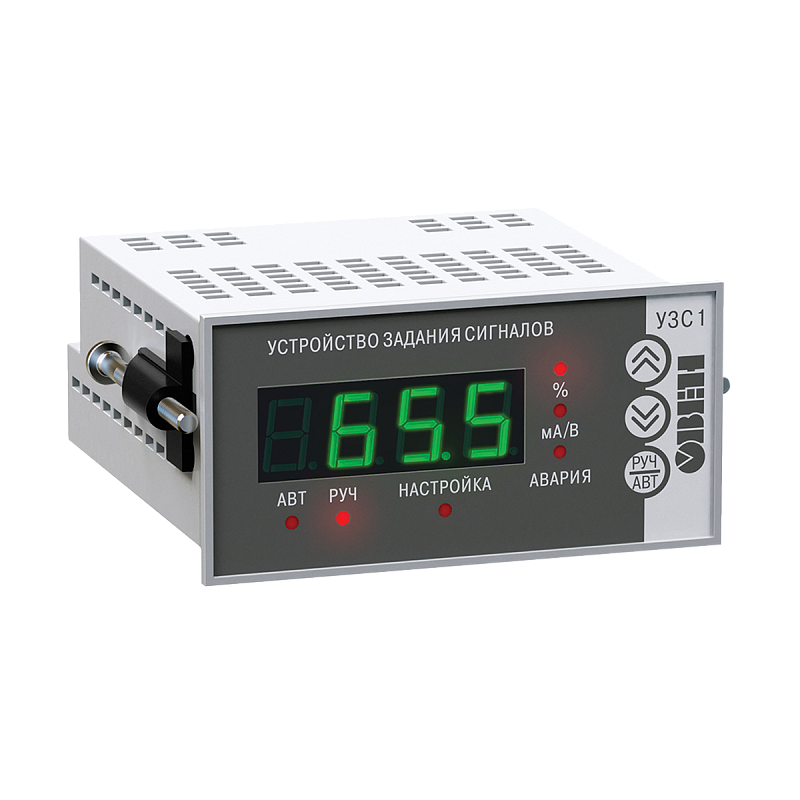

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Пример применения УЗС1
Функциональные возможности
- Переключение «автомат/ручной» без скачков (безударный переход)
- Переключение «автомат/ручной» тумблером или с лицевой панели
- Указание режима работы «автомат/ручной» по контактам э/м реле
- Настраиваемая дискретность изменения сигнала
- Отображение выходного сигнала в «%» или «мА(В)»
- Гальваническая развязка
- Встроенный источник питания =24 В

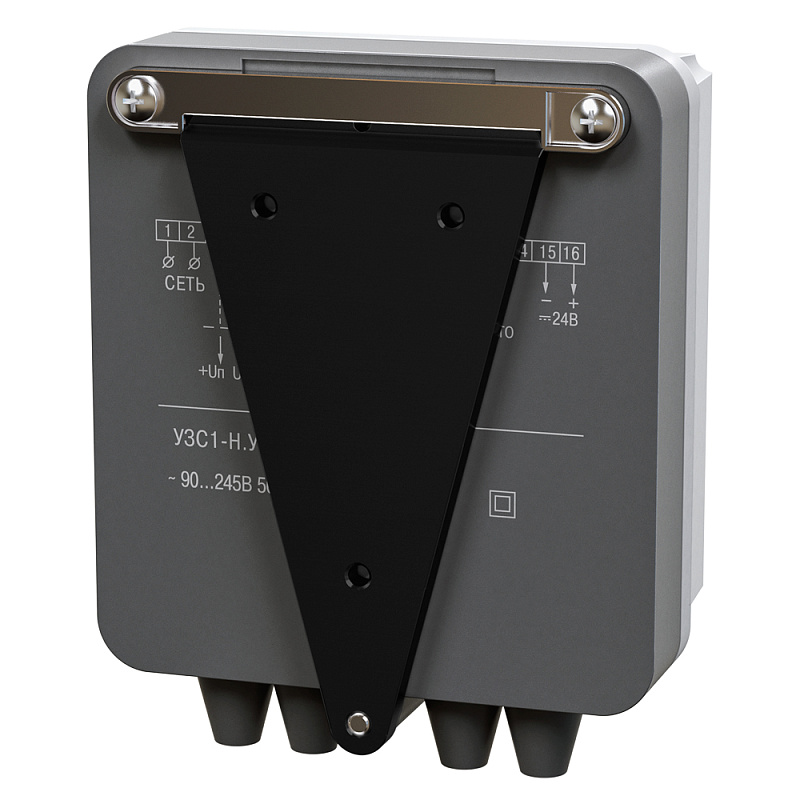

- Щитовой и настенные варианты монтажа
- Эксплуатация при температуре: -20…+50 °С
- Выходной сигнал: 4…20 мА или 0…10 В (модификации)

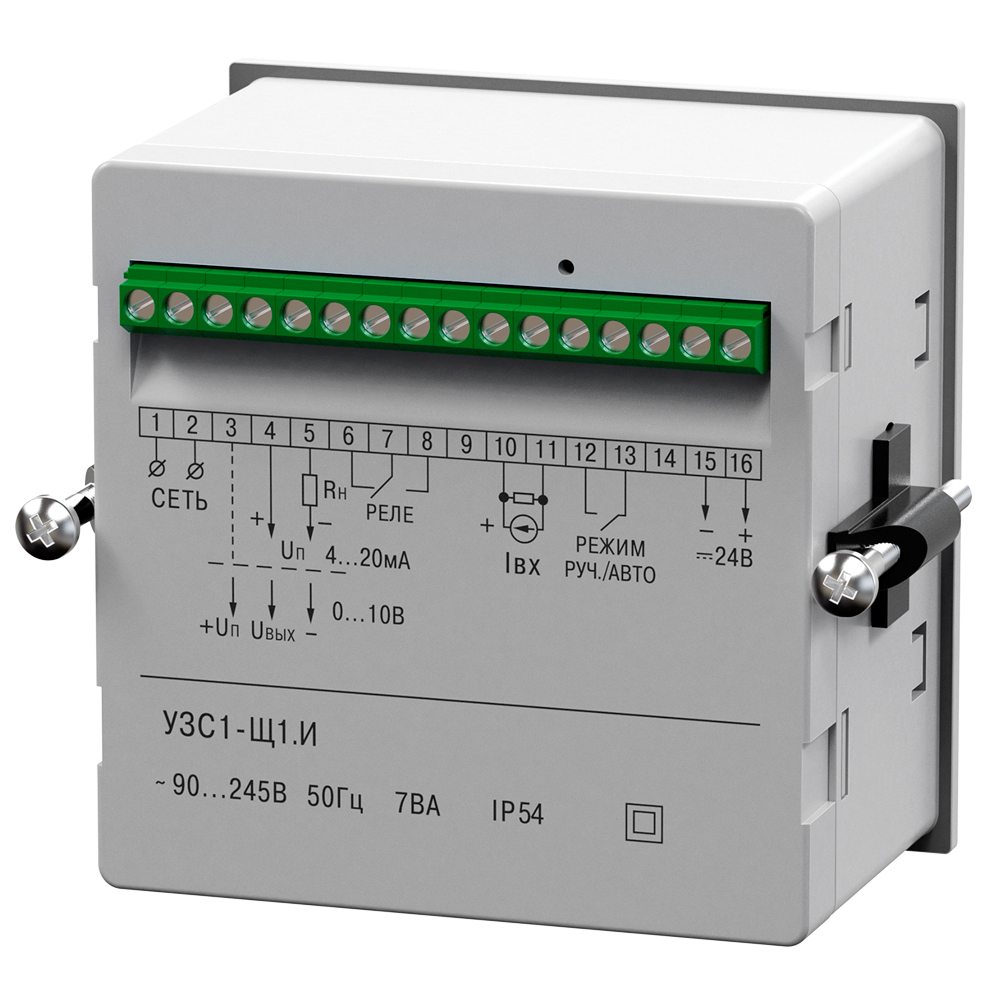

Функциональная схема
| Характеристика | Значение |
| Диапазон переменного напряжения питания, В Частота, Гц | 90...245 47…63 |
| Номинальное напряжение питания, В | 230±4 |
| Потребляемая мощность, ВА, не более | 7 |
| Напряжение встроенного источника питания постоянного тока, В | 24±2,4 |
| Максимально допустимый ток встроенного источника питания, мА | 80 |
| Тип входного сигнала, мА | 4…20 |
| Время опроса входа, сек, не более | 0,4 |
| Предел основной приведенной погрешности преобразования, % | 0,5 |
| Степень защиты корпуса | |
| - настенный Н | IP44 |
| - щитовые Щ1 и Щ2 (со стороны лицевой панели) | IP54 |
| Габаритные размеры прибора: | |
| - настенный Н, мм | (130×105×65)±1 |
| - щитовой Щ1, мм | (96×96×65)±1 |
| - щитовой Щ2, мм | (96×48×100)±1 |
| Масса прибора, кг, не более | 0,5 |
| Средний срок службы, лет | 8 |
| Допустимая нагрузка на выходе 4…20 мА, Ом, не более | 1000 |
| Диапазон допустимых напряжений питания выхода 4…20 мА | 12…30 |
| Допустимая нагрузка на выходе 0…10 В, Ом не менее | 2000 |
| Диапазон допустимых напряжений питания выхода 0…10 В | 16…30 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | -20…+55 |
| - относительная влажность воздуха не более, % (при +25 °С без конденсации влаги) | 80 |
