Диапазон температур объекта от -20°С до +400°С; ИК-разрешение 160х120; Поле обзора (FOV) 33х24; Дисплей 3,5" 320х240; Сенсорный экран; картинка в картинке; Ручная фокусировка; Функция записи видео.
Гарантия — 2 года.

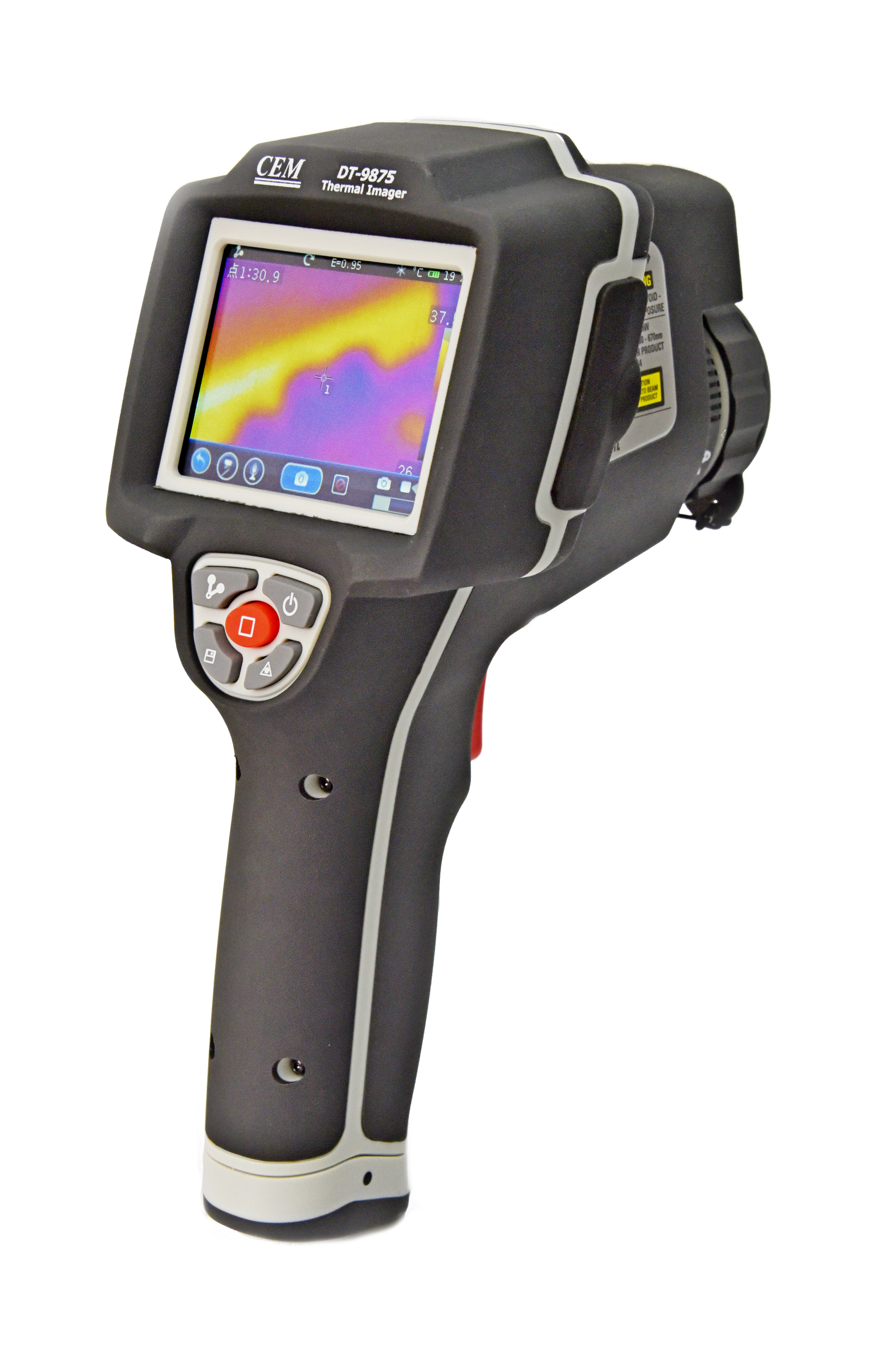

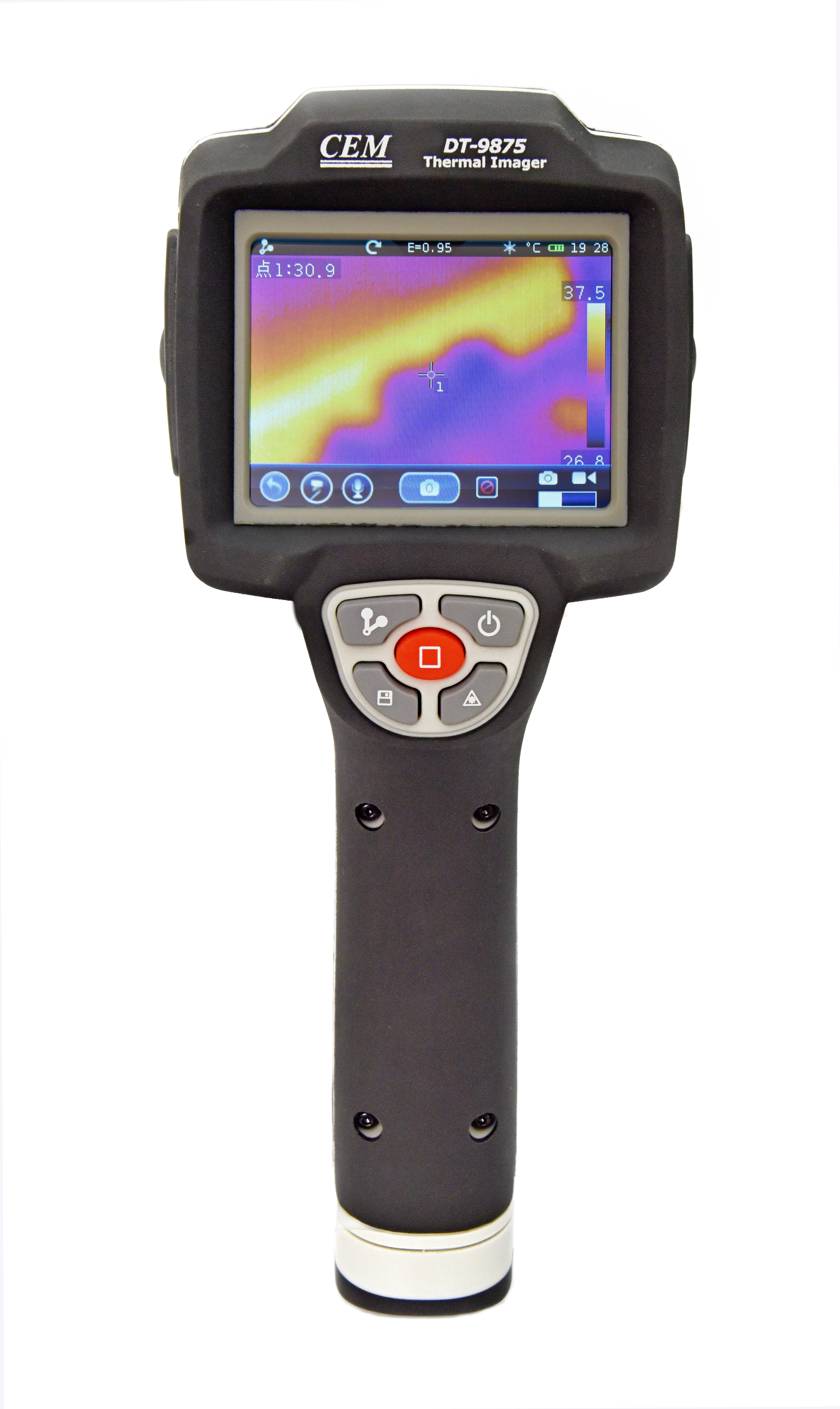

Тепловизор DT-9875 компании CEM разработан так, чтобы повседневная работа по энергоаудиту выполнялась быстрее, удобнее и более эффективно.
К особенностям тепловизора DT-9875 относится большой дисплей, чувствительный к касанию, поэтому работа с измерительными маркерами и областями стала максимально удобной. Просто устанавливаете/перемещаете маркер одним касанием к дисплею
Корпус тепловизора выполнен из ударопрочного пластика.

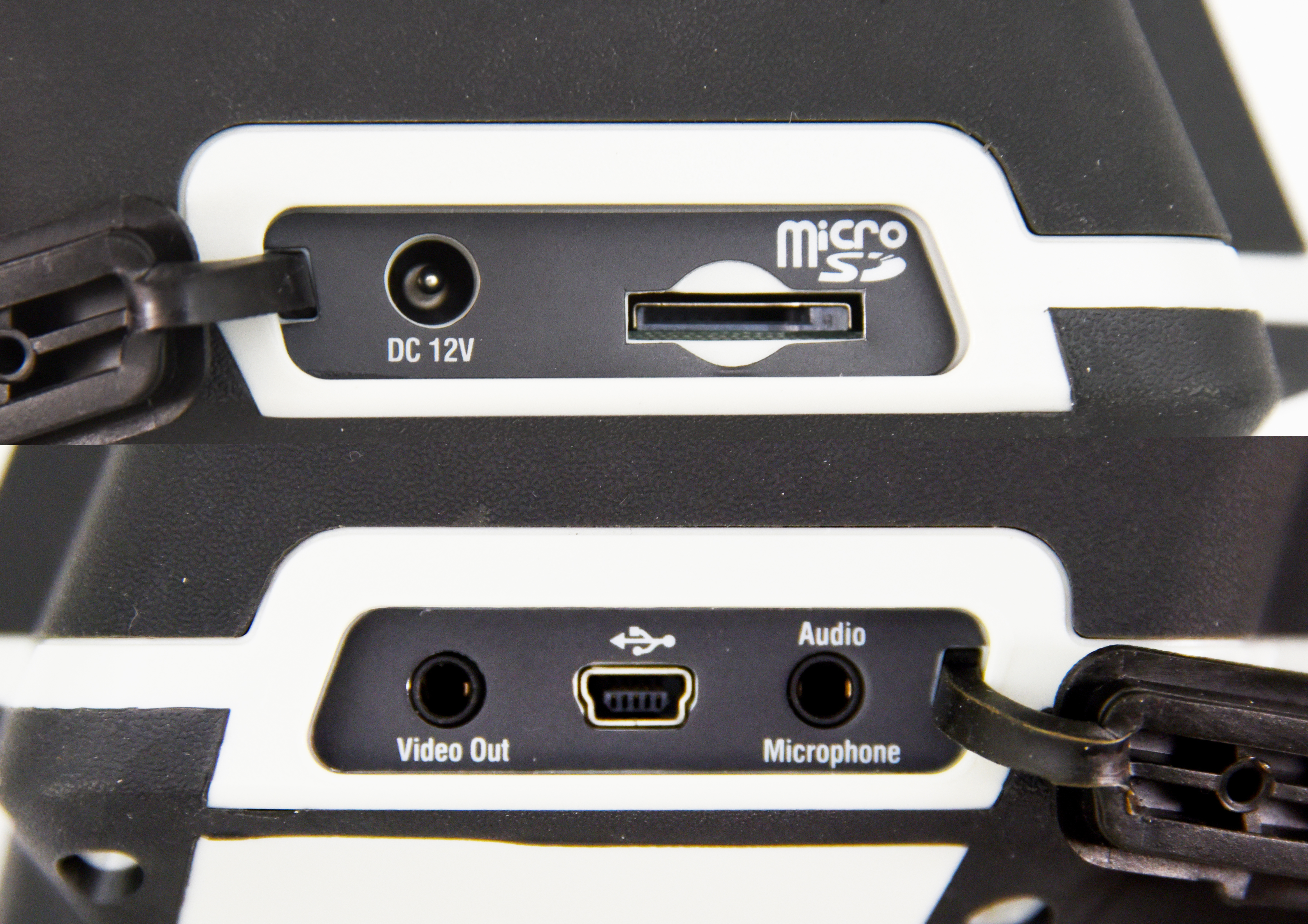

Тепловизор, представляя собой компактную фотокамеру, может потребоваться при проведении технического обслуживания, поиске и устранении неисправностей и др. проверках. Инфракрасные и стандартные снимки можно просмотреть на ЖК-мониторе, они хранятся на съемной карте памяти MicroSD. Для переноса снимков на персональный компьютер необходимо извлечь SD карту из прибора и установить ее в считывающее устройство, подключенное к компьютеру.
Помимо вышеупомянутых особенностей тепловизор выполняет видеозапись со звуковым сопровождением, имеет возможность повторного воспроизведения.
Особенности тепловизора
- Матрица: 160 х120 FPA
- Дисплей 3,5" чувствительный к касанию
- Функция картинка в картинке PiP
- Встроенная камера видимого диапазона
- 20-ти кратный зум
- Функция записи видео.
- Тепловизор оснащен системой фокусировки «IR-OptiFlex», работающей в ручном режиме
- Частота обновления кадров 50 ГЦ
Описание конструкции: Тепловизор DT-9875
|
Вид сзади 1-Объектив ИК-камеры 2-Рычаг 3-ЖК-экран 4-Кнопки 5-Батарея |

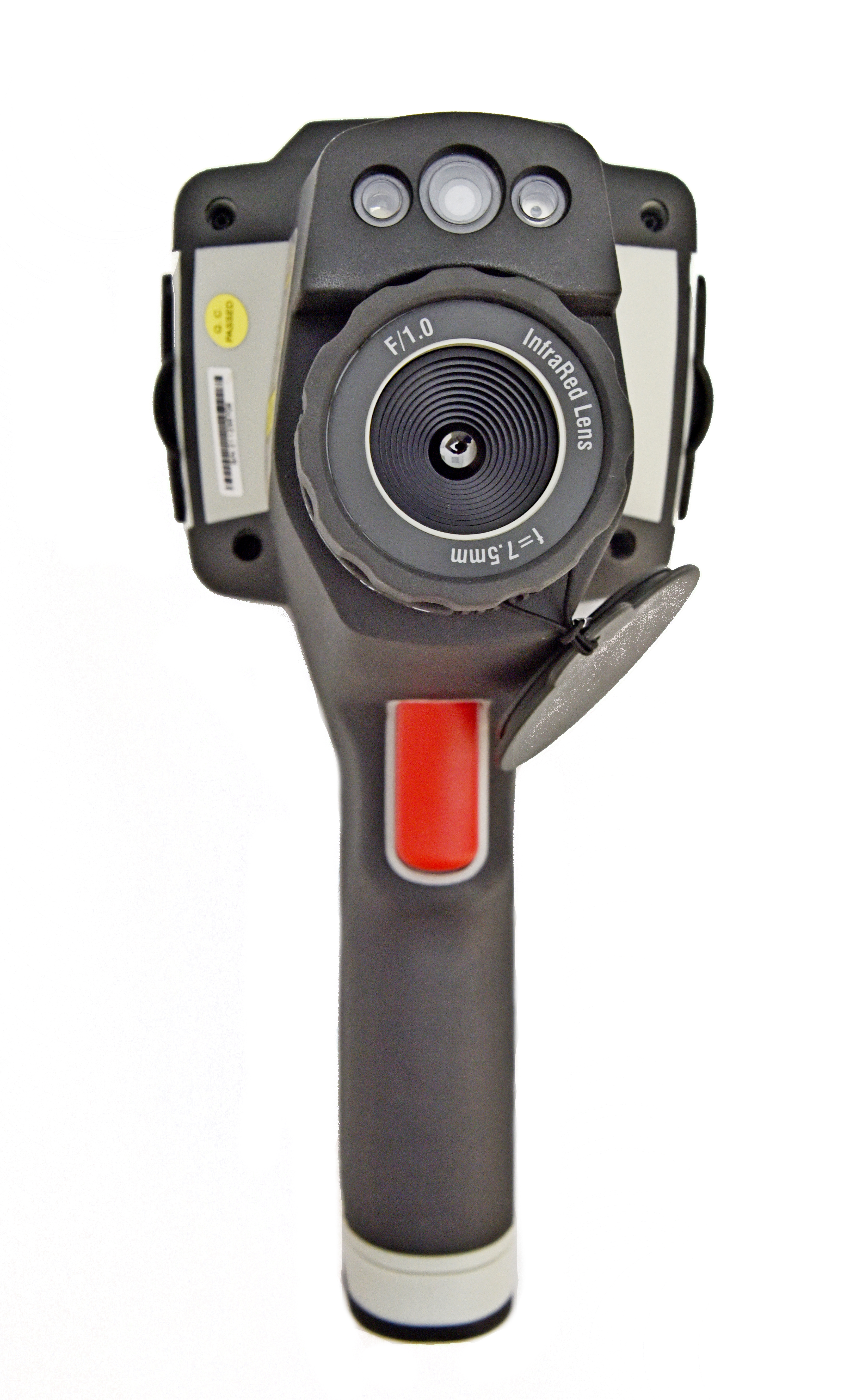

Вид спереди 6-СИД 7-Стандартная камера 8-Лазерный указатель 9-Фиксатор объектива ИК-камеры 10-Объектив ИК-камеры |
|
Основной интерфейс |
|
|
|
|
|
Технические характеристики: Тепловизор DT-9875
|
Оптические и фотографические характеристики |
|
|
Оптическое поле зрения (FOV) / Минимальное фокусное расстояние |
33° x 24°/ 0,3 м |
|
Пространственное разрешение (IFOV) |
3,33 мрад |
|
Температурная чувствительность / NETD |
<0,08°C при +30°C (+86°F)/80мК |
|
Частота обновления кадров |
50 Гц |
|
Фокусировка |
Ручная |
|
Увеличение |
1-20-кратное непрерывное, цифровое |
|
Вращение |
0°-360°, непрерывное, с шагом 1° |
|
Фокусное расстояние |
7,5 мм |
|
Матрица видеопреобразователя (FPA) / Спектральный диапазон |
Неохлаждаемый микроболометр / 8-14 мкм |
|
Детектор (ИК) |
160 x 120 пикселей |
|
Параметры изображения |
|
|
Монитор |
Сенсорный ЖК-экран, 3,5 дюйма, 320 x 240 пикселей |
|
Режим отображения |
ИК-изображение, визуальное изображение, вложенное, полученное слиянием |
|
Вложенное отображение |
ИК-область в визуальном изображении или визуальная область в ИК-изображении |
|
Цветовая палитра (варианты) |
GRAY/GRAYINV IRON/IRONINV/RAINBOW/FEATHER |
|
Измерение |
|
|
Температурный диапазон |
-20°C до 150°C (-4°F до 302°F) 0°C до 400°C (0,00°C до 400,00°C) |
|
Погрешность |
±2°C (±3,6°F) или ±2% от величины показаний |
|
Анализ результатов измерений |
|
|
Точка |
3 |
|
Линия |
2 линии (горизонтальная и вертикальная) |
|
Область |
3 зоны с мин./макс / средним значением температуры |
|
Автоматическое определение горячей/холодной точки |
Маркеры |
|
Изотерма |
Высокая/низкая/промежуточная температуры |
|
Температурная разница |
Разница между измеренной температурой и установленным значением |
|
Коэффициент теплового излучения (корректировка) |
0,01 до 1,0 |
|
Корректировка |
Коэффициент излучения, средняя температура, расстояние до объекта, относительная влажность, температурная компенсация |
|
Хранение видеозаписей |
|
|
Устройство хранения |
4ГГбит Micro SD карта |
|
Видео формат файлов |
Стандартный MPEG-4, 640x480 при 30 кадрах/сек, на карте памяти > 60 мин. |
|
Режим хранения |
ИК/визуальные изображения одновременное хранение ИК и визуальных изображений |
|
Хранение снимков |
|
|
Формат файлов |
Стандартный JPEG, в том числе, результаты измерений на карте памяти >1000 изображений |
|
Режим хранения снимков |
ИК/визуальные снимки одновременное хранение ИК и визуальных снимков |

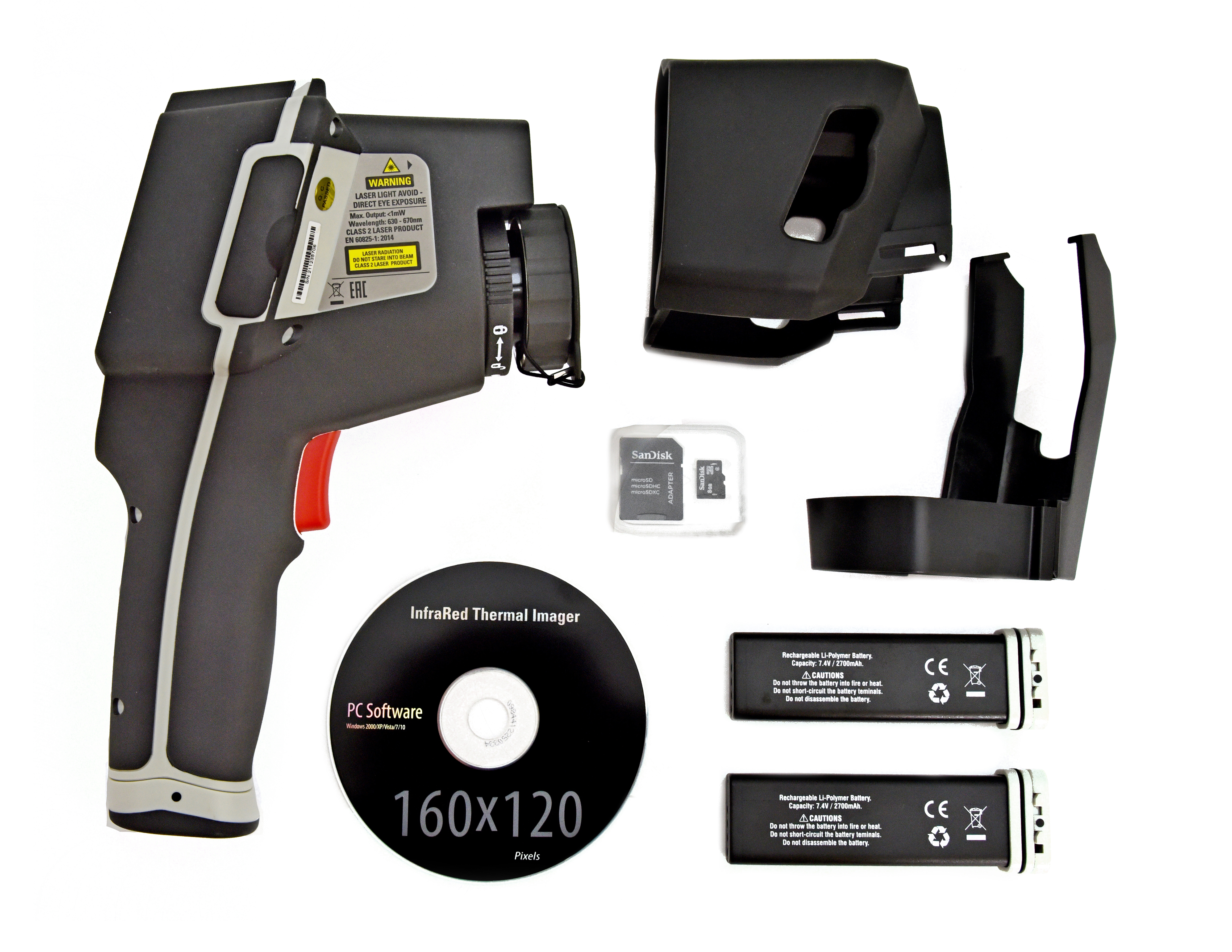

Комплект поставки тепловизора DT-9875
|
Наименование |
Количество |
Описание |
|
Тепловизор |
1 |
|
|
Объектив |
1 |
Зона обзора =33° x 24°, f=7,5 мм |
|
Крышка для объектива |
1 |
|
|
Крышка для ЖК-экрана |
1 |
|
|
Крепление для штатива |
1 |
|
|

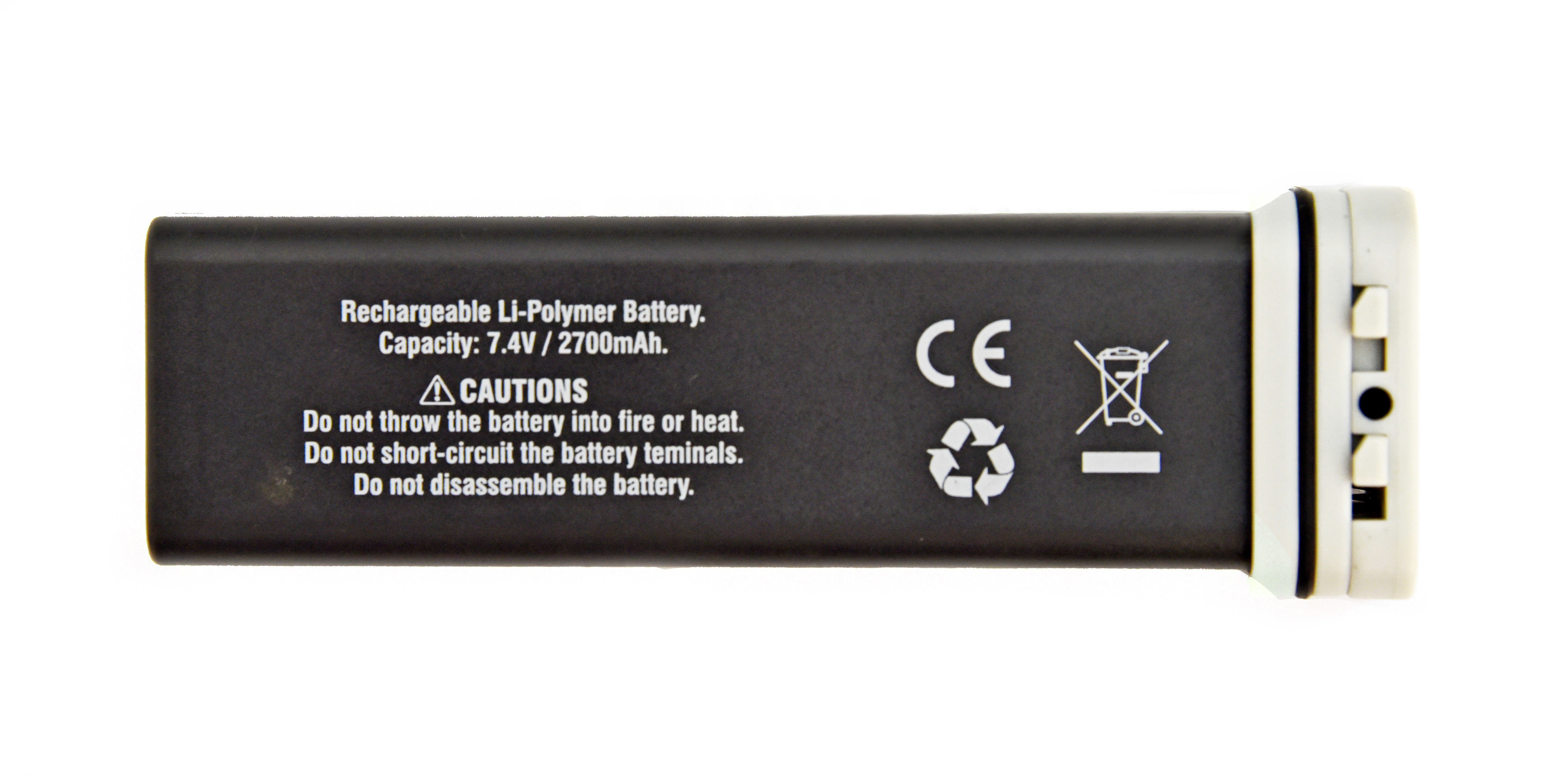

Литиевая батарея |
1 |
|
|
Сетевой адаптер |
1 |
Входное напряжение переменного тока: 100-220В, 50/60Гц, макс. 1,5A, выходное напряжение постоянного тока: 9В, 3000мА |
|
Зарядное устройство |
1 |
|
|
Микро SD карта |
1 |
4 ГГб |
|
USB кабель |
1 |
|
| RCA кабель |
1 |
|
|
Наушники |
1 |
|
|
Инструкция по эксплуатации |
1 |
|
|
Гарантийный талон |
1 |
|
|
ПО для компьютера |
1 |
|
|
CD-диск с установочной программой |
1 |
|
|

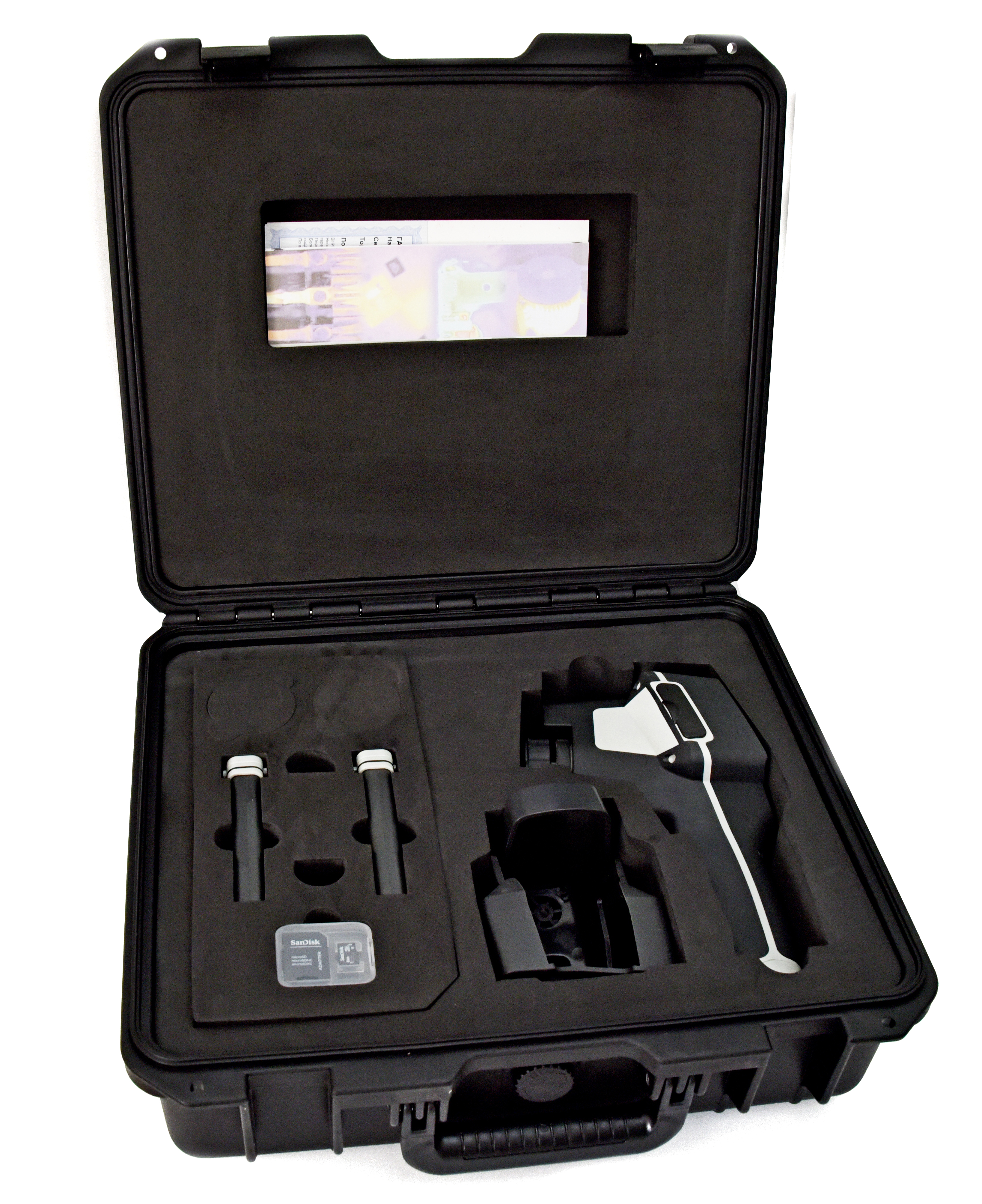

Футляр |
1 |
|
| Модель | DT-9875 |
