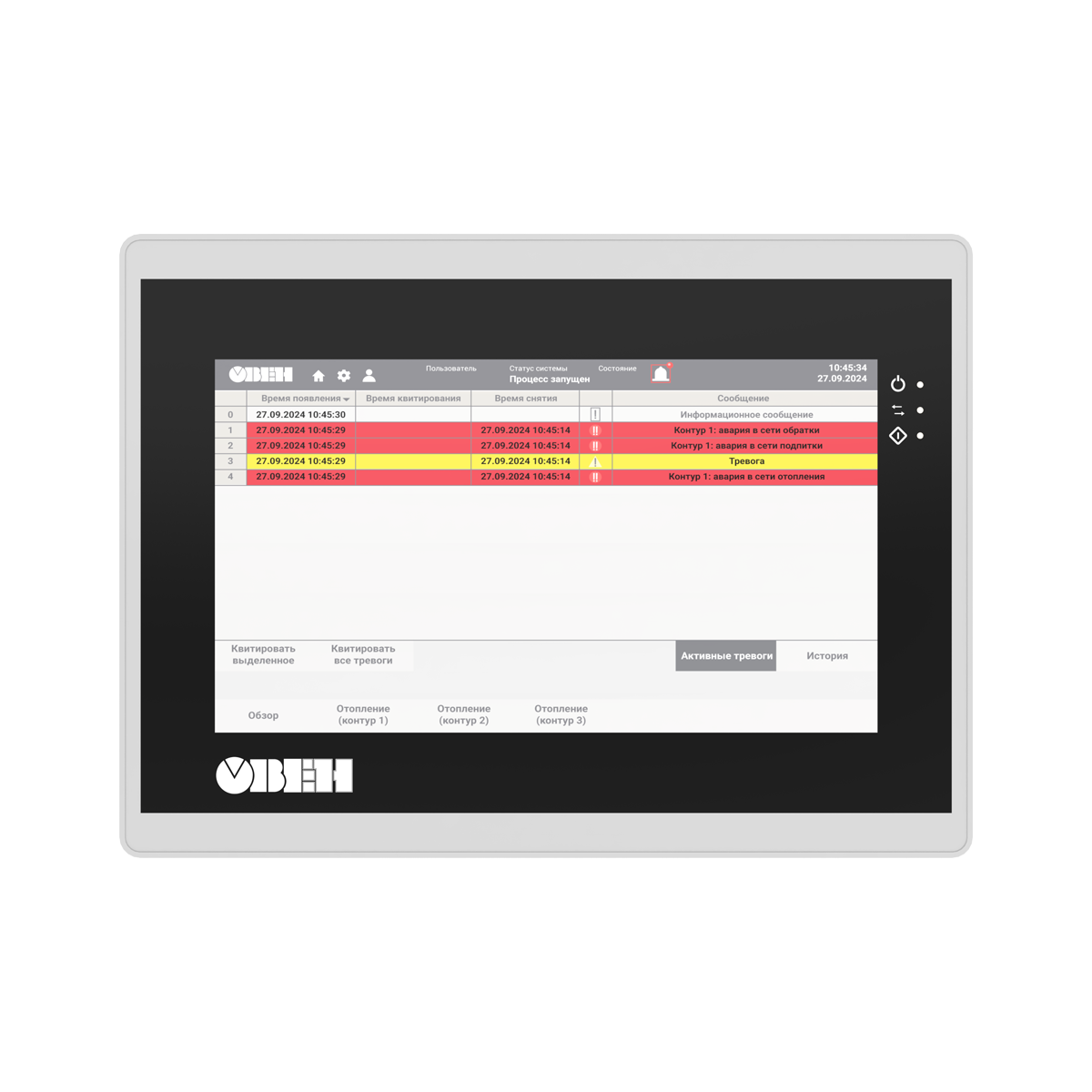

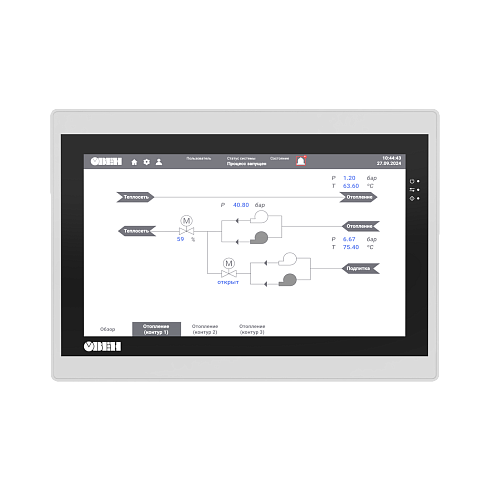

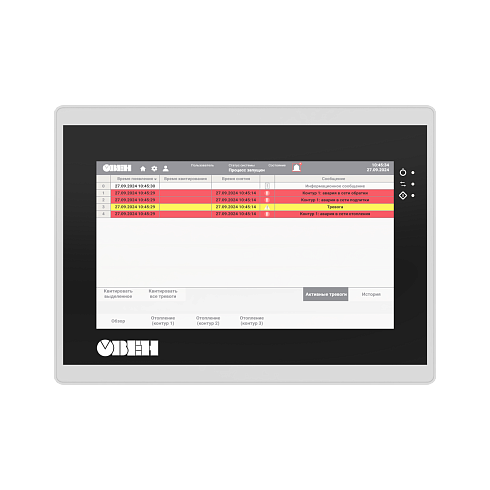

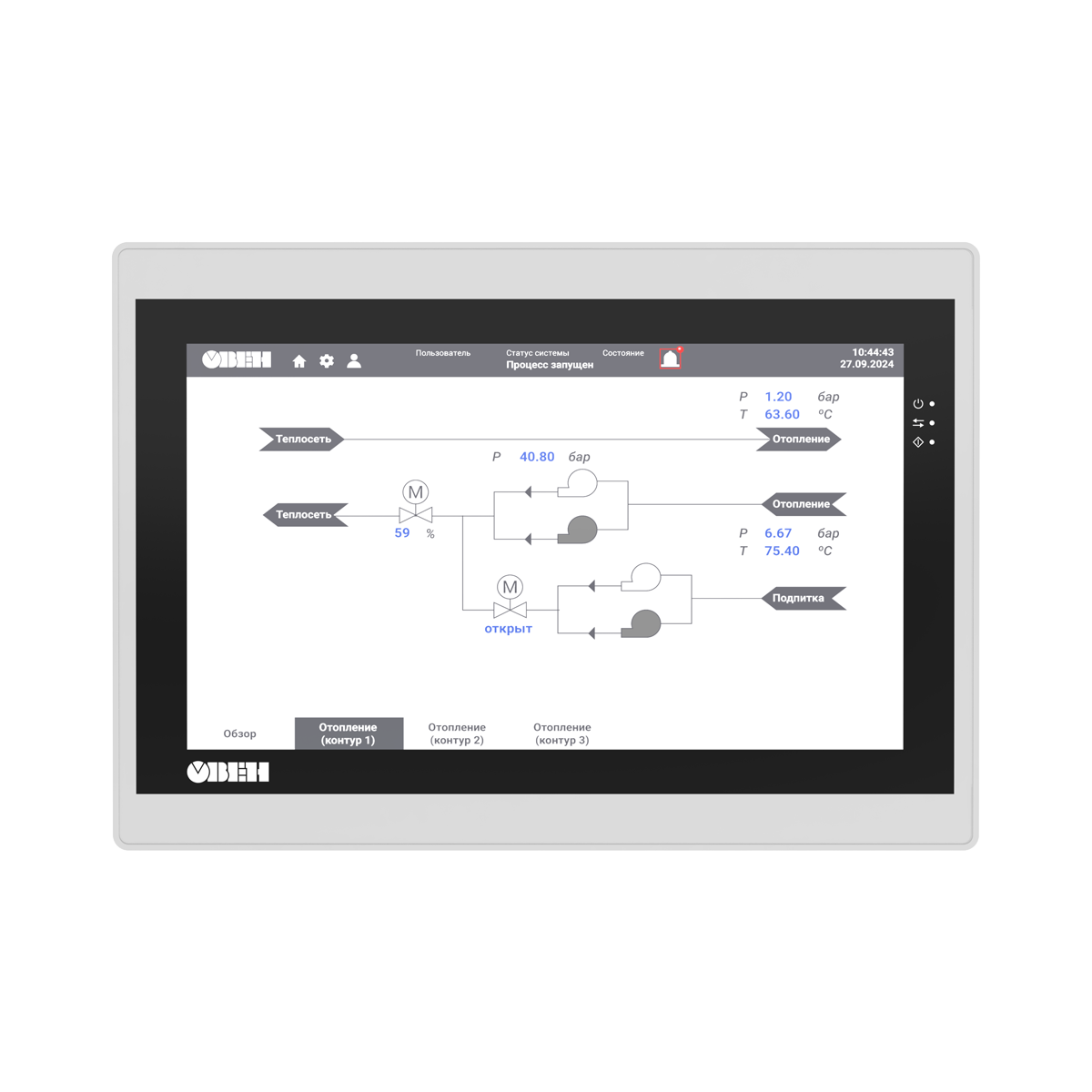

СПК210 — высокопроизводительные сенсорные панельные контроллеры, объединяющие функции программируемого логического контроллера (ПЛК) и панели оператора (HMI) в одном устройстве. Применение СПК210 позволяет разрабатывать алгоритмы и визуализацию в одной среде программирования и сэкономить место в шкафу автоматики.
Сенсорные панельные контроллеры линейки СПК210 стали эволюционным развитием линейки СПК1хх. Улучшенные технические характеристики позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Современная высокопроизводительная платформа.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
- Полная совместимость с модулями Мх110 и Мх210.
-
Разработка алгоритмов и визуализации в одной среде программирования.
Отличительные особенности
- Сенсорный резистивный дисплей 7” (800×480), 10.2” (1024×600) или 15.6” (1920×1080).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 1×RS-232, USB Host, USB Device, слот для SD-карт.
- 1×RS-485 имеет гальваническую изоляцию.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с сервисом удаленной диспетчеризации OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
- Поддержка GSM/GPRS-модемов.
- Программирование в среде CODESYS V3.5.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Поддержка прямого подключения устройств через порт USB-A – мышь, клавиатура.
- Степень защиты IP65.
Схема применения СПК210
Рекомендуются к использованию
- В системах ОВиК (HVAC).
- В сфере ЖКХ (ИТП, ЦТП).
- В АСУ водоканалов.
- Для управления климатическим оборудованием.
- В сфере производства строительных материалов.
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
Функциональная схема СПК210
| Параметр | СПК210-07 | СПК210-10 | СПК210-15 |
| Процессор | 4х Cortex-A35 | ||
| Частота | 1200 МГц | ||
| Объем ПЗУ | 4 Гб (eMMC) | ||
| Объем ОЗУ | 512 Мб (DDR3) | ||
| Объем Retain-переменных | 64 Кб (MRAM) | ||
| Минимальное время выполнения одного цикла программы | 10 мс | ||
| Часы реального времени (RTC) | Есть1) | ||
| Звук | Пьезоизлучатель, с возможностью управления из программы | ||
| Дисплей | |||
| Тип дисплея | TFT LCD, резистивный | ||
| Тип подсветки | LED (светодиодная подсветка)2) | ||
| Количество цветов | 16 млн | 16 млн | 262 тыс. |
| Диагональ | 7,0 дюймов | 10,2 дюйма | 15,6 дюйма |
| Разрешение | 800×480 пикселей | 1024×600 пикселей | 1920×1080 пикселей |
| Размер пикселя (ширина×высота) | 0,1926×0,1790 мм | 0,2775×0,2760 мм | 0,17925×0,17925 мм |
| Рабочая зона дисплея (ширина×высота) | 154,08×85,92 мм | 222,00×132,48 мм | 344,16×193,59 мм |
| Яркость | 300 кд/м2 | 350 кд/м2 | 250 кд/м2 |
| Контрастность | 500:1 | 800:1 | |
| Угол обзора слева/справа/сверху/снизу | 80/80/60/80° | 65/65/45/65° | 85/85/85/85° |
| Время наработки на отказ подсветки, не менее | 60 000 часов при температуре +25 °C | ||
| Интерфейсы | |||
| COM-порты | 3 × RS-485, 1 × RS-232; на портах RS-485-1, RS-485-2, RS-485-3 имеются подтягивающие резисторы. Сопротивление резисторов соответственно равно 1 кОм, 1 кОм, 10 кОм; тип разъема DB9M (RS-485-1, RS-485-2, RS-232), клеммы (RS-485-3); интерфейс RS-485-3 имеет индивидуальную гальваническую изоляцию 1000 В относительно всех остальных узлов прибора; сигналы RS-232 – Rx, Tx, GND; сигналы RS-485 – A, B; все интерфейсы являются независимыми; поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3); в комплект поставки входит адаптер СПК210, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер и интерфейс RS-485-3 имеют встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. | ||
| Ethernet | 1 × Ethernet 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации; поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client/Broker), SNMP (Manager/Agent)3 | ||
| USB Device | 1 × USB 2.0 B (для загрузки проектов и подключения в режиме Mass Storage Device)4) | ||
| USB Host5) | 1 × USB 2.0 A (для архивов, импорта файлов рецептов, загрузки проектов, максимальный ток потребления подключаемых устройств – 500 мА) | ||
| SD Card6) | Для архивов, импорта файлов рецептов, загрузки проектов | ||
| Питание7) | |||
| Тип питающего напряжения | Постоянное | ||
| Диапазон питающего напряжения | 15…28 В | ||
| Номинальное напряжение питания | 24 В | ||
| Максимальный потребляемый ток в момент запуска, не более | 14 А в течение 200 мкс | ||
| Максимальная потребляемая мощность в установившемся режиме, не более8) | 15 Вт | 20 Вт | |
| Сопротивление изоляции | 10 МОм при 500 В постоянного тока | ||
| Напряжение изоляции | 500 В переменного тока (не более минуты) | ||
| Программирование | |||
| Версия ОС | Linux 4.19.232-rt104 | ||
| Среда программирования | CODESYS V3.5 SP17 Patch 3 | ||
| Корпус | |||
| Конструктивное исполнение | Для щитового крепления | ||
| Тип вентиляции | Естественная вентиляция | ||
| Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут | ||
| Габаритные размеры | (201,2×147,2×39) ± 1 мм | (272×191×41,5) ± 1 мм | (403 × 253× 35,2) ± 1 мм |
| Установочные размеры | 192×138 мм | 260×179 мм | 394 × 244 мм |
| Степень защиты корпуса по ГОСТ 14524: | |||
| - со стороны лицевой панели | IP65 | ||
| - со стороны задней панели | IP20 | ||
| Общие характеристики | |||
| Масса брутто, не более | 1 кг | 1,6 кг | 2,8 кг |
| Средний срок службы, не менее | 10 лет | ||
| Средняя наработка на отказ, не менее | 60 000 ч | ||
| Рабочая температура | -10…+55 °С | 0…+50 °С | |
| Рабочая влажность | 30…80 % (без конденсации) | ||
Примечание
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Можно реализовать нестандартные протоколы.
4) Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
6) У СПК210-15 разъем MicroSD.
7) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
8) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
