Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.

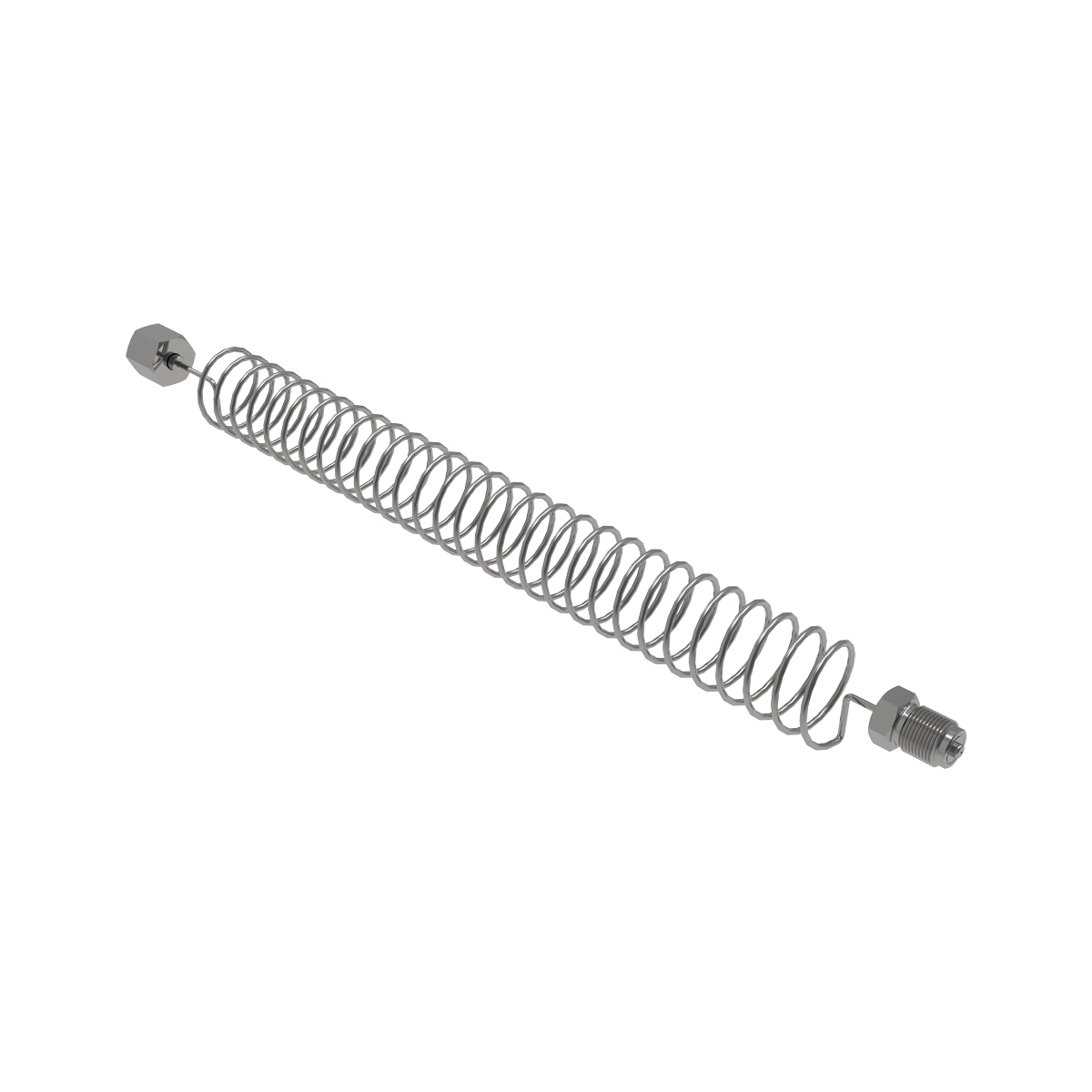

Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Технические характеристики
| Параметр | Значение | ||
| Наименование | Трубка отводная ТО | Трубка импульсная ТИ | |
| Материал трубки | Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) | Нержавеющая сталь AISI304 (08х18н10) | |
| Рабочее давление, МПа | до 20 | ||
| Максимальная рабочая температура, °С | до + 350 | ||
| Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 | |
| Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 | |
