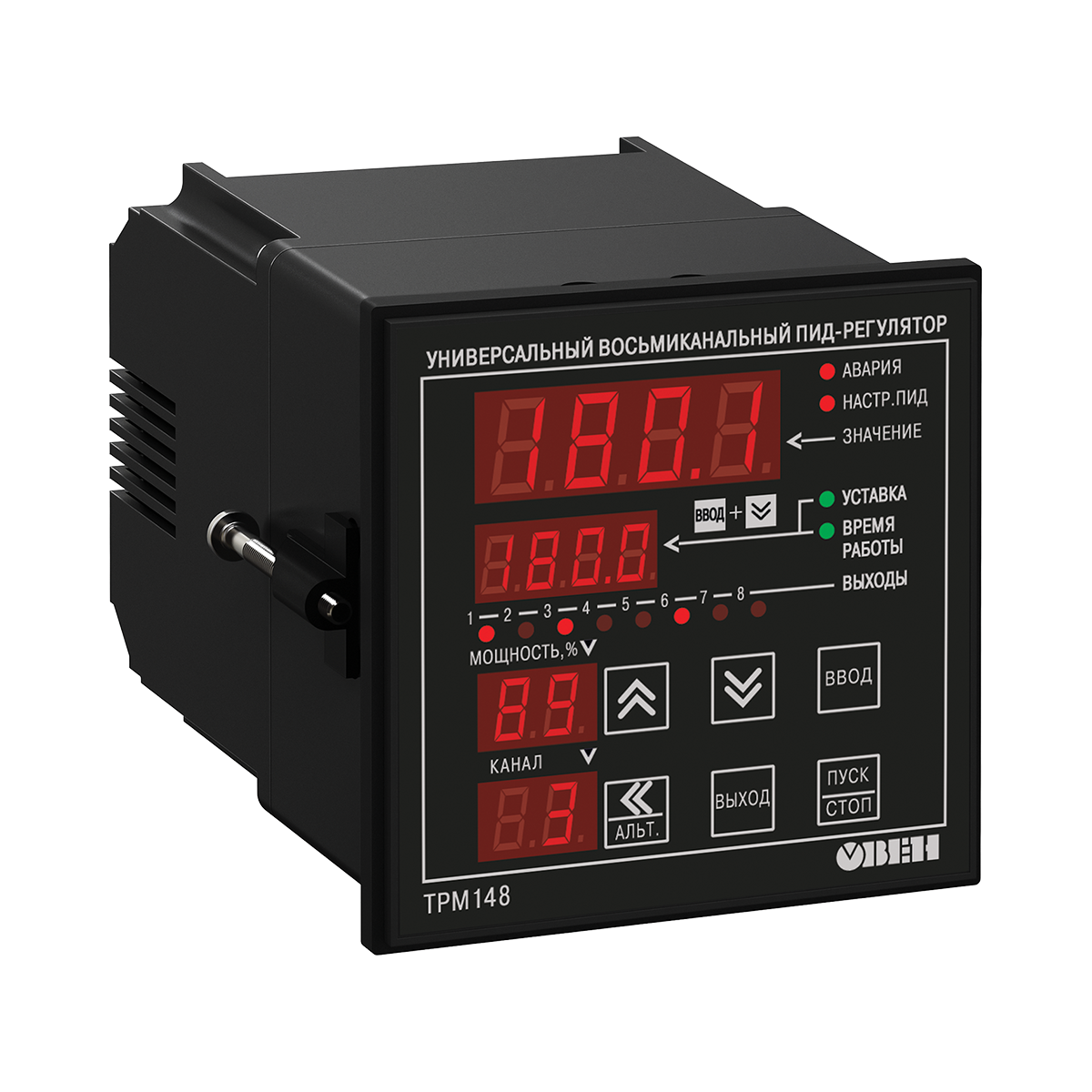

ТРМ148 — это восьмиканальный ПИД-регулятор с интерфейсом RS-485 и поддержкой протокола Modbus, предназначенный для построения многозонных систем мониторинга и управления.
Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и 8 гибко настраиваемыми выходами — реле, транзисторы, симисторы, аналоговые сигналы 4…20 мА или 0…10 В, а также выходом для управления ТТР. Благодаря этому прибор удобен для управления нагревателями, двигателями, клапанами и приводами.
Регулятор легко настраивается через фронтальную панель или ПК: доступны готовые конфигурации, программа быстрого запуска, автонастройка ПИД-параметров, построение графиков уставок и разные уровни доступа для операторов и инженеров.
ПИД-регулятор ТРМ148 применяется в пищевой и химической промышленности, в печах, сушильных камерах, теплицах, системах климат-контроля, а также на объектах, где важно поддерживать стабильные параметры среды.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 8 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.
| ТРМ148 [M01] | ТРМ138 [M02] с USB |
|
|
|
| 96х96х145 мм | 144х169х50,5 мм |
| Сертификат СИ | Сертификат СИ |
| Шесть | Четыре |
| 12 индикаторов | 12 индикаторов |
| Трещотка (защелкивающийся фиксатор) | Штыревой зацеп |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК | Настройка с ПК |
| 21 | 50 дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Сигнализатор Регистратор | Алгоритм регулирования Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок | Работа по графику уставок |
| +1…+50 °С | -40…+50 °С |
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485](https://owen.ru/uploads/544/trm138_new.png "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485")
| Напряжение питания | 90...245 В перем. тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 12 ВА |
| Количество входов для подключения датчиков | 8 |
| Время опроса одного входа | не более 0,5 с |
| Количество каналов регулирования | 8 |
| Количество выходных элементов | 8 |
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН), Modbus ASCII/RTU |
| Напряжение встроенного источника питания активных датчиков | 24 ± 3 В |
| Максимальный ток встроенного источника питания | 180 мА |
| Тип и габаритные размеры корпуса | Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм |
| Степень защиты корпуса | IP54 со cтороны передней панели |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | 0,25 % |
| ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+200 °С | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
| ТХА (К) | –200…+1300 °С | 1 °С | |
| ТЖК (J) | –200…+1200 °С | 1 °С | |
| ТНН (N) | –200…+1300 °С | 1 °С | |
| ТПП (S), ТПП (R) | 0…+1750 °С | 1 °С | |
| ТПР (B) | +200…+1800 °С | 1 °С | |
| ТВР (А-1) | 0…+2500 °С | 1 °С | |
| ТВР (А-2) | 0…+1800 °С | 1 °С | |
| ТВР (А-3) | 0…+1600 °С | 1 °С | |
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
| Датчик положения задвижки: | |||
| – резистивный 0,9 кОм; 2,0 кОм | 0…100 % | 1 % | 0,25 % |
| – токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
| С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
| Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
| Температура окружающего воздуха | +1…+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
