Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.
Функциональные возможности
- ПИД регулирование или on/off-регулирование для управления только в режимах нагрева.
- Дистанционный мониторинг и управление через облачный сервис OwenCloud
- Мобильное приложение для управления температурой для Android и IOS
- До 2-х реле для сигнализации о текущей температуре.
- Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
- Поддержка всех распространенных в России датчиков температуры.
- Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
- Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).

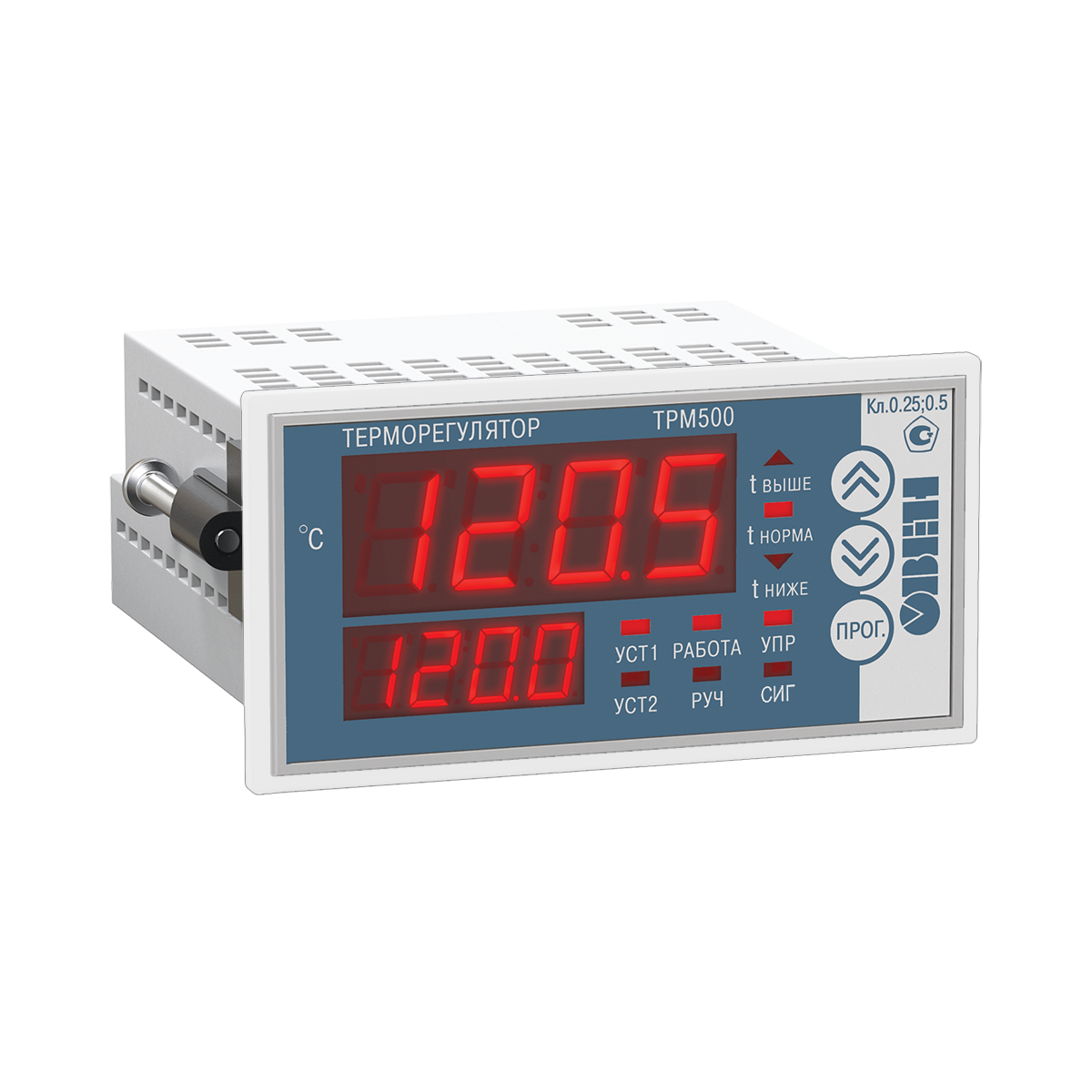

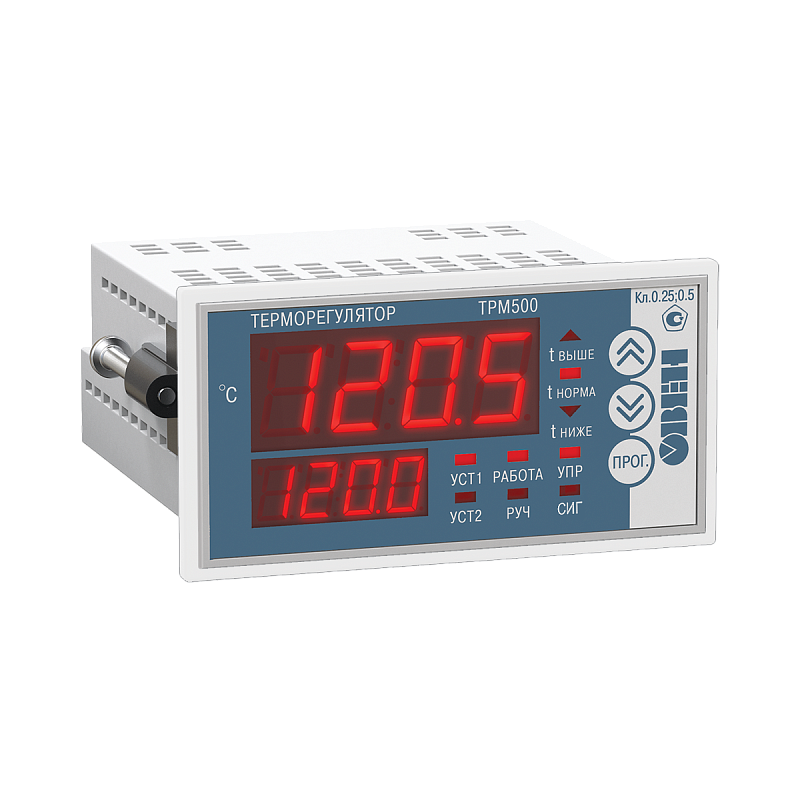

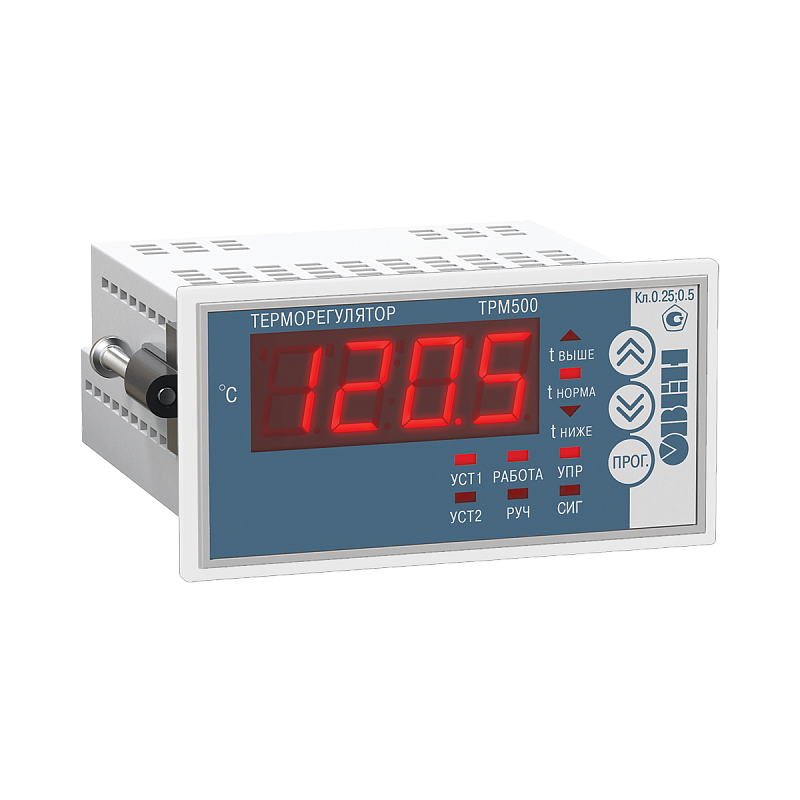

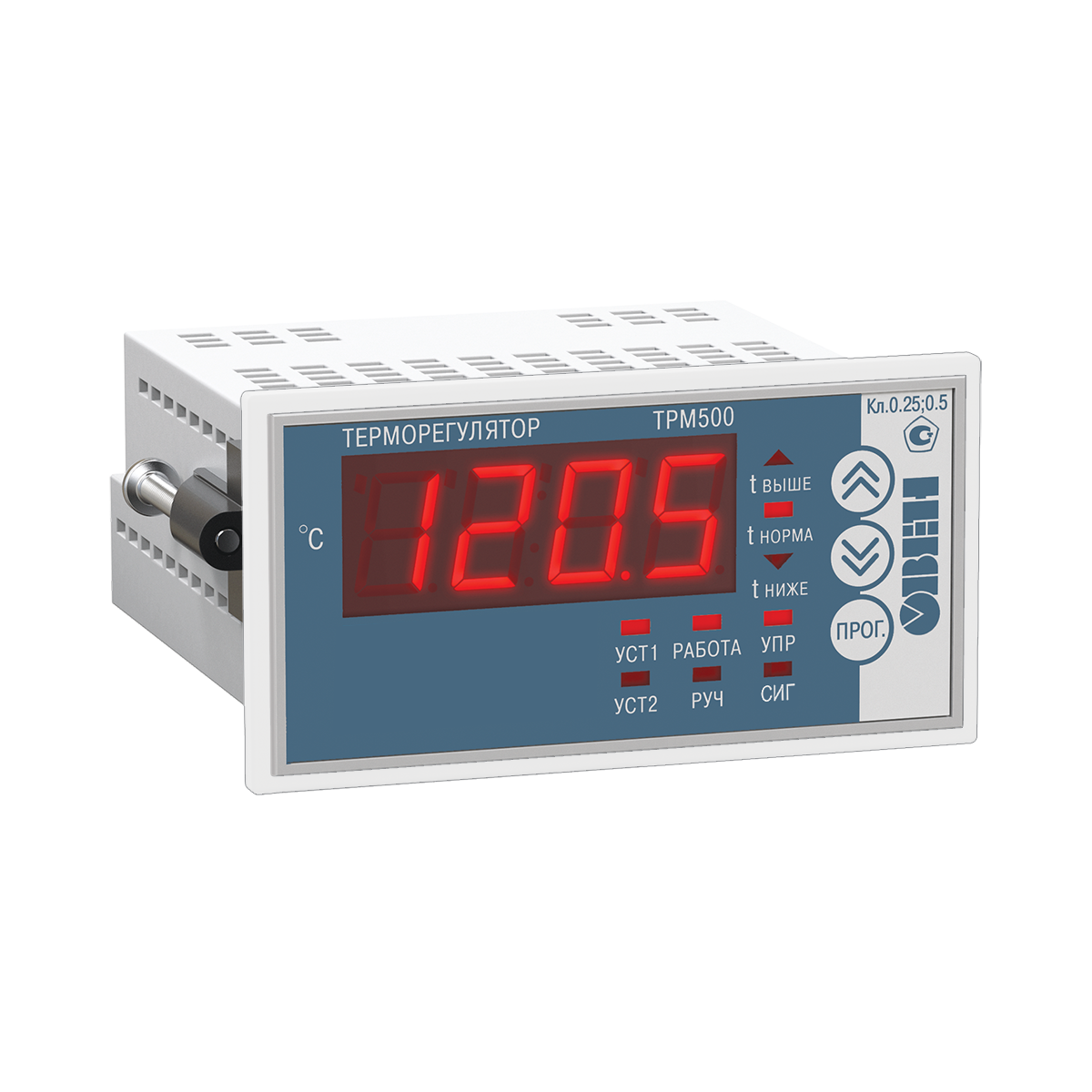

- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
| Характеристика | Значение | |
| Напряжение питания | 96…264 В переменного тока | |
| Потребляемая мощность | Не более 5 Вт | |
| Поддержка типов датчиков | ||
| ТС | 50/100/500/1000 (М, Сu, П, Pt), 53М | |
| ТП | L, J, N, K, T, S, R, B, A-1, A-2, A-3 | |
| Основная приведенная погрешность | ||
| ТС | 0,25 % | |
| ТП | 0,5 % | |
| Время опроса входа | ||
| ТС | 0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения) | |
| ТП | 0,2 сек | |
| Схема подключения ТС | 2-, 3- или 4-проводная | |
| Компенсация холодных концов ТП | встроенная | |
| Сопротивление линий связи «прибор-датчик» | ||
| для ТС | Не более 15 Ом | |
| для ТП | Не более 100 Ом | |
| Сопротивление внешнего ключа | ||
| В замкнутом состоянии | Не более 70 Ом | |
| В разомкнутом состоянии | Не менее 1000 Ом | |
| Типы ВУ | ||
| Выход 1 | ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi | ТРМ500-Щ2.30А |
| Электромагнитное реле,
| Электромагнитное реле,
| |
| Выход 2 | Реле электромеханическое 3 А | |
| Выход 3 | Логический выход под управление ТТР | |
| Логические уровни выхода 3 (для ТТР) | ||
| Низкий уровень (ТТР закрыто) | 0 В | |
| Высокий уровень (ТТР открыто) | 4…5,5 В | |
| Допустимый ток на выходе 3 (для ТТР) | 25…40 мА | |
| Габариты корпуса, тип | 96×48×100 мм, Щ2 | |
| Условия эксплуатации | ||
| Температура окружающего воздуха | -20…+50 °С | |
| Влажность | 30…80 % при температуре +35 °С | |
| Гарантийный срок обслуживания | 2 года | |
| Характеристики встроенного шлюза для доступа к сервису OwenCloud | ||
| Тип интерфейса связи | Wi-Fi | |
| Стандарт связи | 802.11b/g/n | |
| Тип приемопередающей антенны | Встроенная | |
| Режимы работы в сети Wi-Fi | «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет | |
| «Клиент» – для обмена данными с сервисом OwenCloud | ||
| Настройка параметров локальной сети Wi-Fi | Через встроенный web-сервер | |
| Параметры, доступные для чтения и записи в сервисе OwenCloud | ||
| Название параметра | Код в меню прибора | Доступ |
| Текущее измеренное значение | PV | Чтение |
| Уставка 1 | SP1 | Чтение/запись |
| Уставка 2 | SP2 | Чтение/запись |
| Гистерезис | HYSt | Чтение/запись |
| Нижний порог сигнализации | U.Lo | Чтение/запись |
| Верхний порог сигнализации | U.Hi | Чтение/запись |
| Выходная мощность | PPY | Чтение/запись |
| Текущее состояние дискретного входа | di.St | Чтение/запись |
| Режим работы дискретного входа | inP.F | Чтение/запись |
| Разрешение удаленного управления дискретным входом | di.rc | Чтение/запись |
| Сила сигнала по текущей точке доступа | SigPWR | Чтение |
| Сумма уставок 1 и 2 | SumSP | Чтение |
| Текущая точка доступа | CurAP | Чтение |
