Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.
ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Основные функции прибора ОВЕН ТРМ12
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
- ПИД-регулирование управляемой величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана;
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора для настройки коэффициентов.
- Подключение датчика положения задвижки ко входу 2.
- График отопления по уличной температуре.
- Дистанционный пуск и остановка ПИД-регулятора.
- Сигнализация об обрыве в цепи регулирования (LBA).
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Защита настроек для разных групп специалистов.
Преимущества
| Параметр | Значение | |||
| Напряжение питания | ~90…264 В (номинальное 230В) =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Функции входа 1 | Измерительный | |||
| Функции входа 2 | Измерительный (в том числе датчик положения) | |||
| Дополнительный (дистанционный пуск и останов регулирования) | ||||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

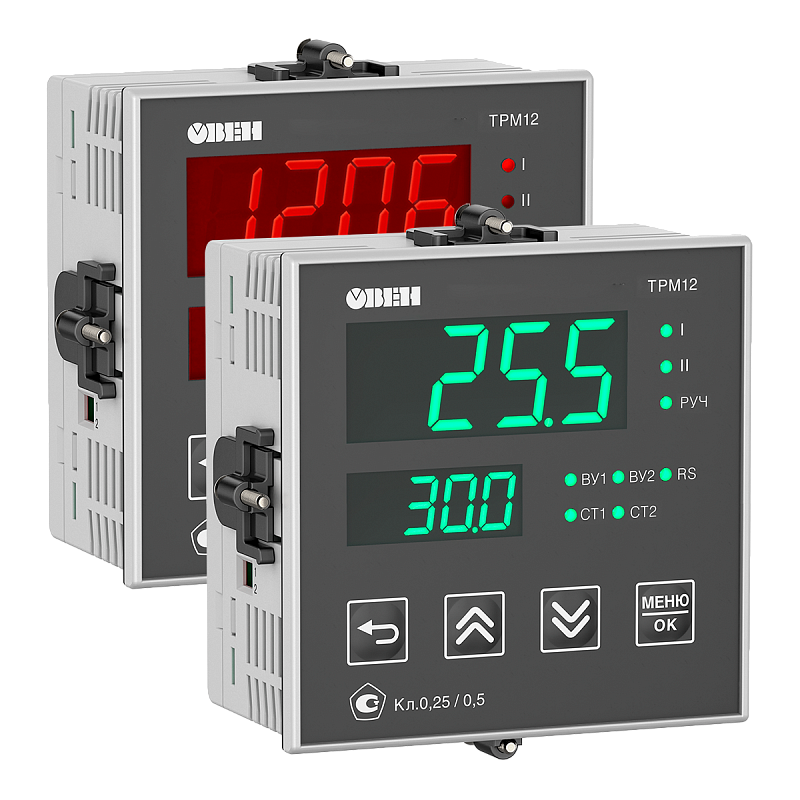

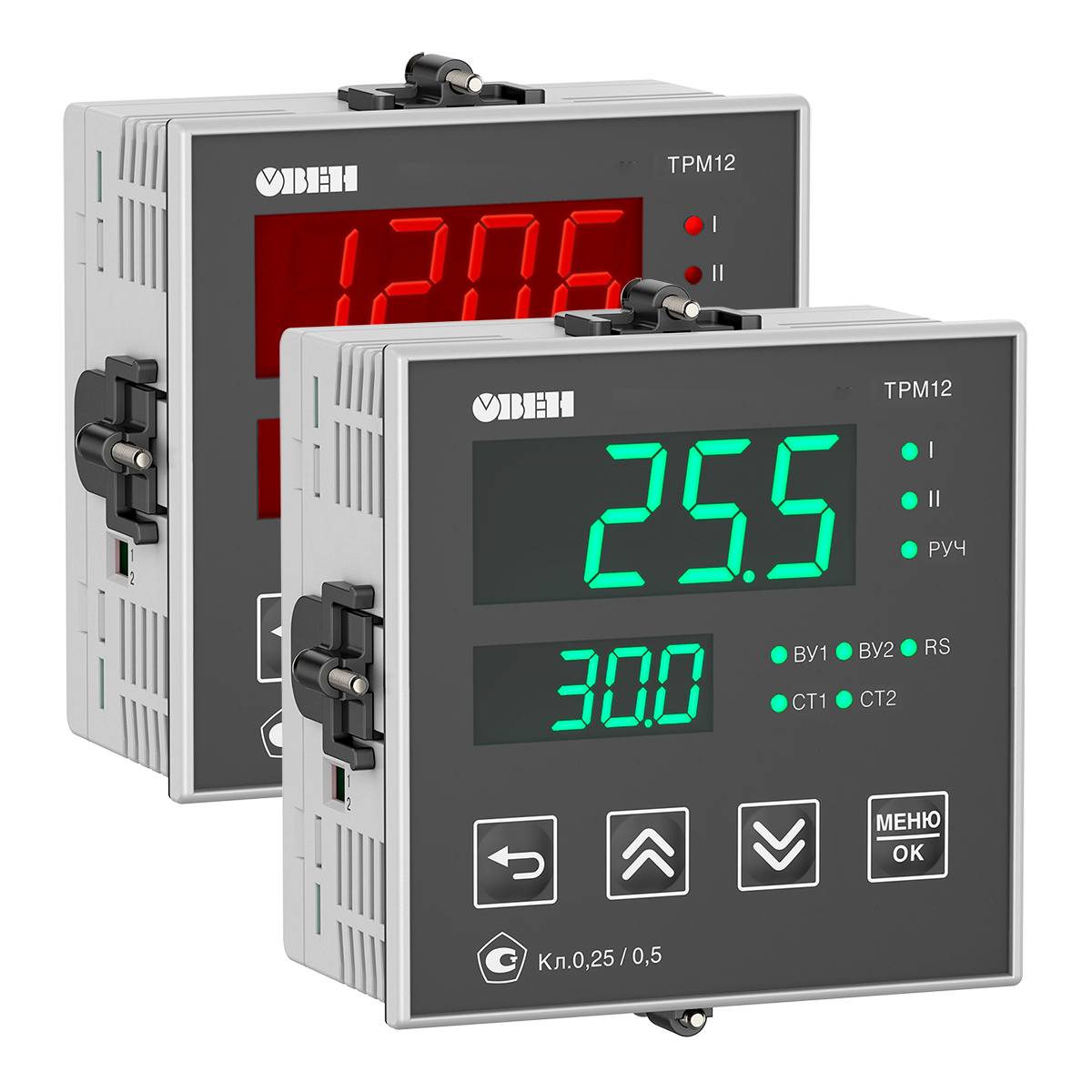

| Щитовой Щ1 | 96×96×53 мм, IP54* | |||

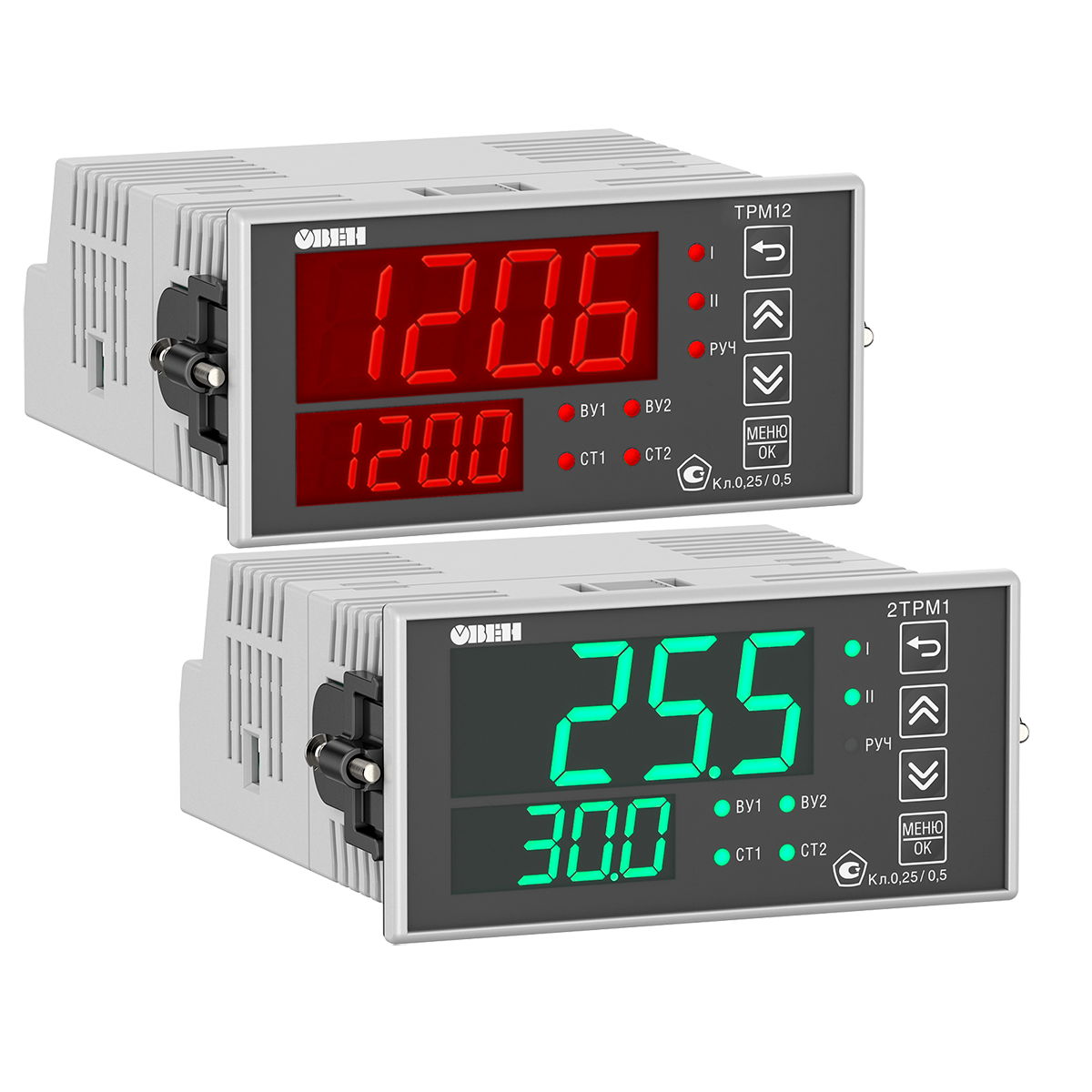

| Щитовой Щ2 | 96×48×100 мм, IP54* | |||

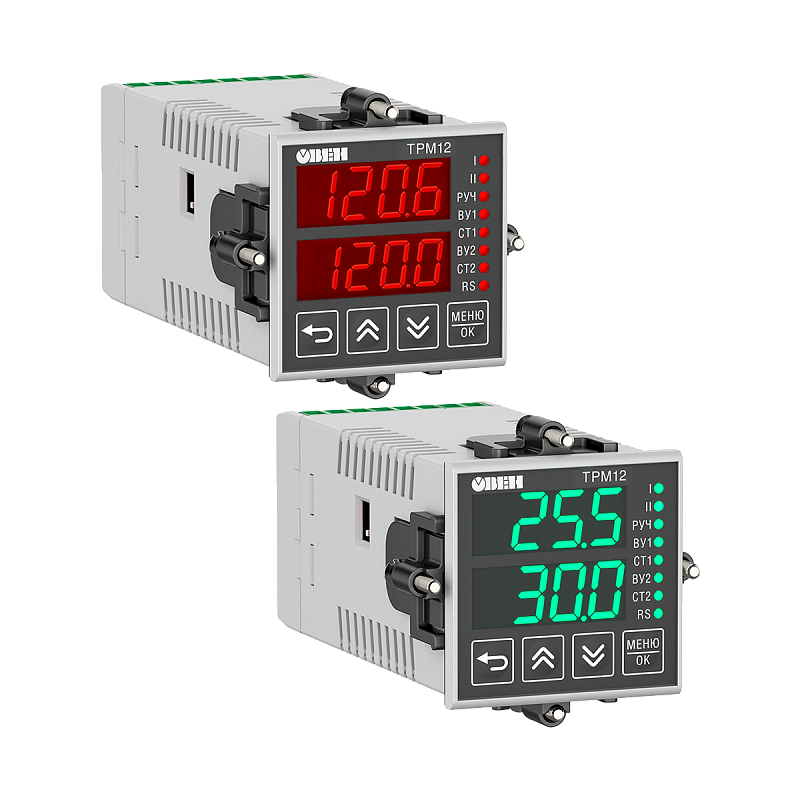

| Щитовой Щ5 | 48×48×103 мм, IP54* | |||
| Настенный Н | 110×129×69 мм, IP66** | |||

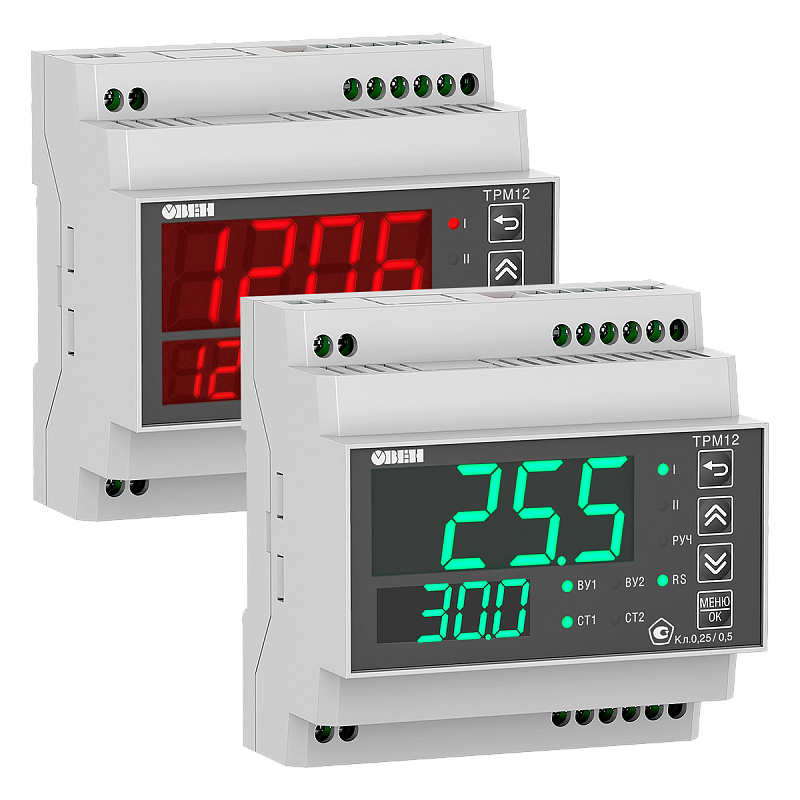

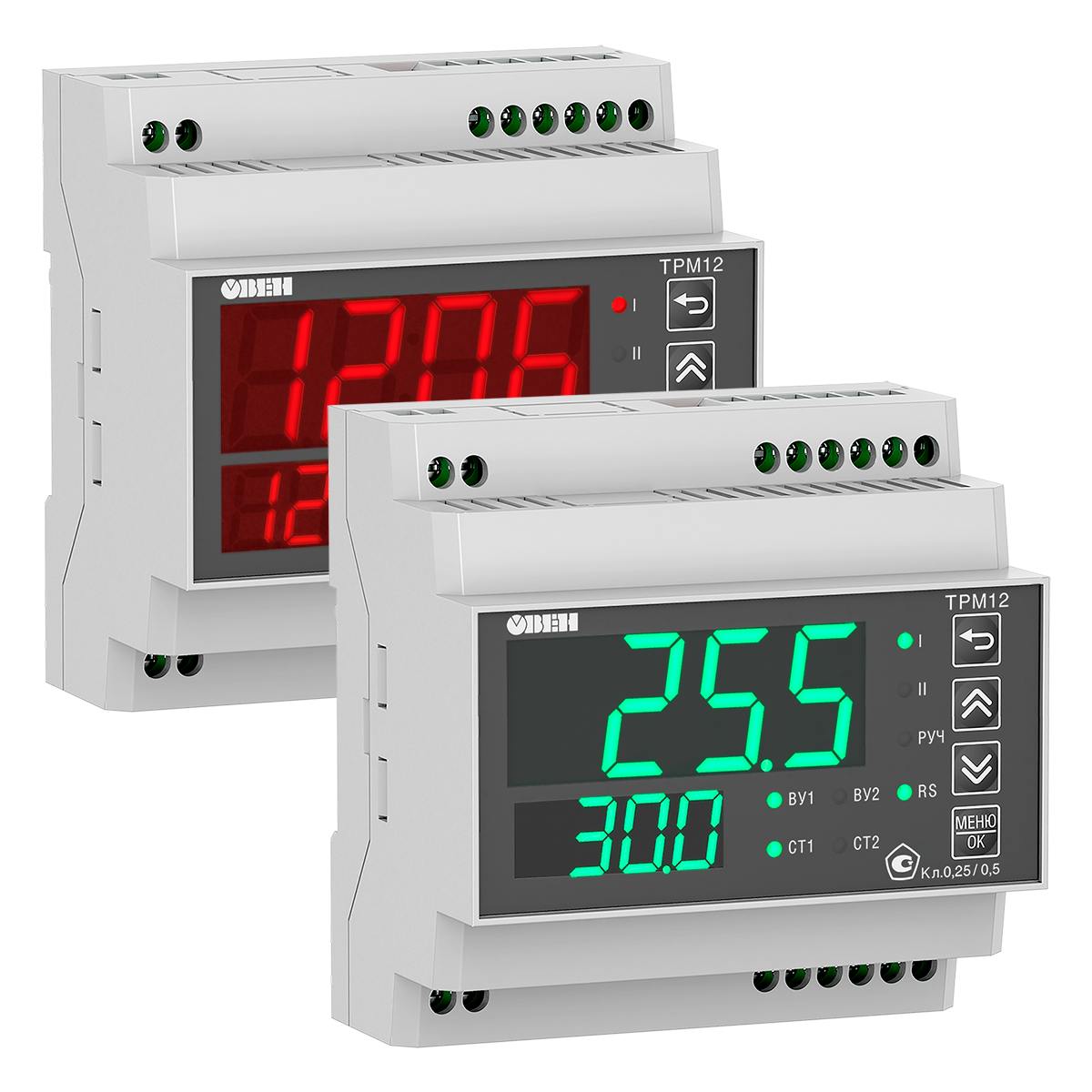

| DIN-реечный | 90×88×59 мм, IP20 | |||
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
| Характеристики выходных устройств | ||||
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
