ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Преимущества
| Параметр | Значение | |||
| Напряжение питания | ~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 1 | |||
| Функции входа 1 | Измерительный | |||
| Функции входа 2 | Дополнительный (дистанционный пуск и останов регулирования) | |||
| Время опроса входа: | Не более 1 секунды | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Предел основной приведенной погрешности измерения | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

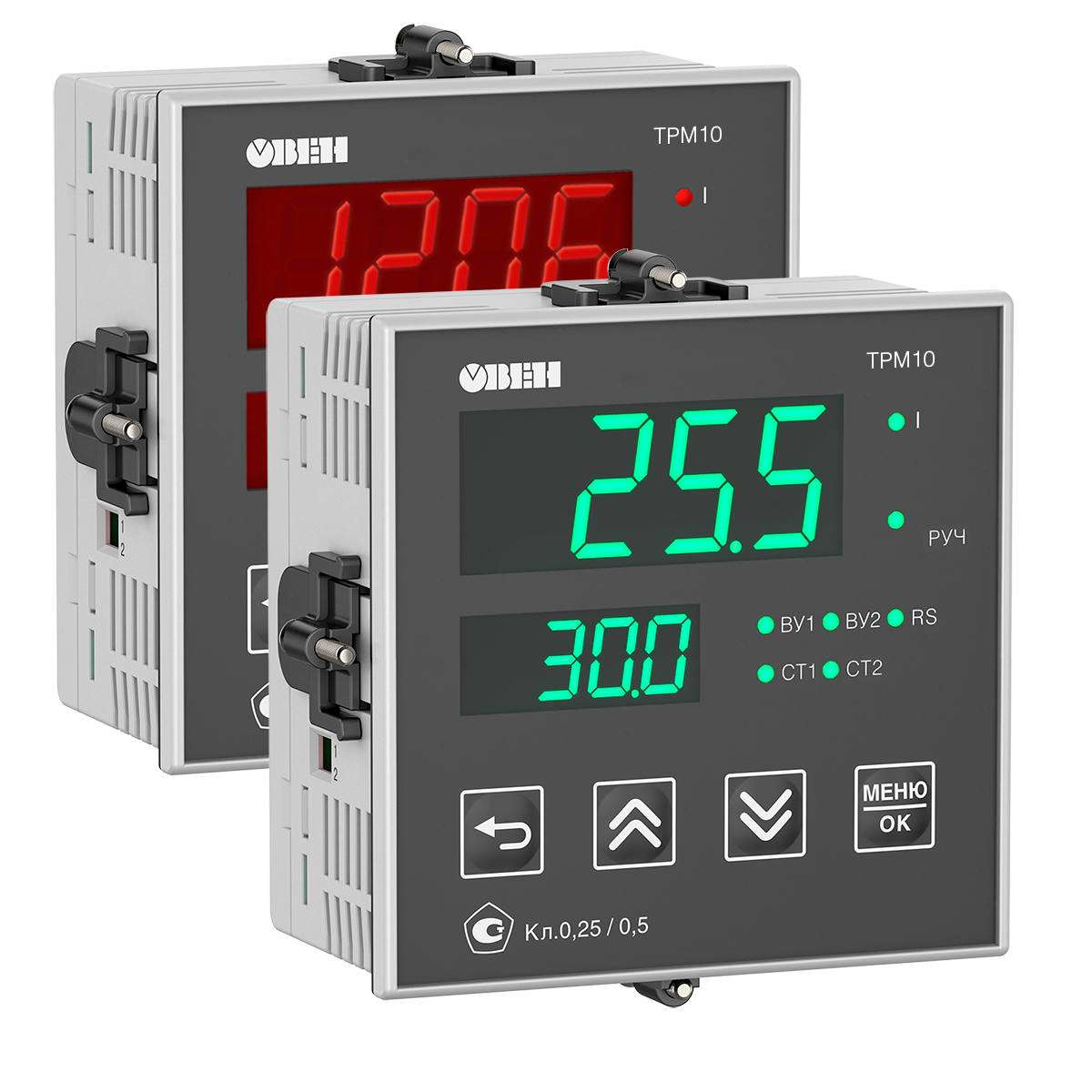

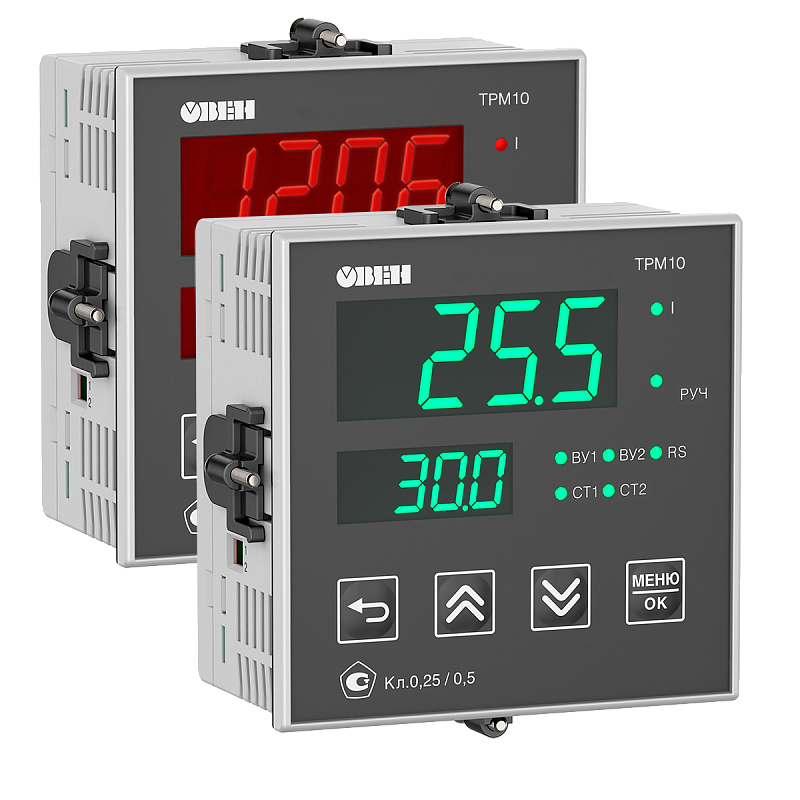

| Щитовой Щ1 | 96×96×53 мм, IP54* | |||

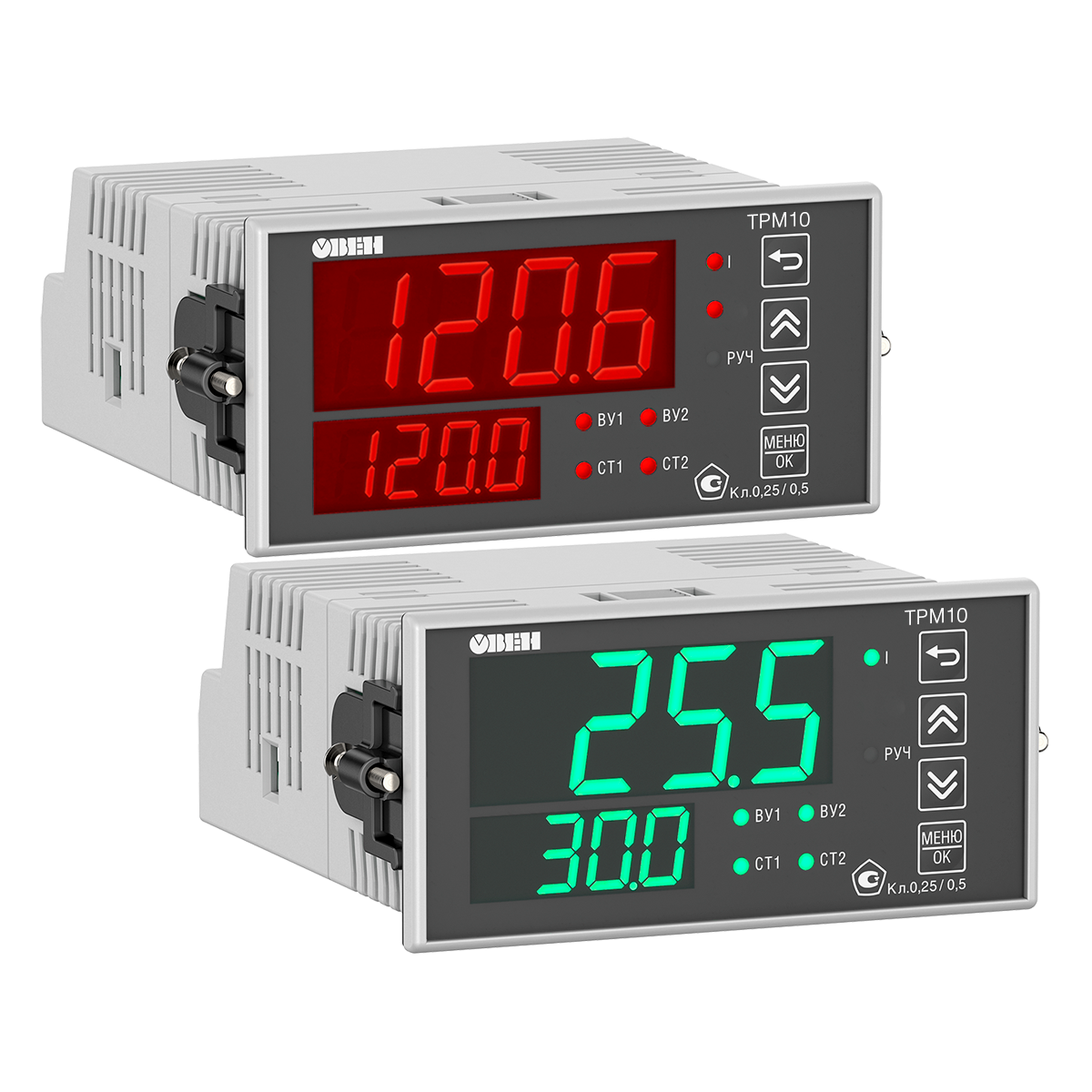

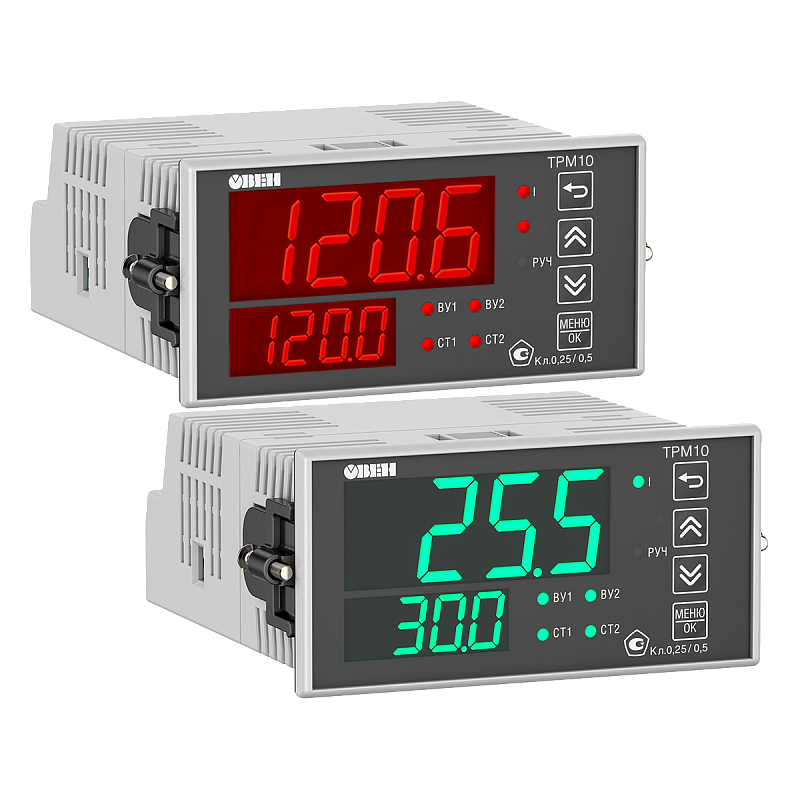

| Щитовой Щ2 | 96×48×100 мм, IP54* | |||

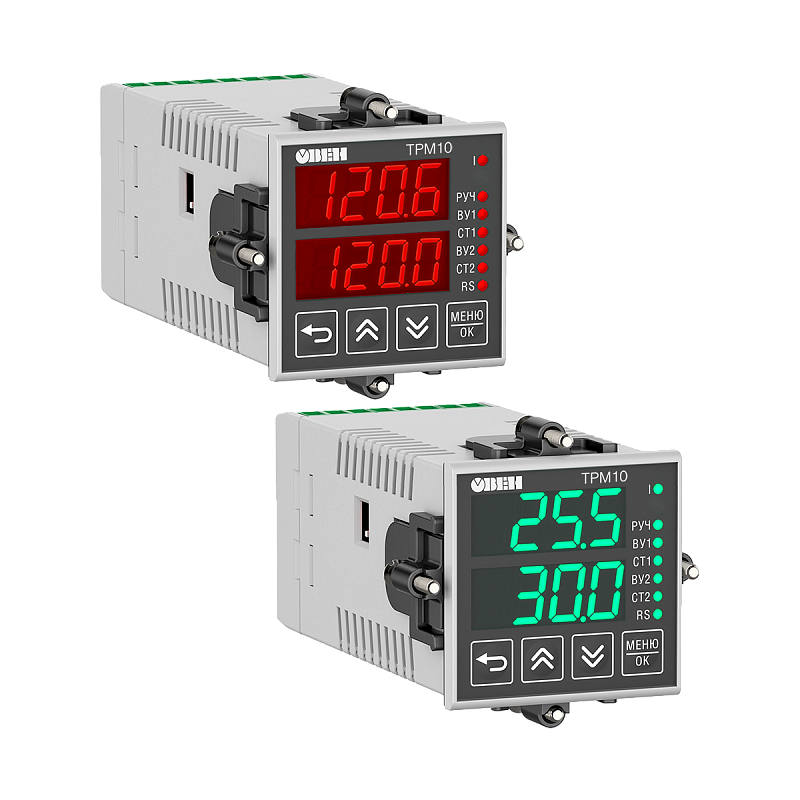

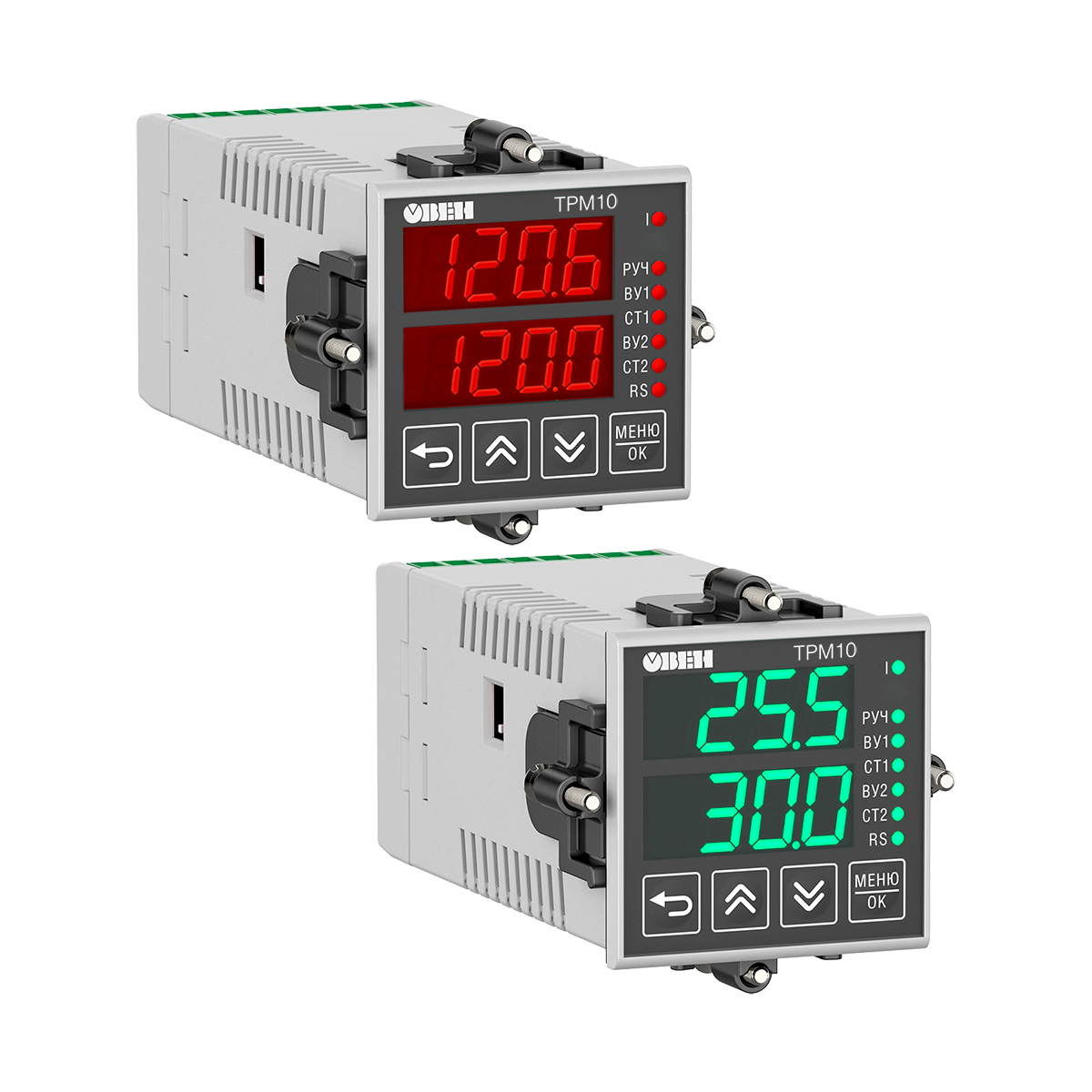

| Щитовой Щ5 | 48×48×103 мм, IP54* | |||
| Настенный Н | 110×130×69 мм, IP66** | |||

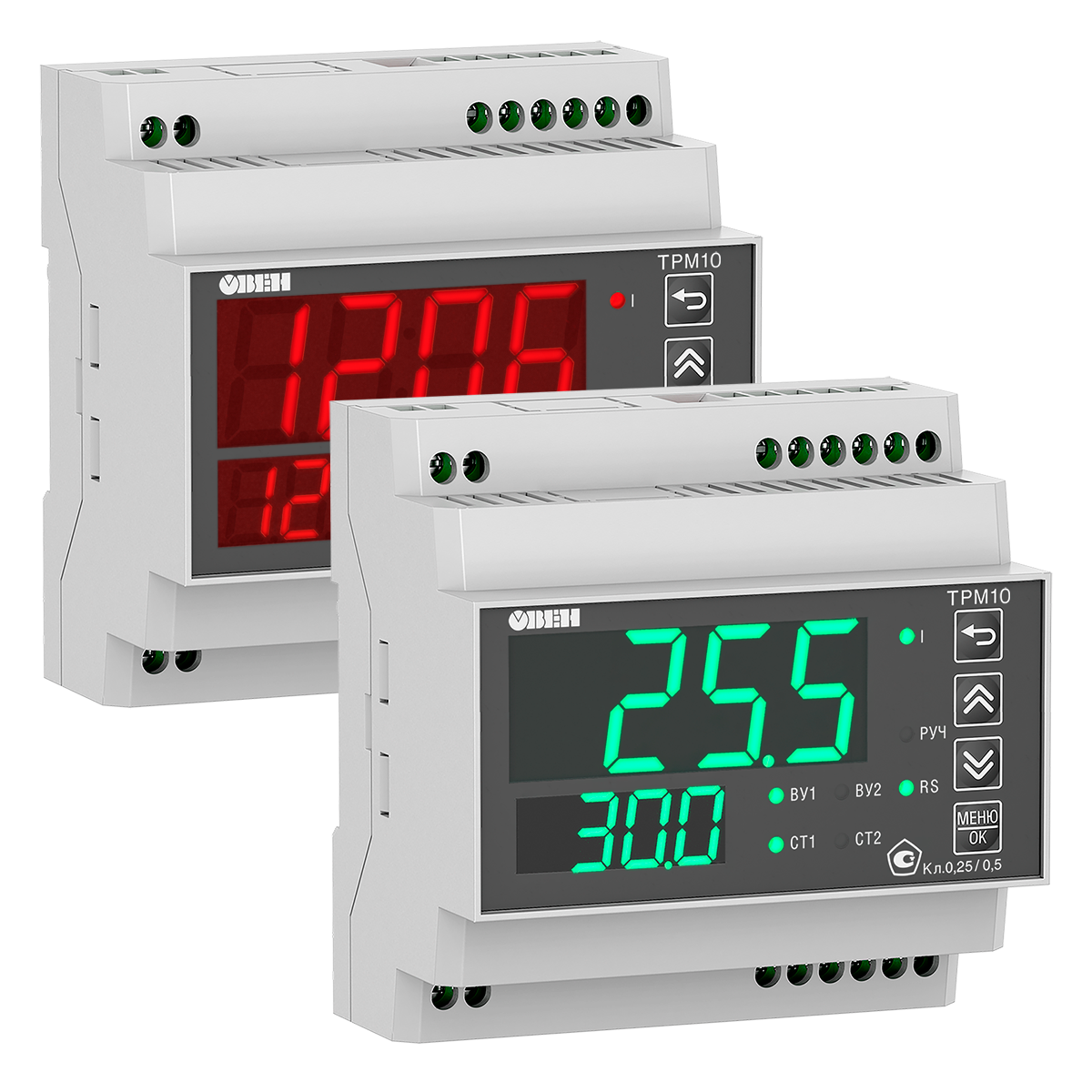

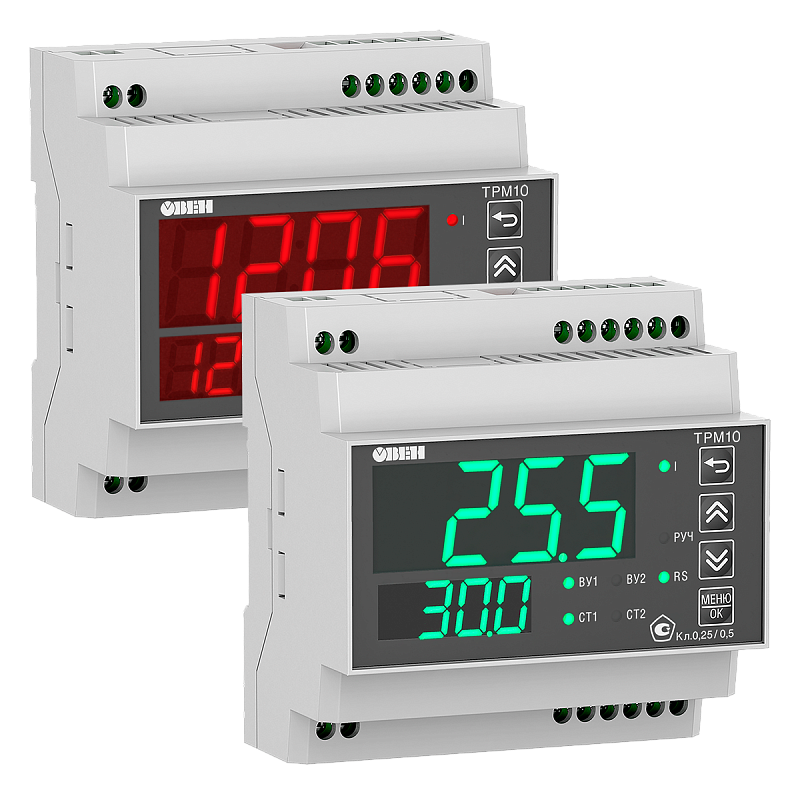

| DIN-реечный | 88×90×59 мм, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
| Характеристики выходных устройств | ||||
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
