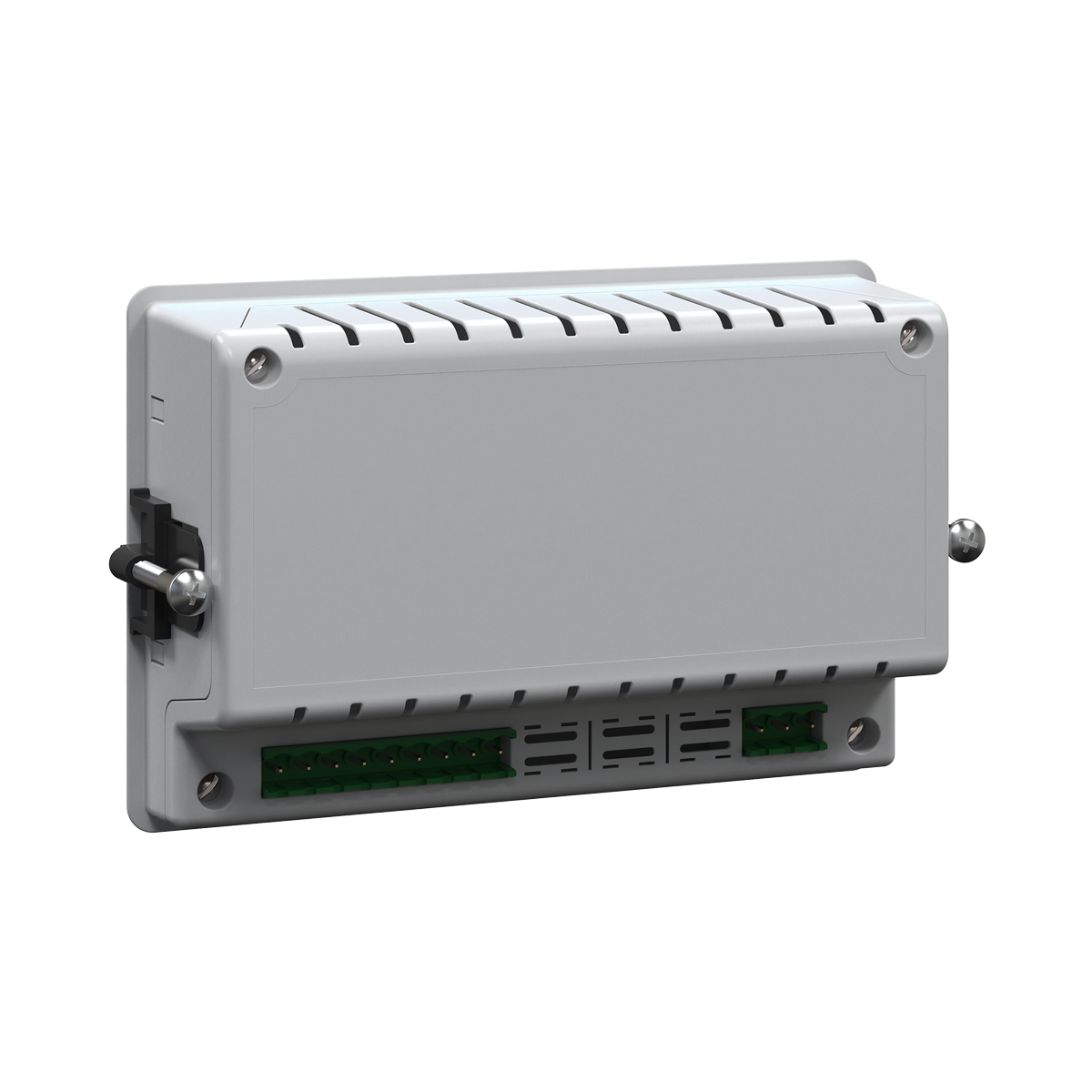

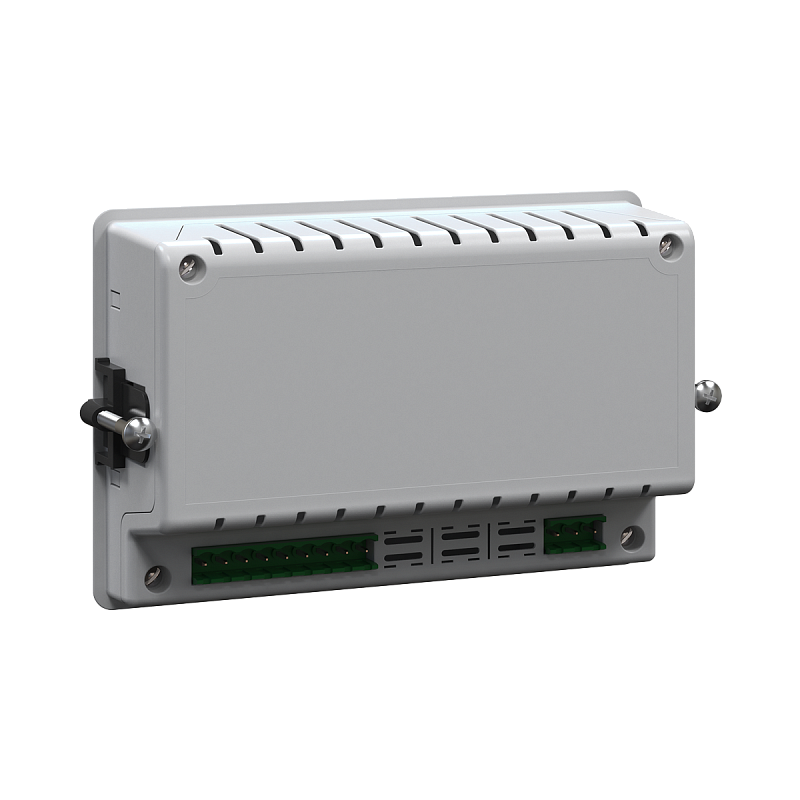

Прибор ИДЦ1 предназначен для измерения давления, температуры, уровня, влажности с помощью датчиков с унифицированными сигналами. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации. Крупный индикатор 40×80 мм позволяет издалека наблюдать за отображаемым на ИДЦ1 значением. В процессе работы прибор позволяет фиксировать на дисплее текущее значение измеряемой величины и запоминание ее в энергозависимой памяти прибора (функция «HOLD»).
Функциональные возможности прибора ИДЦ1
- Измерение сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
- Сигнализация входа измеряемого параметра в заданную пользователем зону (П- и U-образные логики).
- Фиксация на дисплее и в памяти прибора текущего измеренного значения по нажатию «HOLD».
- Крупный 4-разрядный цифровой индикатор. Размер цифр 40×20 мм.
- Масштабирование измеряемого сигнала в нужный для индикации диапазон.
- Съемные клеммники для всех контактов.
| Параметр | Значение |
| Диапазон напряжения питания постоянного тока, В | от 10,5 до 30 (номинальное значение 24 В) |
| Максимальная потребляемая мощность, Вт, не более | 2 |
| Количество каналов (входов) | 1 |
| Время опроса входа, с, не более | 1 |
| Диапазоны входных сигналов | |
| – постоянного напряжения, В | от 0 до 1; от 0 до 10 |
| – постоянного тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм | 99,9 |
| Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом | 121 |
| Количество выходных устройств (оптопара транзисторная n-p-n типа) | 2 |
| Характеристики коммутируемого выходным устройством сигнала | |
| – постоянный ток, мА, не более | 400 |
| – напряжение, В, не более | 60 |
| Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | не более 0,5 предела допускаемой основной приведенной погрешности |
| Степень защиты корпуса | |
| – cо стороны лицевой панели | IP54 |
| – co стороны задней и боковых поверхностей | IP20 |
| Габаритные размеры прибора, мм | 144×96×43 |
| Масса, кг, не более | 0,5 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации | |
| Температура окружающего воздуха | –20...+55 °С |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 80 % |
