2ТРМ1 – двухканальный цифровой терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.). Отличительной особенностью прибора является наличие двух независимых каналов управления. Прибор осуществляет как независимое управление по двум каналам, так и совместную работу каналов в задачах регулирования и сигнализации. Наличие второго входа позволяет выполнять регулирование по двум величинам с вычислением среднего значения или разницы показаний входов. Двухканальный терморегулятор 2ТРМ1 работает с разными типами датчиков что позволяет одним прибором контролировать две физические величины, например температуру и давление, температуру и влажность, давление и уровень. Наличие RS-485 позволяет выводить все измеряемые и настраиваемые параметры прибора в сеть диспетчеризации предприятия.
2ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также 2ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Возможности регулятора
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Преимущества
| Параметр | Значение | |||
| Напряжение питания | ~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

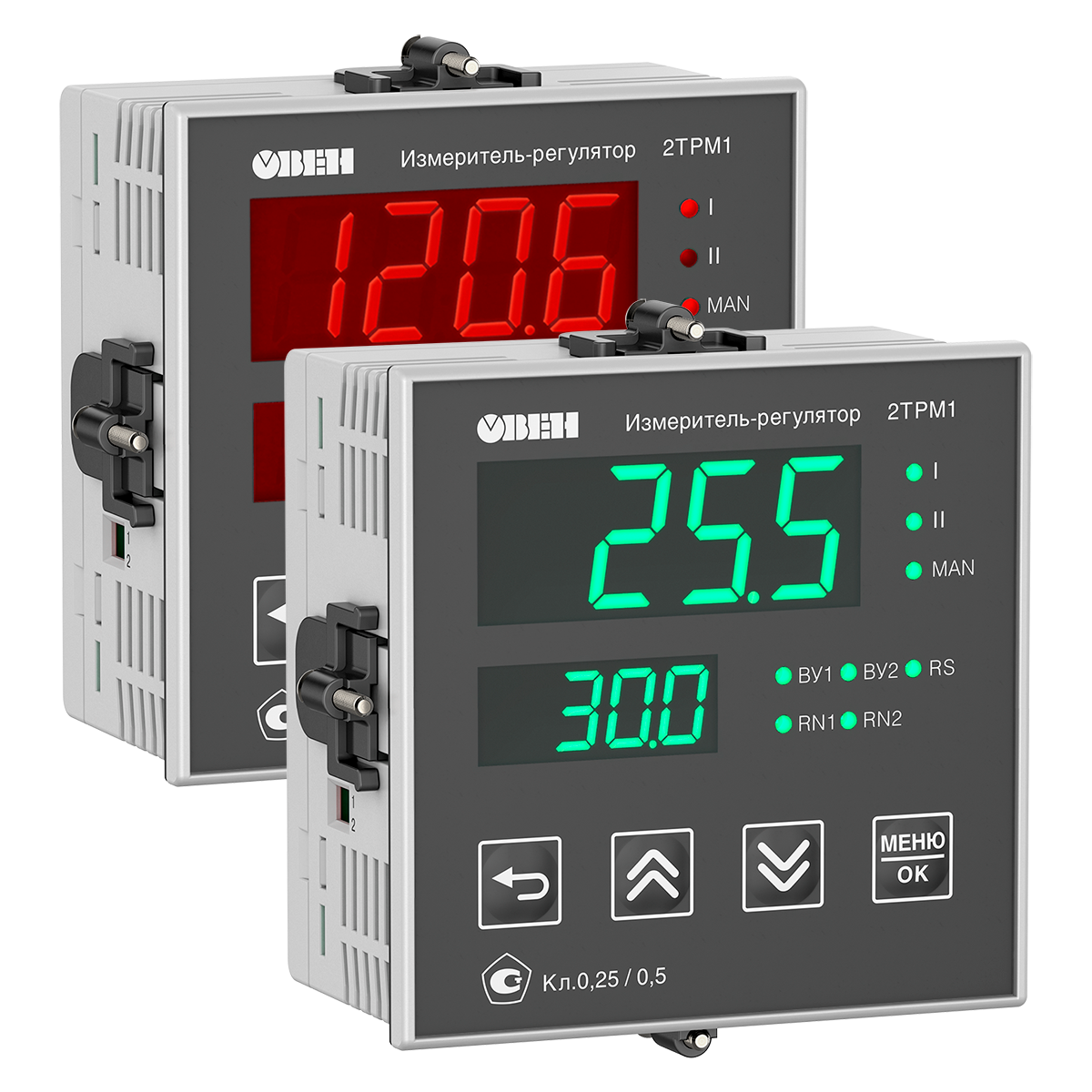

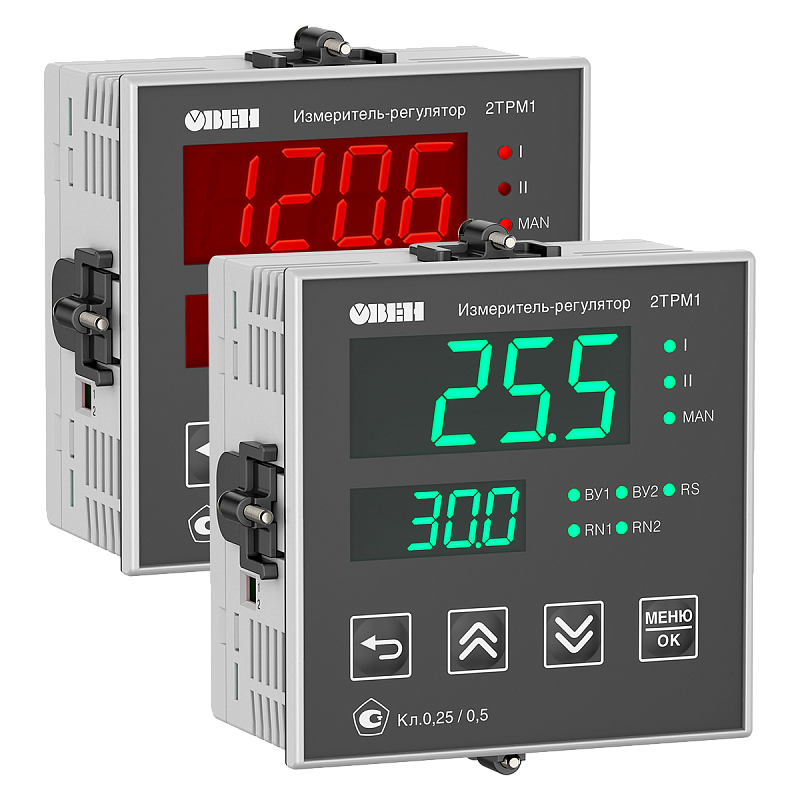

| Щитовой Щ1 | 96×96×53, IP54* | |||

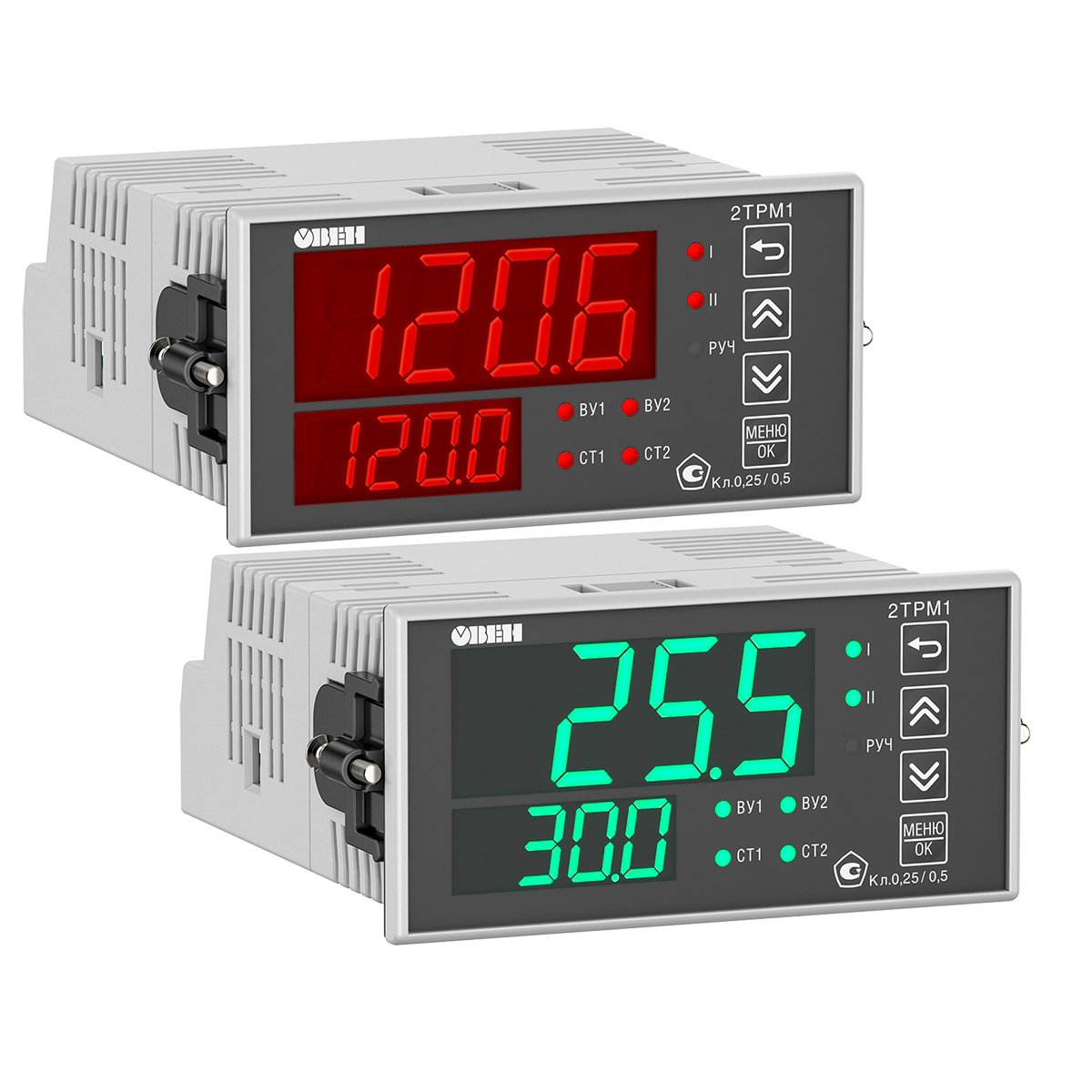

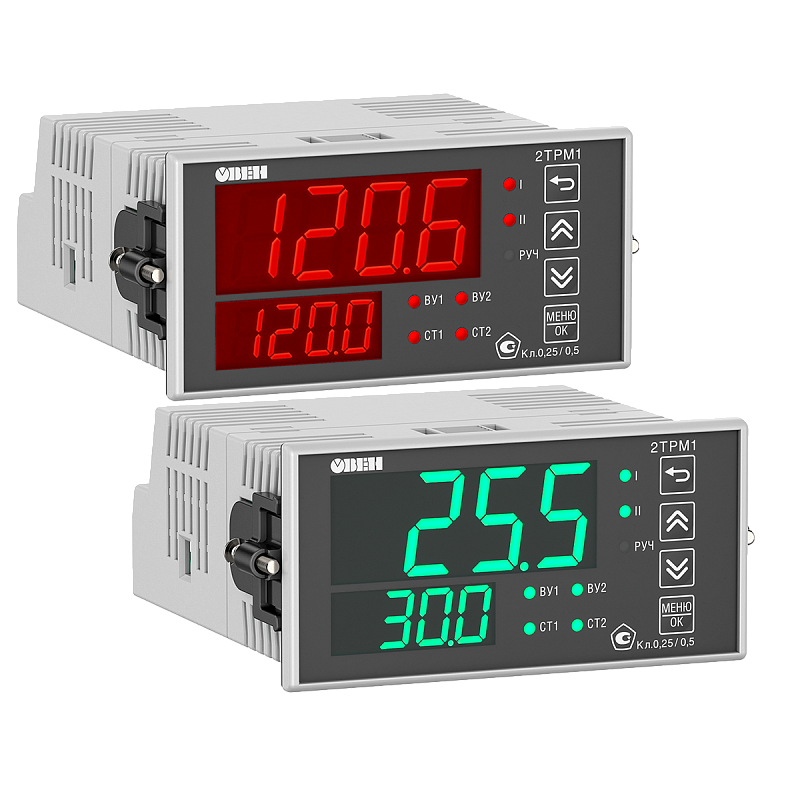

| Щитовой Щ2 | 96×48×100, IP54* | |||

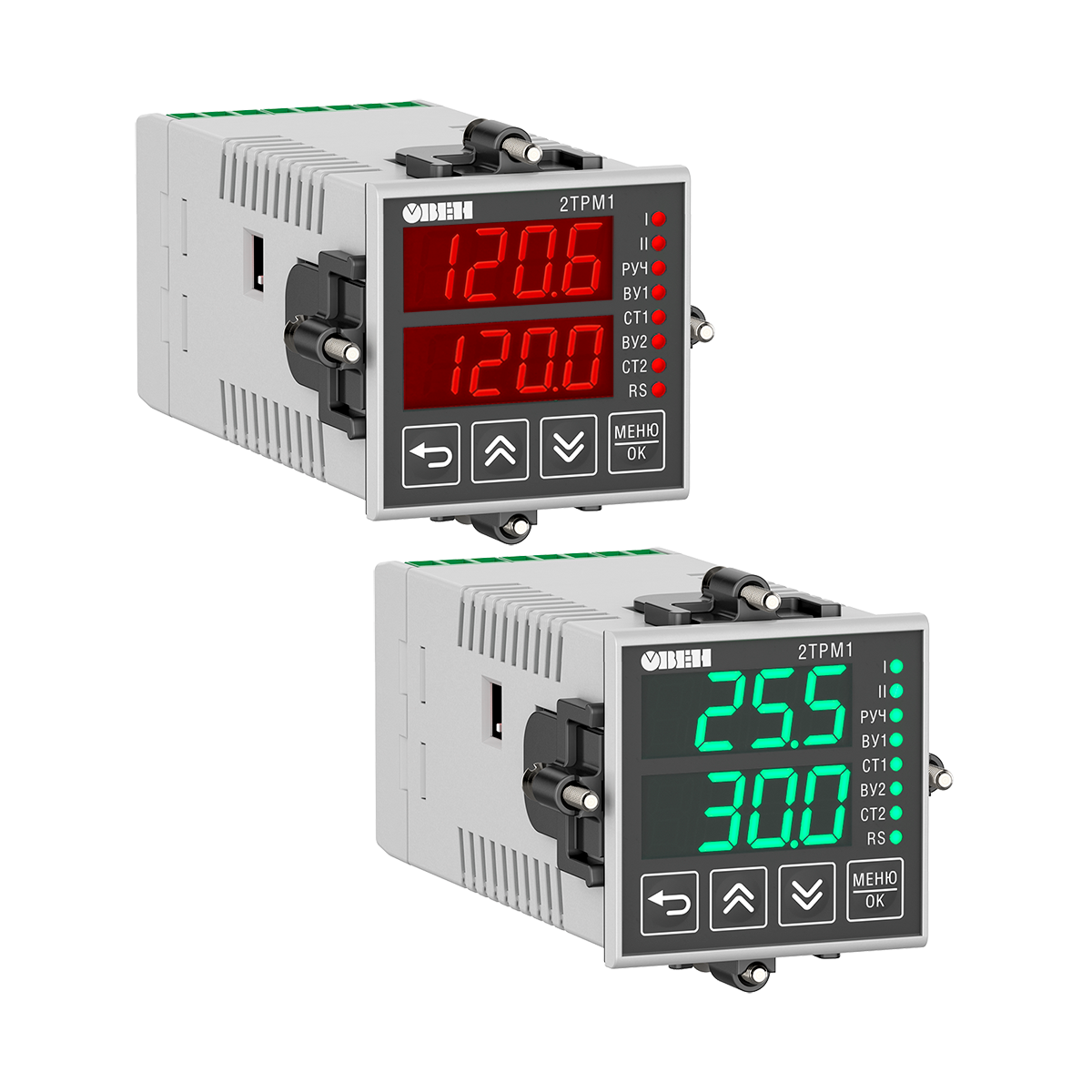

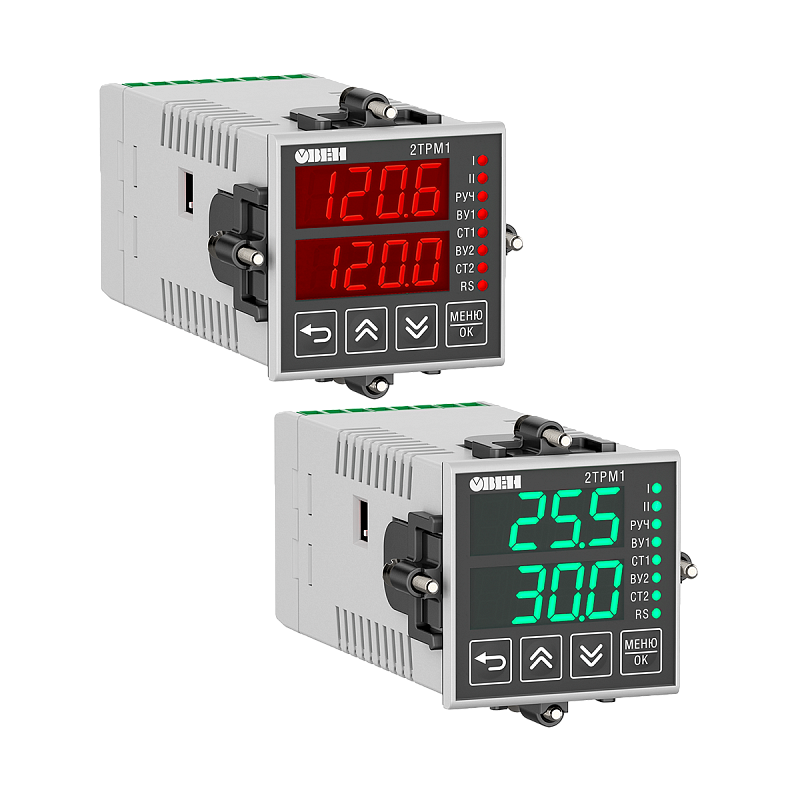

| Щитовой Щ5 | 48×48×103, IP54* | |||
| Настенный Н | 110×129×69, IP66** | |||

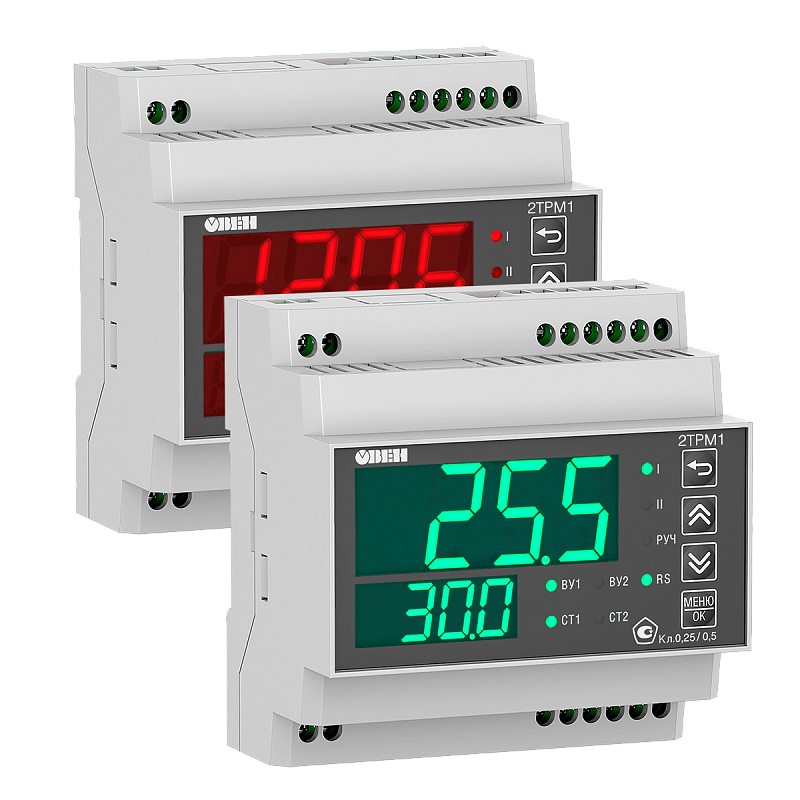

| DIN-реечный | 88×90×59, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики измерительных датчиков
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
