Благодаря контролю напряжения и тока в питающих линиях можно вовремя заметить неисправность и продлить срок службы оборудования.
В настоящее время линейка сетевых измерителей представлена тремя приборами:

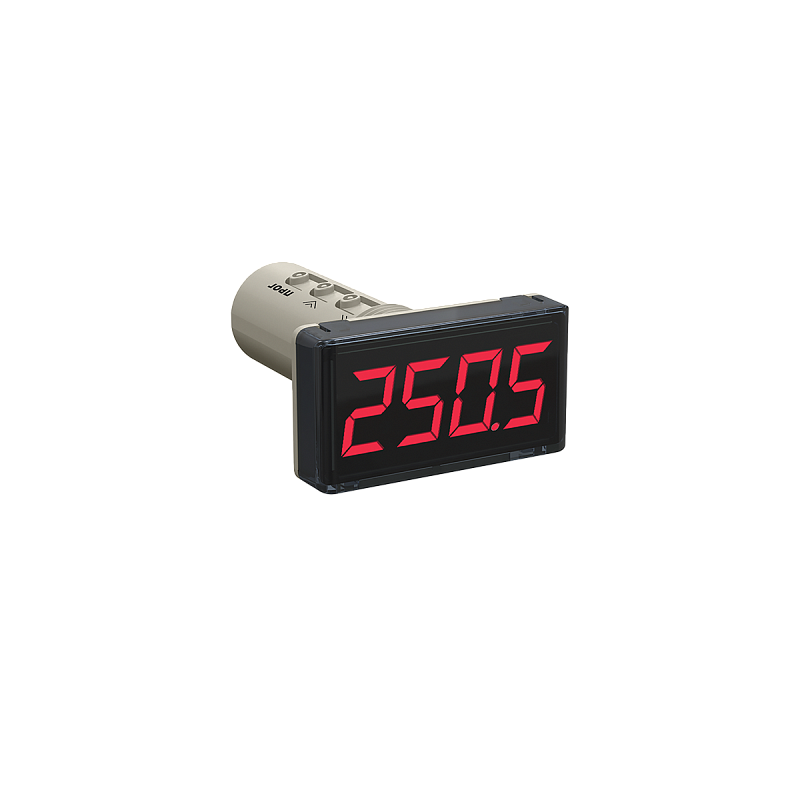

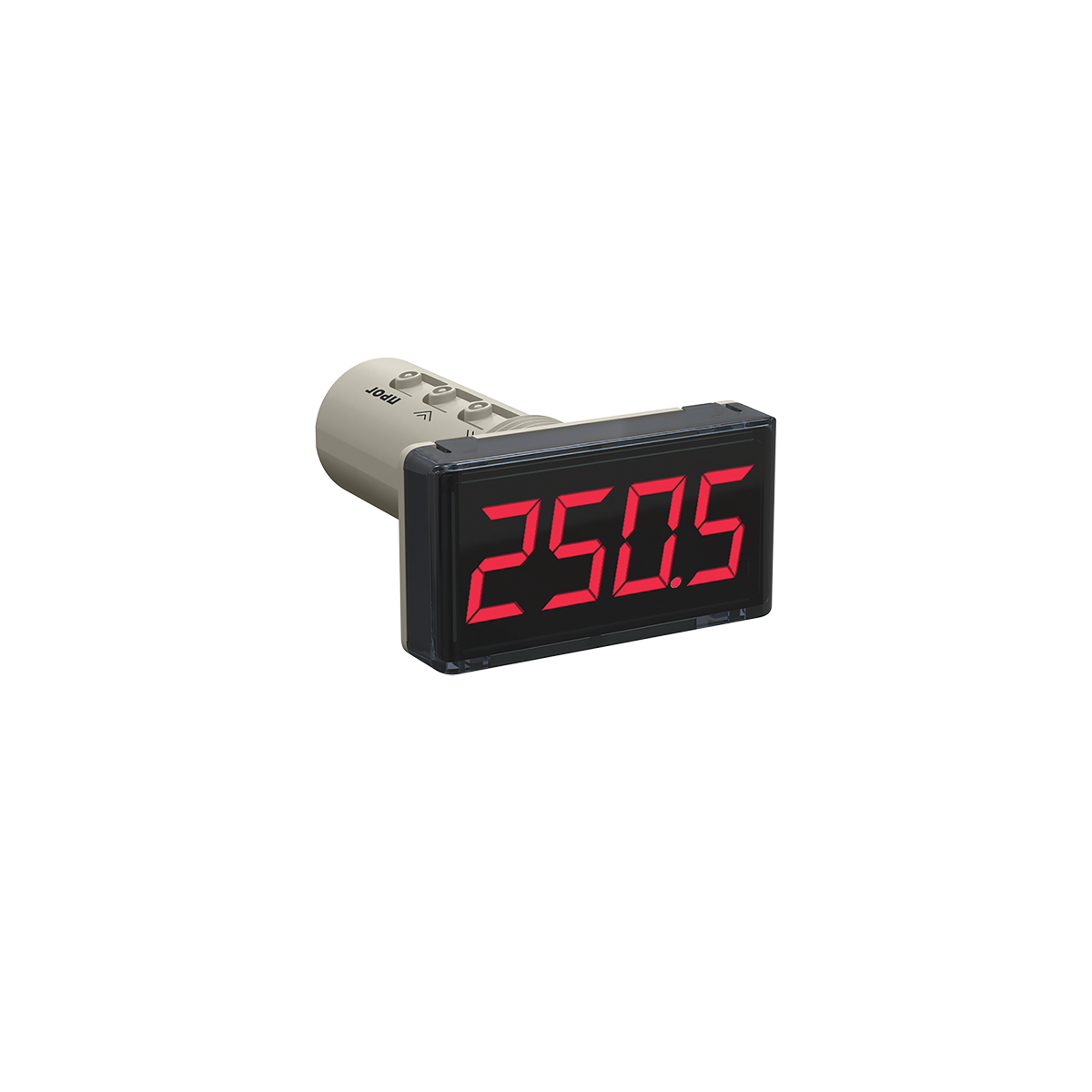

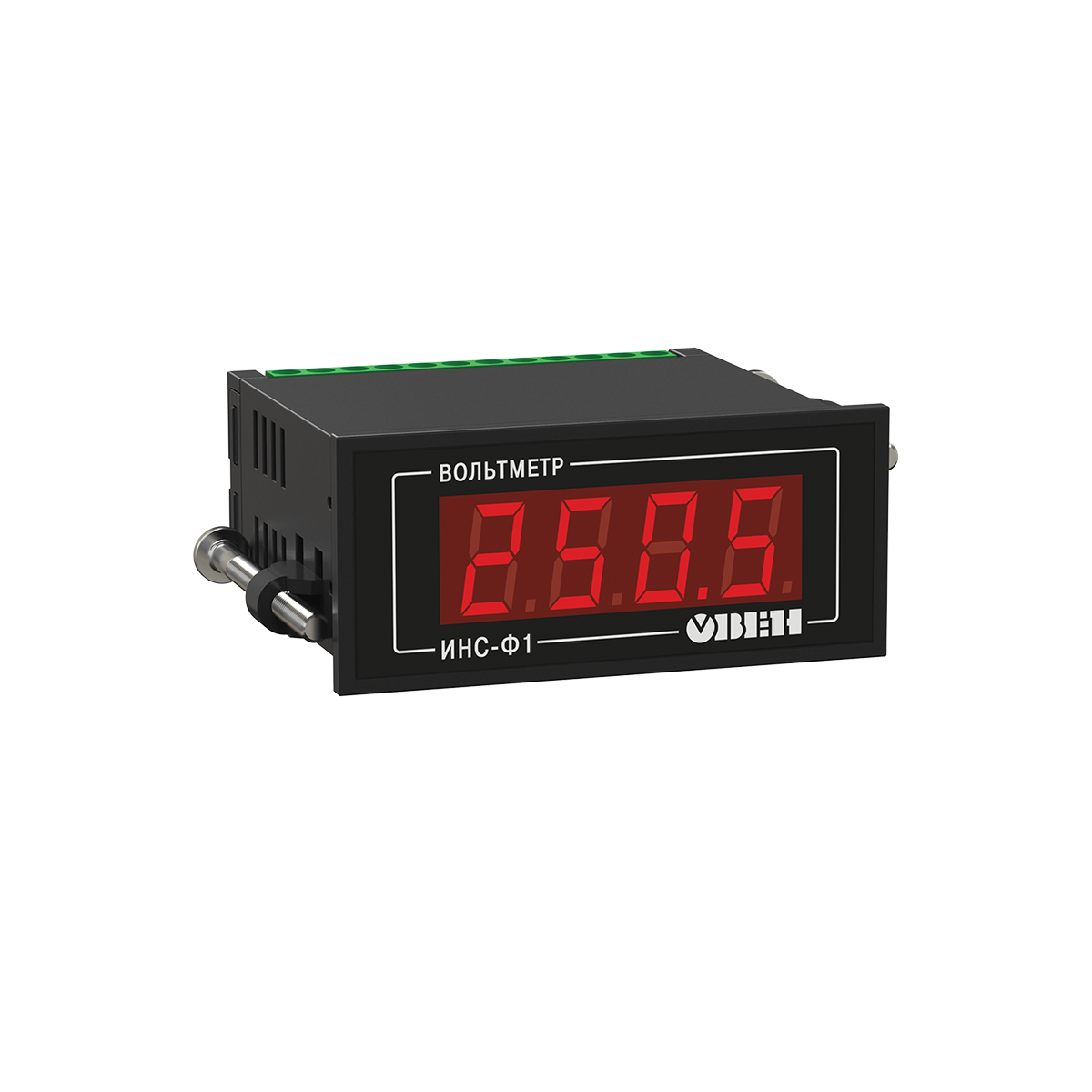

- «Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9»

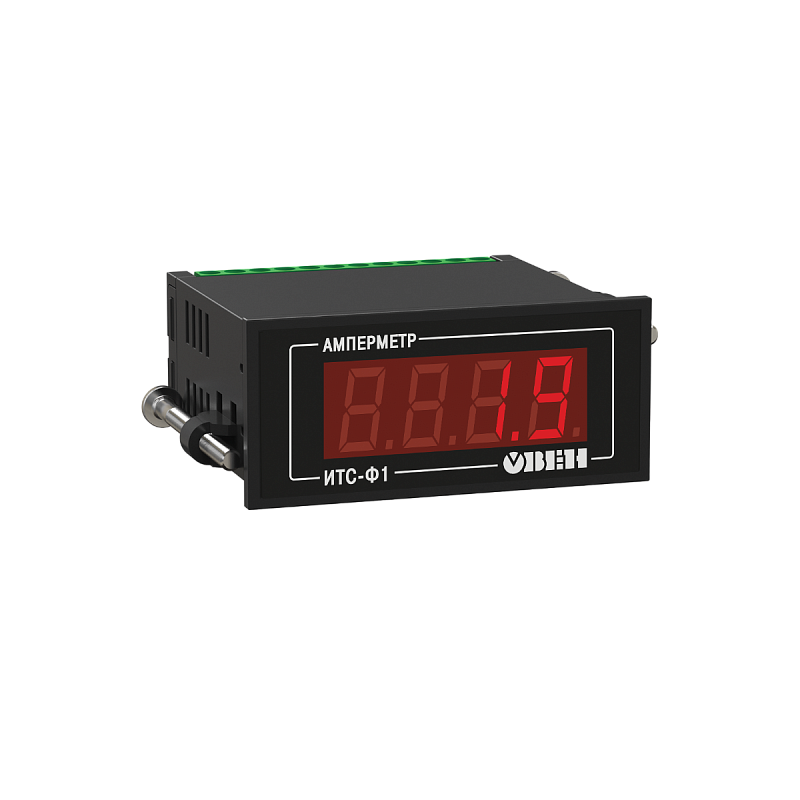

- «Амперметр ИТС-Ф1»
- «Мультиметр ИМС-Ф1»
 |  |  |  |
| Амперметр ИТС-Ф1 | Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9 | Мультиметр ИМС-Ф1 | |
Назначение
Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Основные достоинства
- Высокая точность измерений. Погрешность измерений составляет не более 0,1%
- Широкий диапазон температур эксплуатации: от -20 до +50 ºС
- Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
- Большой срок службы. Срок службы не менее 10-ти лет
- Внесены в Государственный реестр средств измерений
- Минимальные габариты
- Высокая скорость измерения. Время опроса не более 1 сек
- Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе
Основные функции
ИНС-Ф1
- Измерение и отображение на индикаторе напряжения в сети
ИТС-Ф1
- Измерение и отображение на индикаторе тока в сети
- Выбор номинальной частоты сети (50 Гц или 60 Гц);
ИМС-Ф1
- Измерение напряжения в сети (U, В)
- Измерение тока в сети (I, А)
-
Измерение полной мощности (S, ВА)
-
Измерение активной мощности (Р, Ватт)
- Измерение частоты питающей сети (F, Гц)
- Измерение коэффициента мощности (COS φ)
- Отображение измеренных величин на 3-х индикаторах:
- на 1-м напряжение;
- на 2-м ток;
- на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).
- Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу
Основные технические характеристики
| Наименование | ИНС-Ф1.Х.Щ3 | ИНС-Ф1.Х.Щ9 | ИТС-Ф1 | ИМС-Ф1 |
| Напряжение питания | ||||
| напряжение, В | 90...264 | 8...30 | 90...264 | |
| частота, Гц | 47…63 | |||
| Потребляемая мощность, ВА, не более | 4 | 4 | 6 | |
| Количество входов | 1 | 1 | 2 | |
| Диапазоны входных сигналов | ||||
| Напряжение | ~ 5... 400 В / ~ 40... 400 В | - | ~ 40... 400 В | |
| Ток | - | ~ 0,02...5 А | ~ 0,02...5 А | |
| Полная мощность (S) | - | - | 0,02 ÷ 2,0 кВт | |
| Активная мощность (P) | - | - | 0,02 ÷ 2,0 кВт | |
| Реактивная мощность (Q) | 0,02 ÷ 2,0 кВт | |||
| Частота питающей сети (F) | - | - | 20 ÷ 65 Гц | |
| Коэффициент мощности (COS φ) | - | - | -1…+1 | |
| Основная погрешность измерений | 0,25% | 0,5% | 2,0%...0,5% | |
| Время опроса входа, с, не более | 1 | |||
| Степень защиты корпуса | IP54 | IP65 | IP54 | |
| Габаритные размеры прибора | 76×34×70 мм | 26×48×65 мм | 76×34×70 мм | 96×96×65 мм |
| Тип корпуса | Щ3 | Щ9 | Щ3 | Щ1 |
| Средний срок службы, лет не менее | 10 | |||
