Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

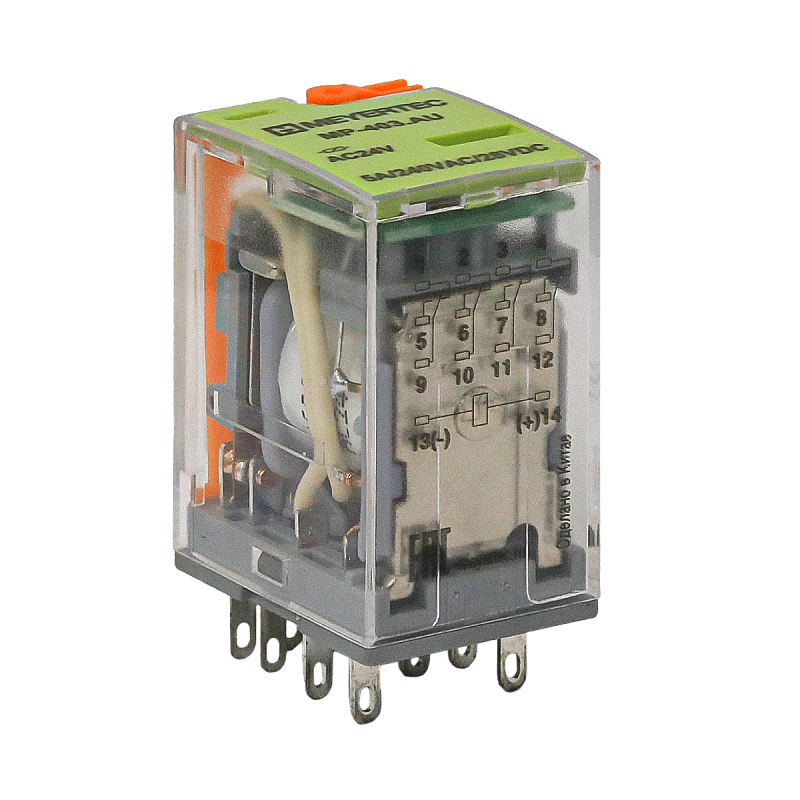

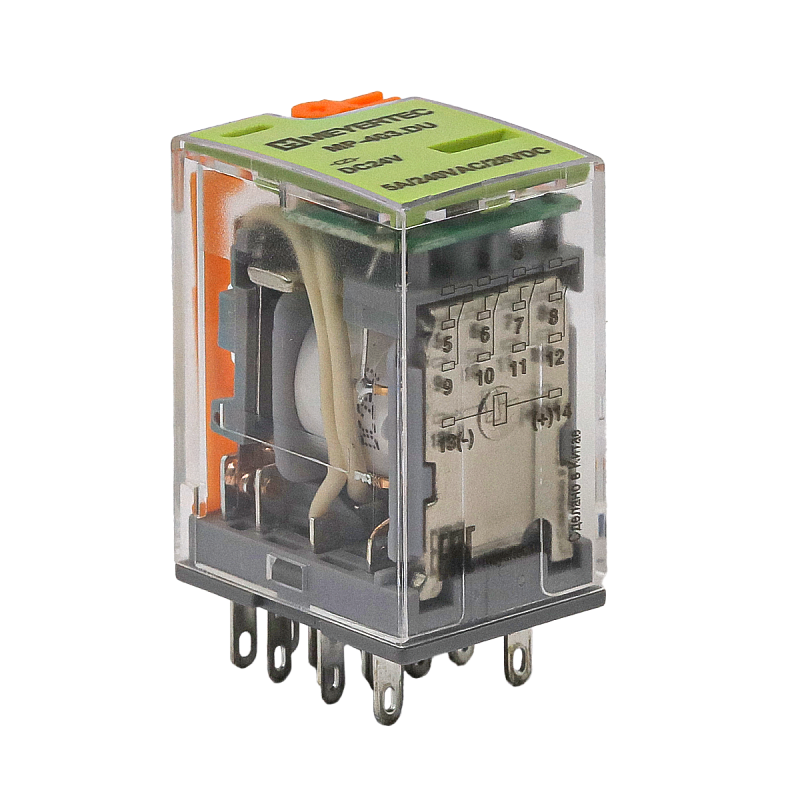

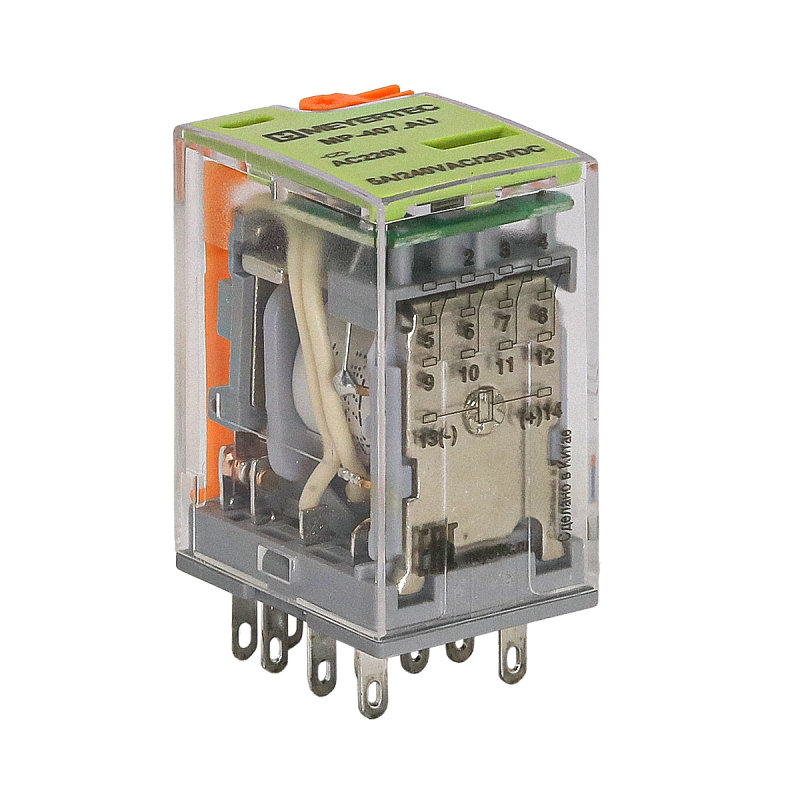

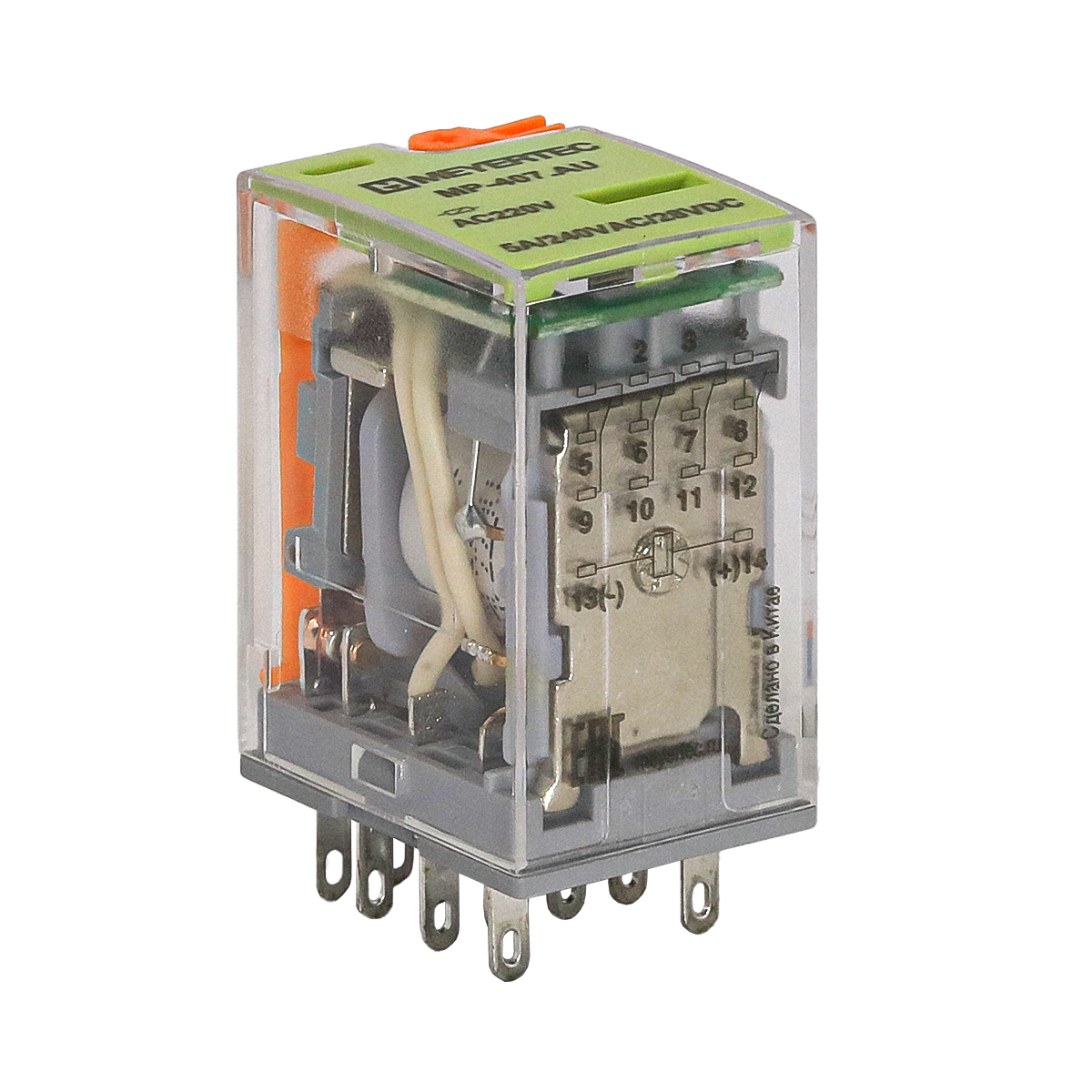

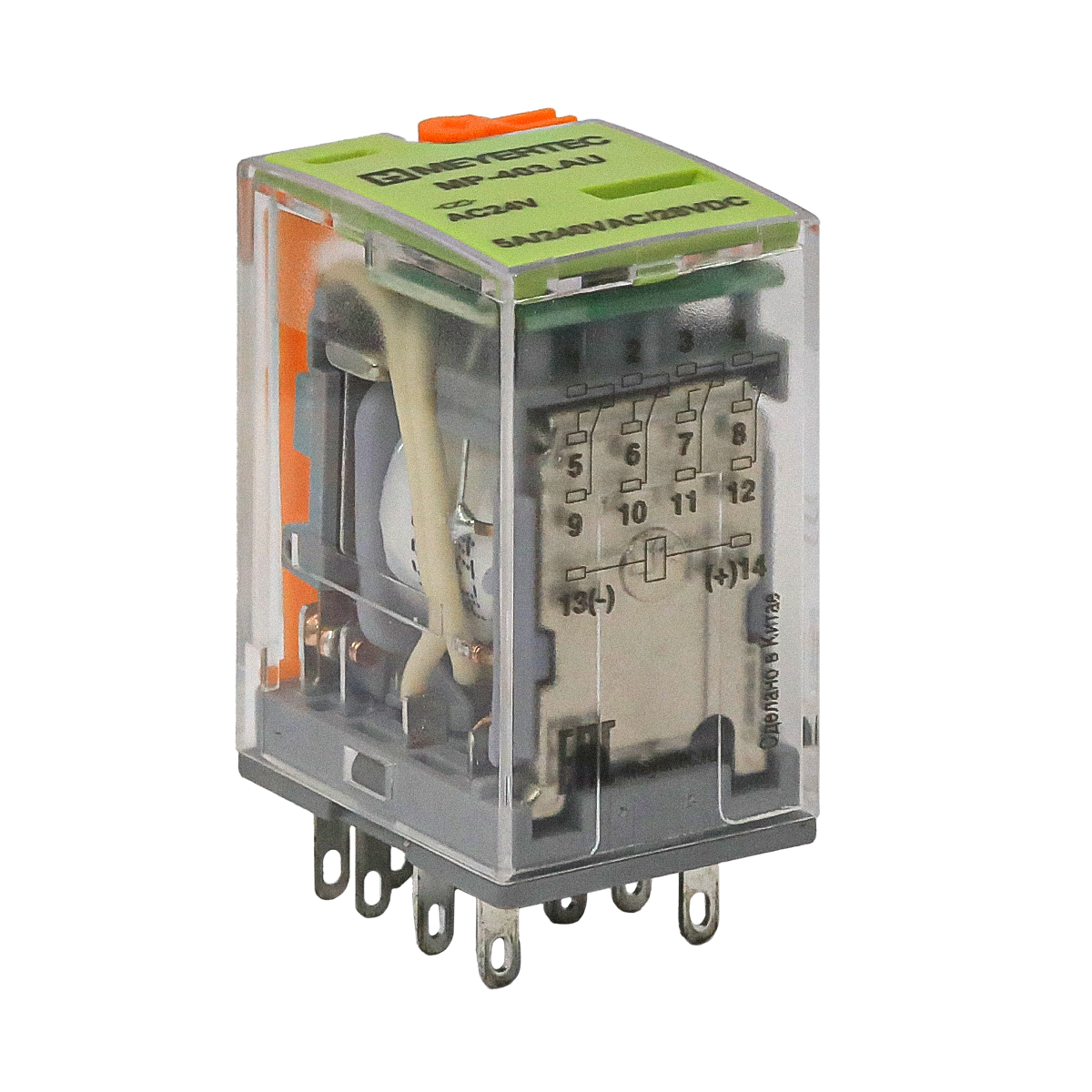

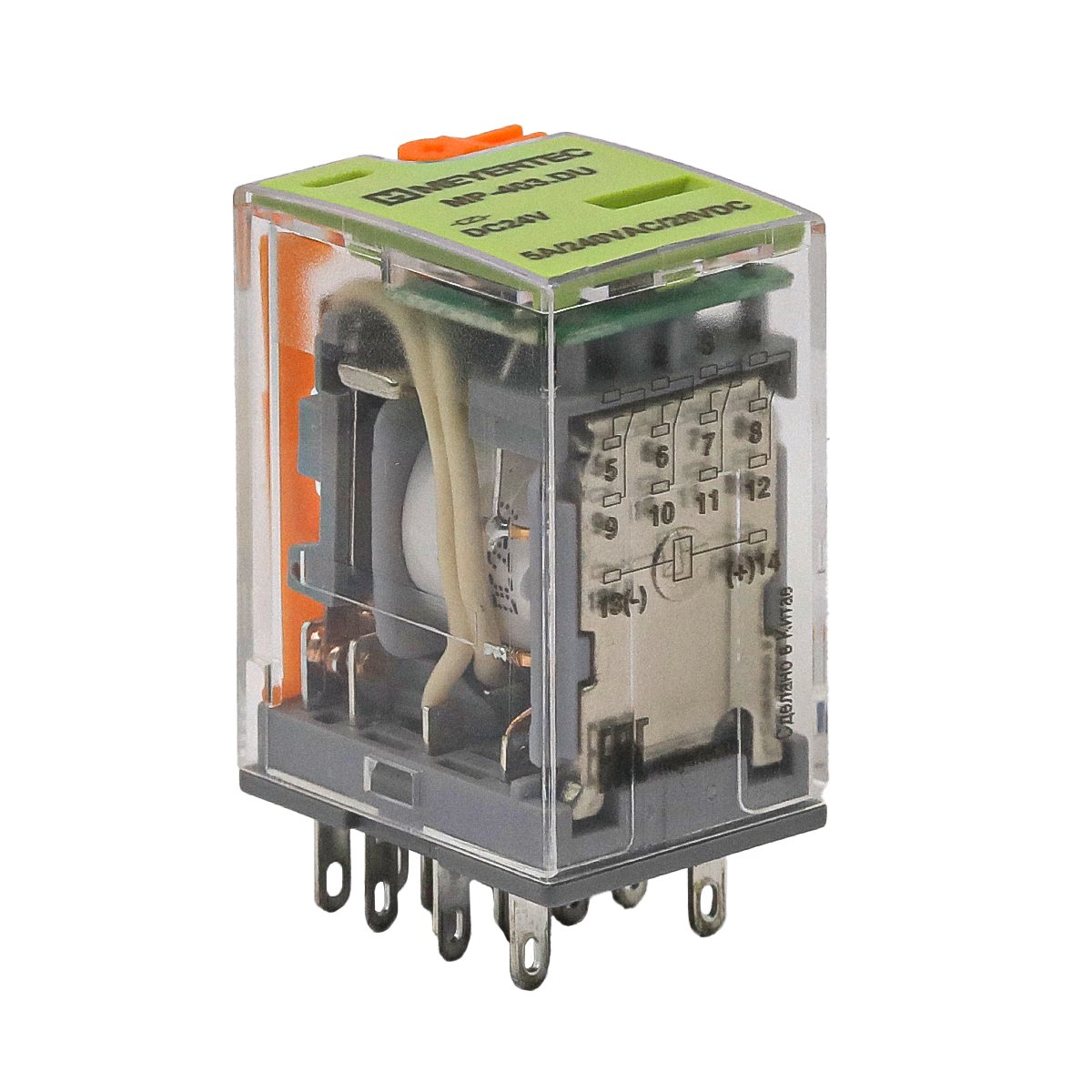

Преимущества реле MEYERTEC серии MP
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Простой способ подобрать колодку, серия зашифрована в названии.
- Ручной дублер, светодиодный индикатор.
- Компактные размеры реле – 27 мм, что позволяет экономить монтажное пространство в шкафу.
- Простой монтаж на DIN-рейку.
| Параметр | Значение |
| Время включения при Uном | не более 25 мс |
| Время выключения при Uном | не более 25 мс |
| Диапазон рабочих температур | -40…+70 °С |
| Относительная влажность | 25…75% RH |
| Удароустойчивость | 10 g (длительность ударов 11 мс) |
| Виброустойчивость | 10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
| Габаритные размеры | 27×21×42,8 мм |
| Масса | не более 35 г |
Электрические характеристики контактов
|
| Значение | |
| Номинальный ток | 5 А при 28 В | 5 А при 240 В |
| Минимальная коммутируемая нагрузка | 600 мВт (6 В/100 мА) | |
| Начальное сопротивление | не более 100 мОм | |
| Материал | Серебряный сплав AgSnO2 | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл/мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | Не менее 1000 В – при утечке 1мА в течение 1 минуты | |
Электрические характеристики катушки
|
| Значение | |
| Постоянный ток (DC) | Переменный ток (AC) | |
| Номинальное напряжение питания Uном | 12/24 В* | 24/220 В* |
| Напряжение включения (при 23°С) | не менее 0,75Uном | не менее 0,8Uном |
| Напряжение выключения (при 23°С) | не более 0,1Uном | не более 0,3 Uном |
| Максимально допустимое напряжение питания обмотки, В | 1,10Uном (при 23 °С) | |
| Потребляемая мощность обмотки | 0,9 Вт | 1,2/0,94 ВА |
| Электрическая прочность изоляции между обмоткой и контактами | Не менее 1500 В – при утечке 1 мА в течение 1 минуты | |
*выбирается при заказе
