Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

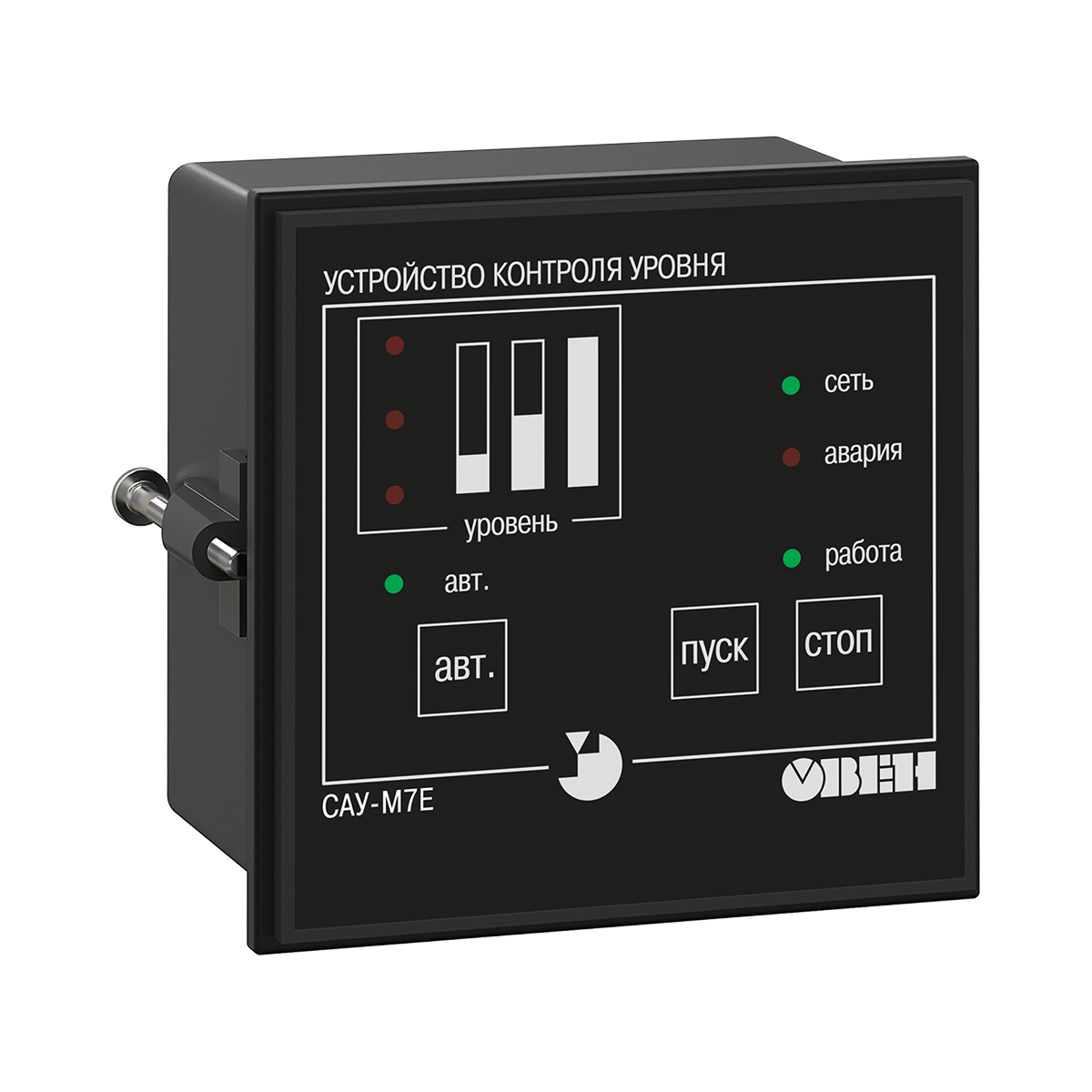

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности
- Контроль уровня жидких или сыпучих материалов по трем датчикам
- Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
- Работа в режиме заполнения или опорожнения резервуара
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
- Сигнализация об аварийном переполнении или осушении резервуара
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
| Номинальное напряжение питания прибора | 220 В частотой 50 Гц |
| Потребляемая мощность, не более | 6 ВА |
| Допустимые отклонения напряжения питания от номинального значения | –15...+10 % |
| Количество каналов контроля уровня | 3 |
| Типы датчиков | кондуктометрические, поплавковые, |
| Источник питания активных датчиков: | |
| – напряжение источника питания | 12±1,2 В |
| – максимальный ток нагрузки | 50 мА |
| Количество встроенных выходных реле | 2 |
| Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле | 8 А при 220 В 50 Гц (cos φ > 0,4) |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | не более 500 кОм |
| Габаритные размеры и степень защиты корпуса: | |
| – настенный Н | 130×105×65 мм, IP44 |
| – щитовой Щ1 | 96×96×70 мм, IP54 со стороны передней панели |
Условия эксплуатации
| Температура окружающего воздуха | +5...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) | не более 90 % |
