Включены в реестр Минпромторг, реестровая запись 10697863 до 18.09.2030

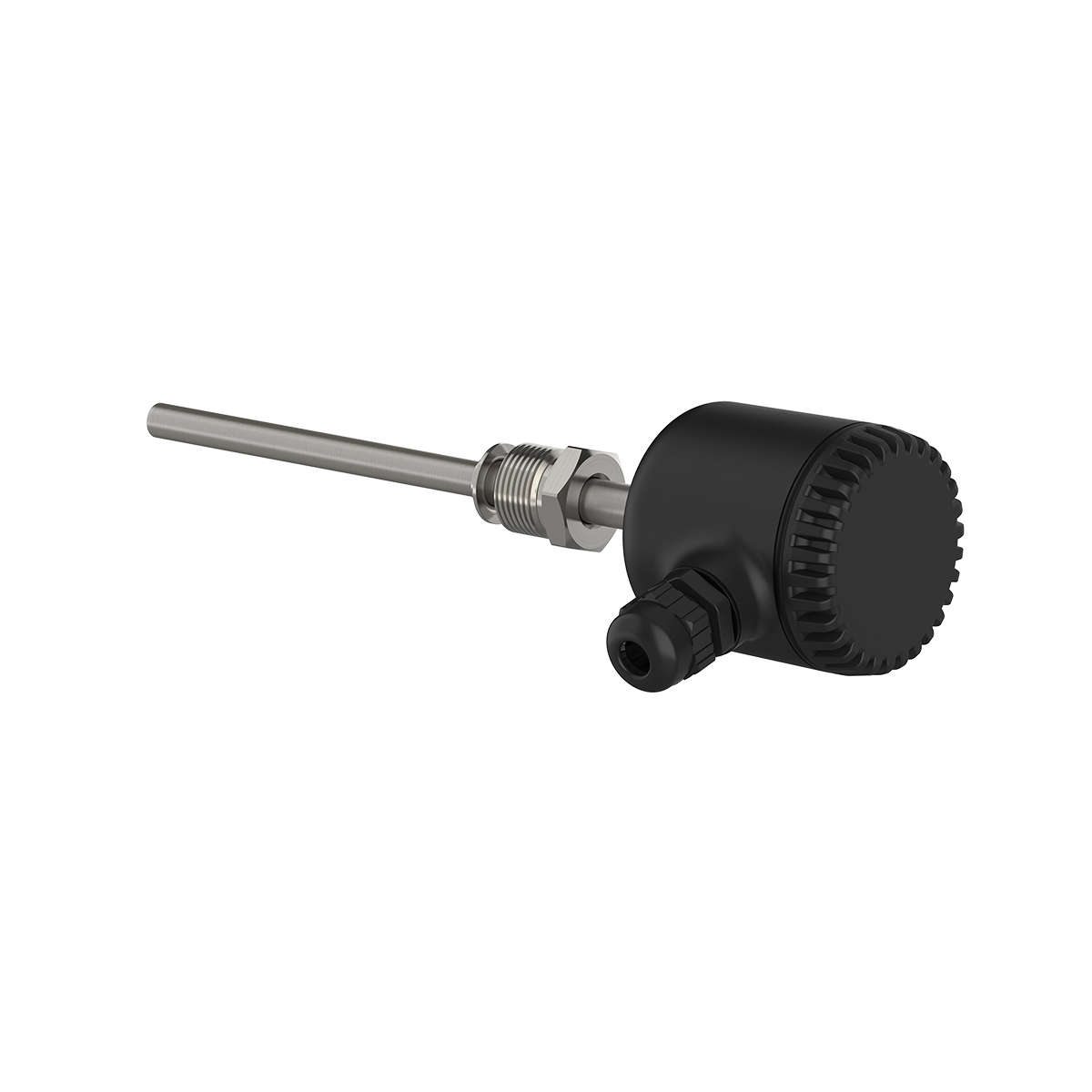

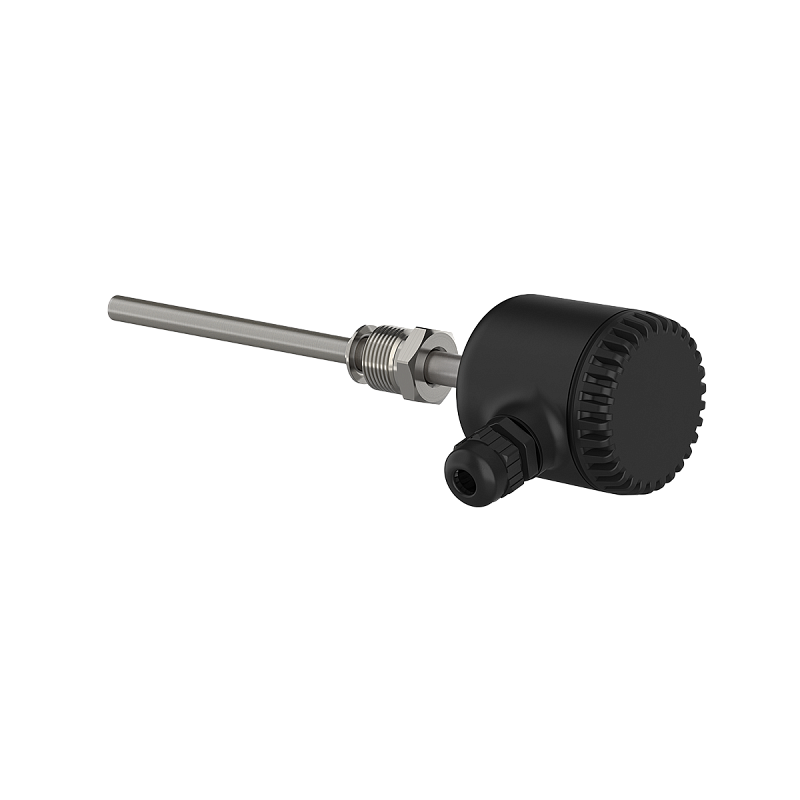

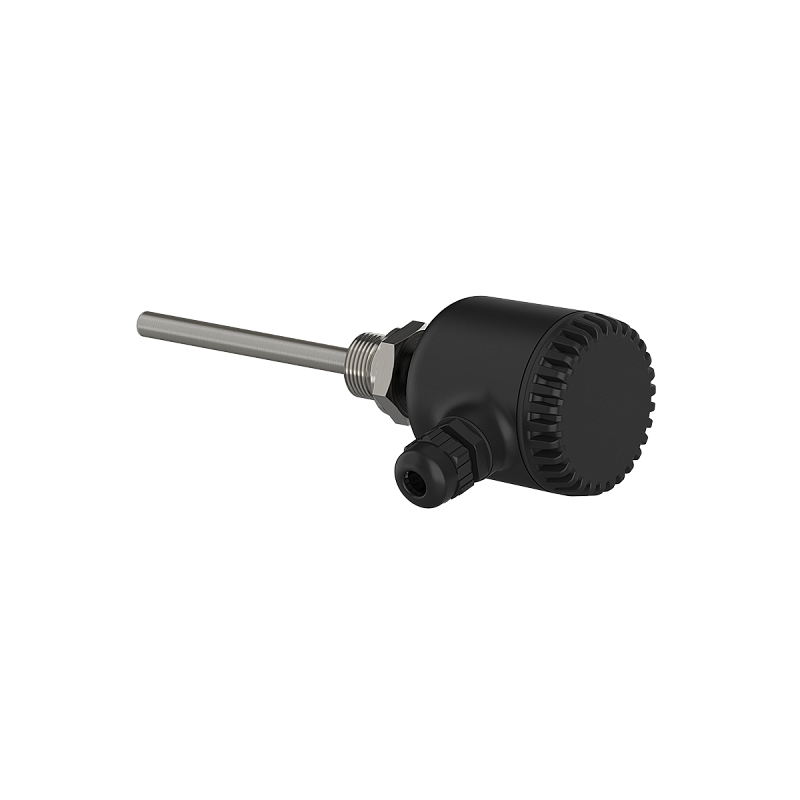

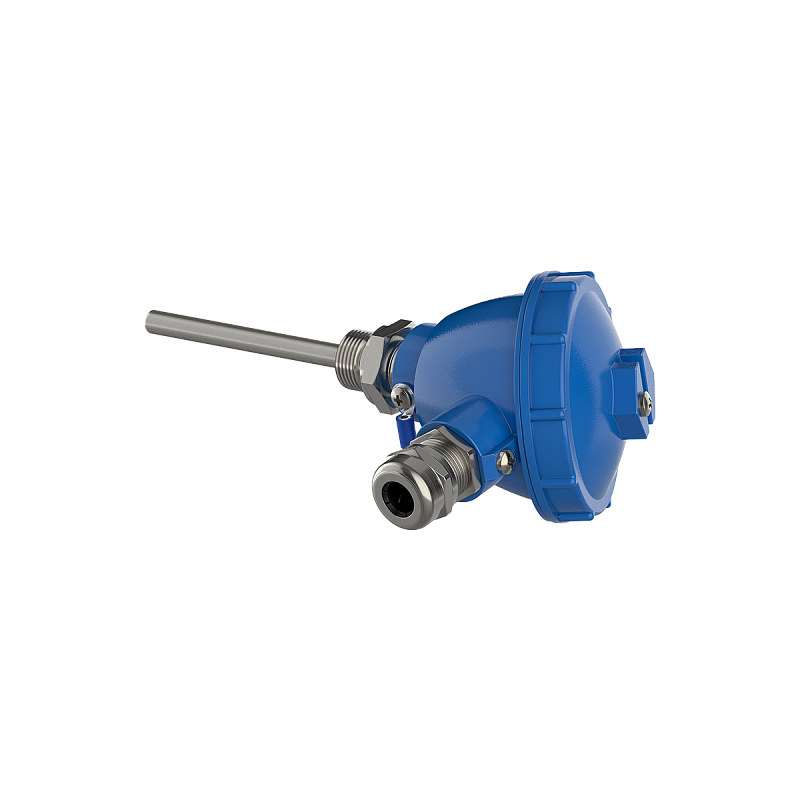

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).
ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 ºС).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Преимущества датчиков температуры с RS-485:
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
| Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
|
| 015 | D = 8 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 1250, 1600, 2000 |
| 025 | D = 10 мм | ||
| 515 | D=6 мм | ||
|
Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ||
| 145 | D = 6 мм, M = 20×1,5 мм**, S = 22 мм | ||
|
Подвижный штуцер | 335 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | |
| 435 | D = 6 мм, M = 20×1,5 мм**, S = 22 мм | ||
|
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
| 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | ||
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||
|
Подвижный штуцер | 095 | D = 10 мм, D1 = 18 мм, M = 20×1,5**, S = 22 мм | |
|
| 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | |
| 505 | D=6 мм, M=20×1,5 мм**, S=27 мм | ||

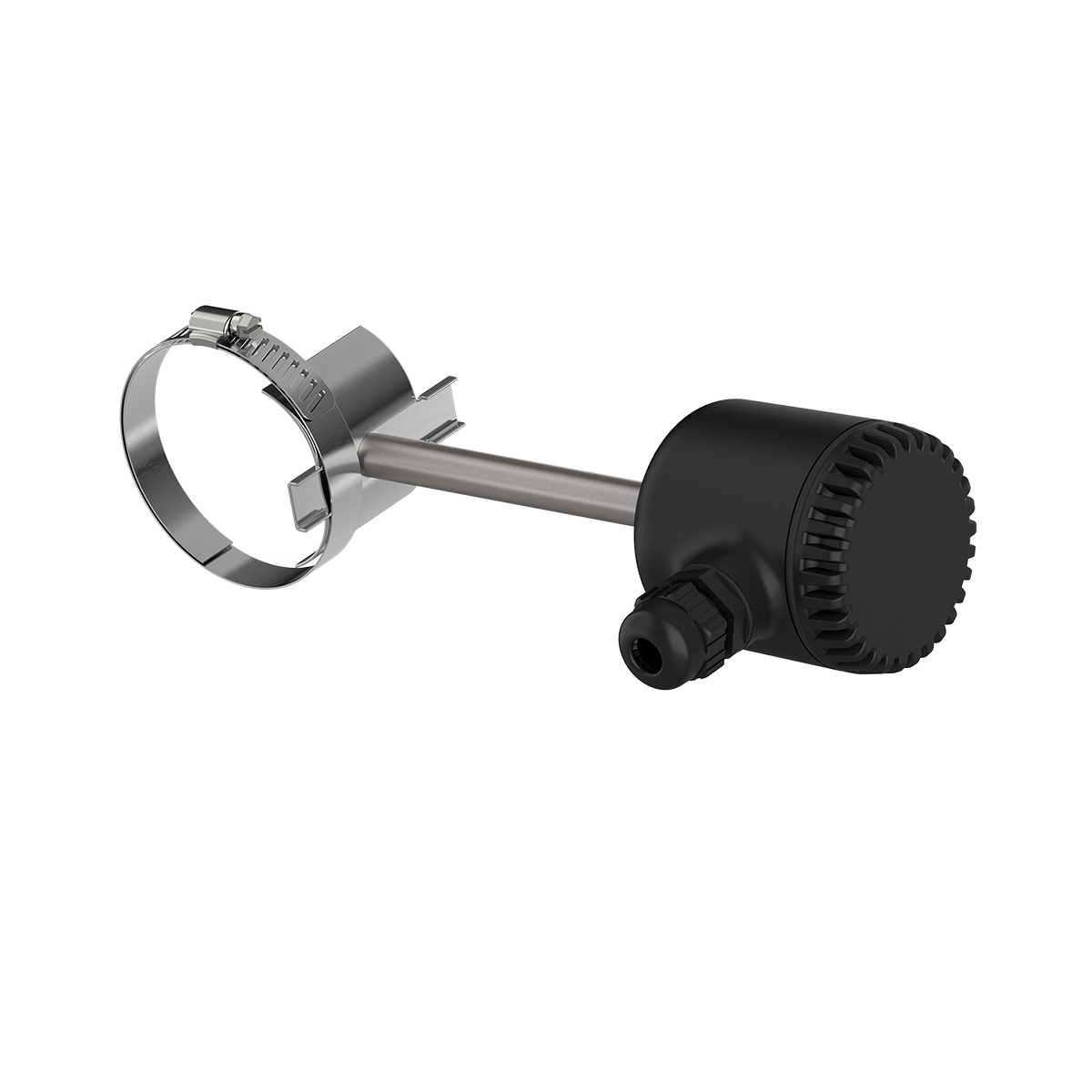

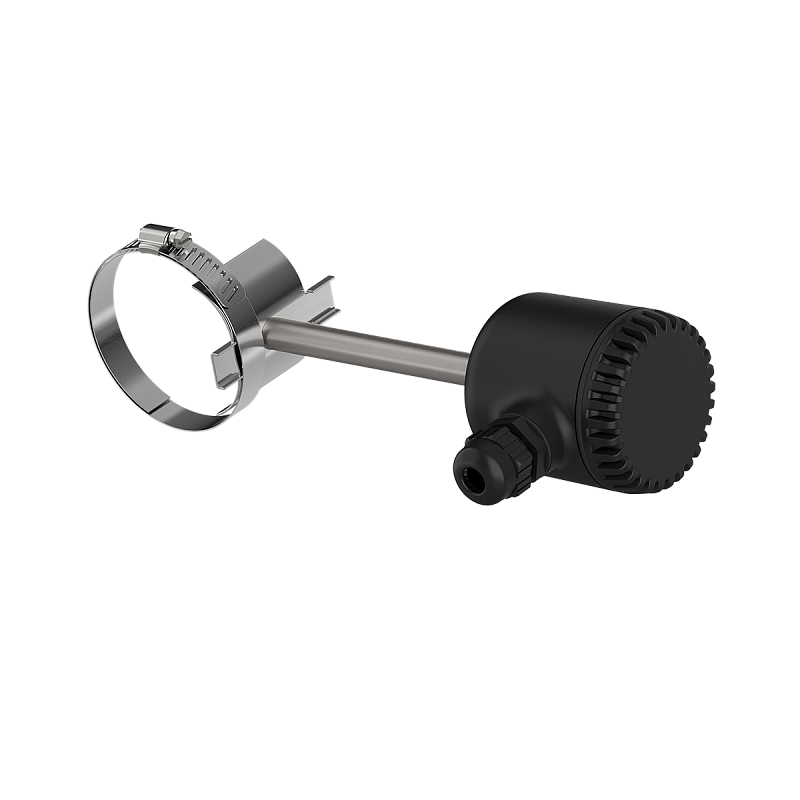

 | 325 | Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» | 50, 80, 100, 120 |
 | 405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 |
 | 125 | D = 6 мм | 60, 80, 100 |
* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Примечание.
1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
Особенности монтажа
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
 |  |
| При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
| Рекомендации по монтажу ДТС405М:
|
Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS
| Под НПЦ-1 | |

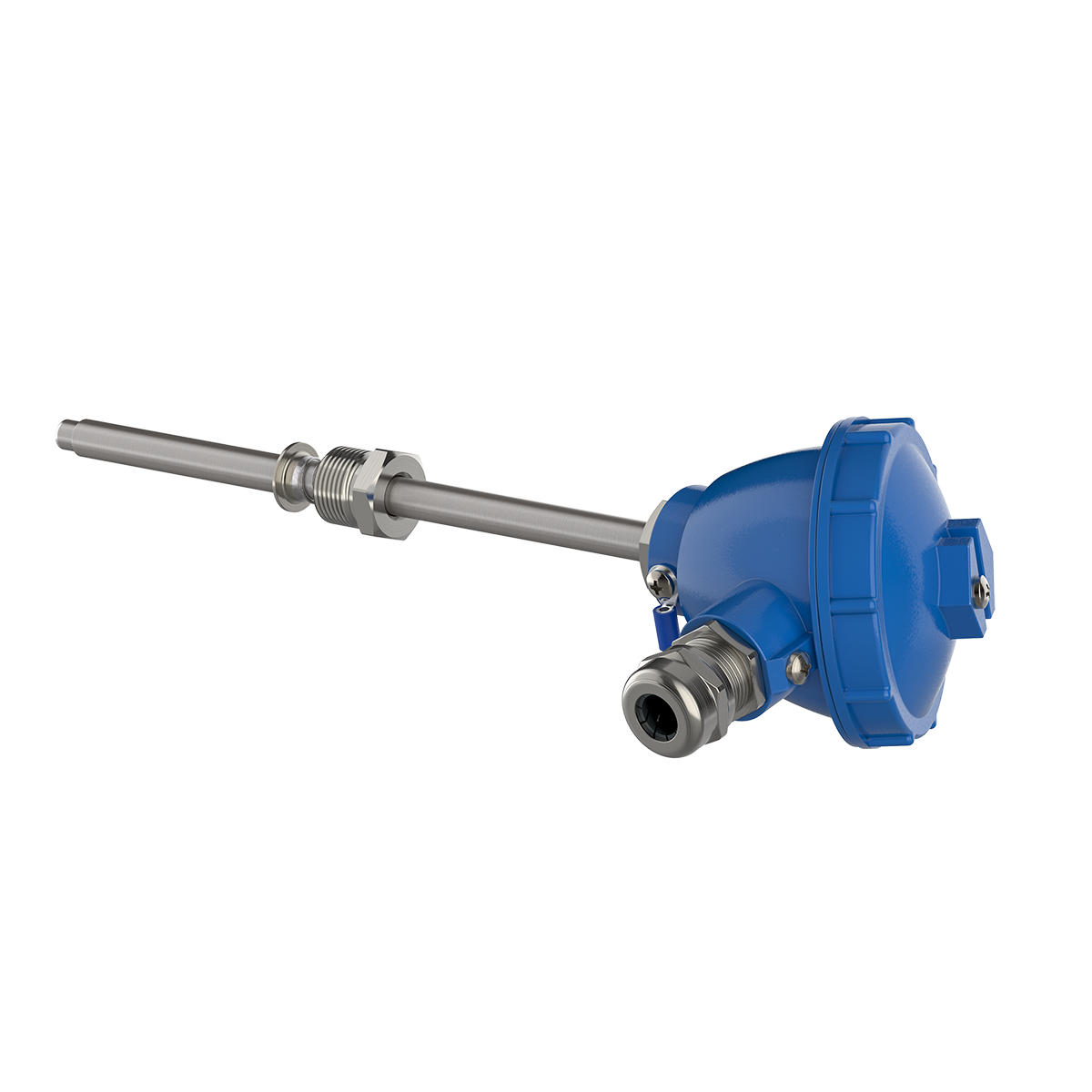

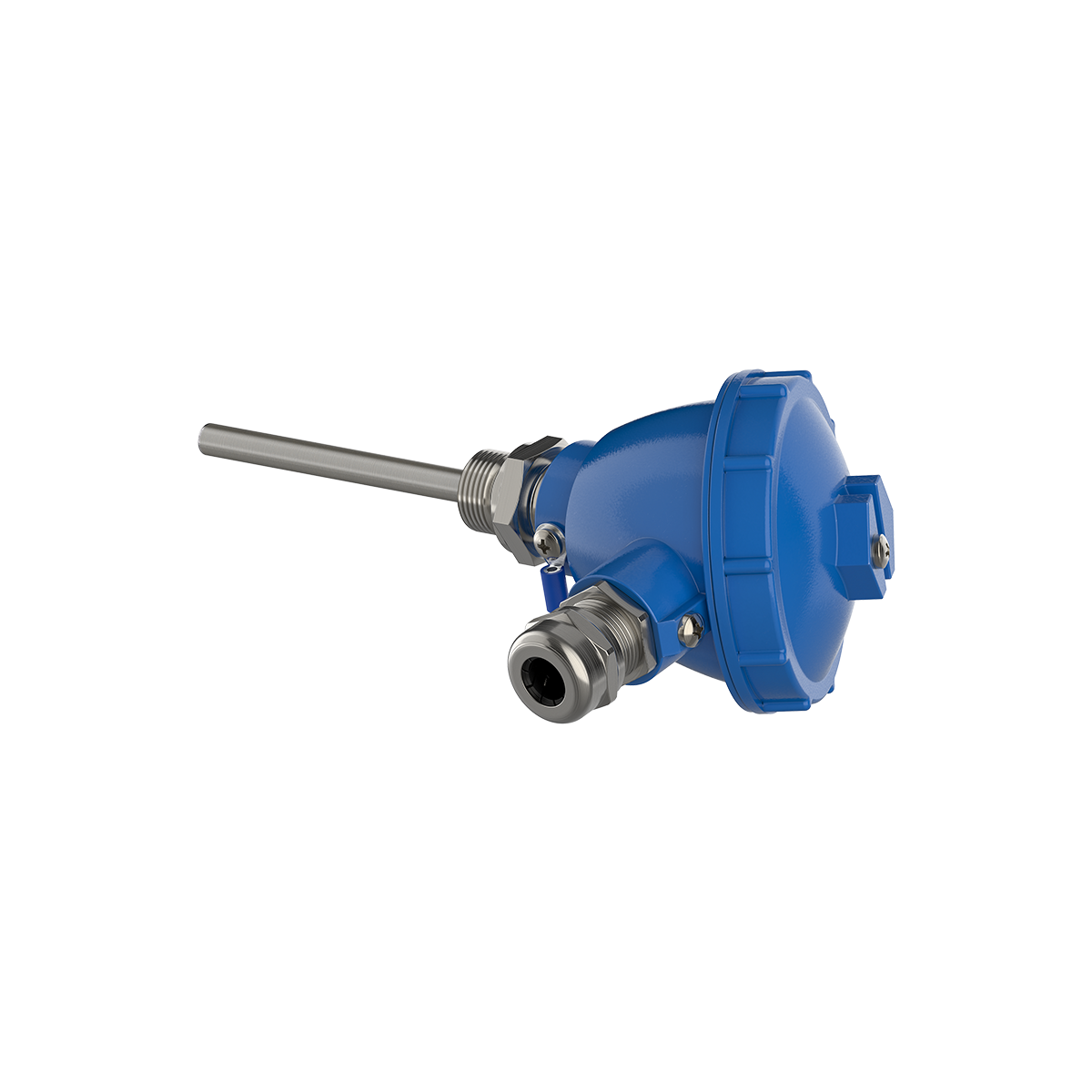

| Пластмассовая | Металлическая |
 |  |
| Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 10 мм |
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS
| Датчик | Максимальный диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности, % |
| ДТС-50М, ДТС-100М | -50...+180 | ±0,5; ± 1,0 |
| ДТС-PT100, ДТС-100П | -50…+300 | ± 0,25 |
| -50…+500 | ± 0,5 | |
| ДТС125М | -40…+85 | ± 1,0 |
Технические характеристики
| Наименование | Значение |
| Характеристики питания | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
| Потребляемая мощность, не более | 1 Вт |
| Защита от смены полярности напряжения питания | есть |
| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
| Интерфейс связи RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20...40 с |
| Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
| - до 6 мм | 0,4 МПа |
| - 6 мм | 0,6 МПа |
| - от 8 до 12 мм | 10,0 МПа |
| - 12 мм и более | 16,0 МПа |
| Степень защиты (по ГОСТ 14254): | |
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
| Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
| - для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| - для пластмассовой коммутационной головки ДТС125М.RS; | М16×1,5 (ø6 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
