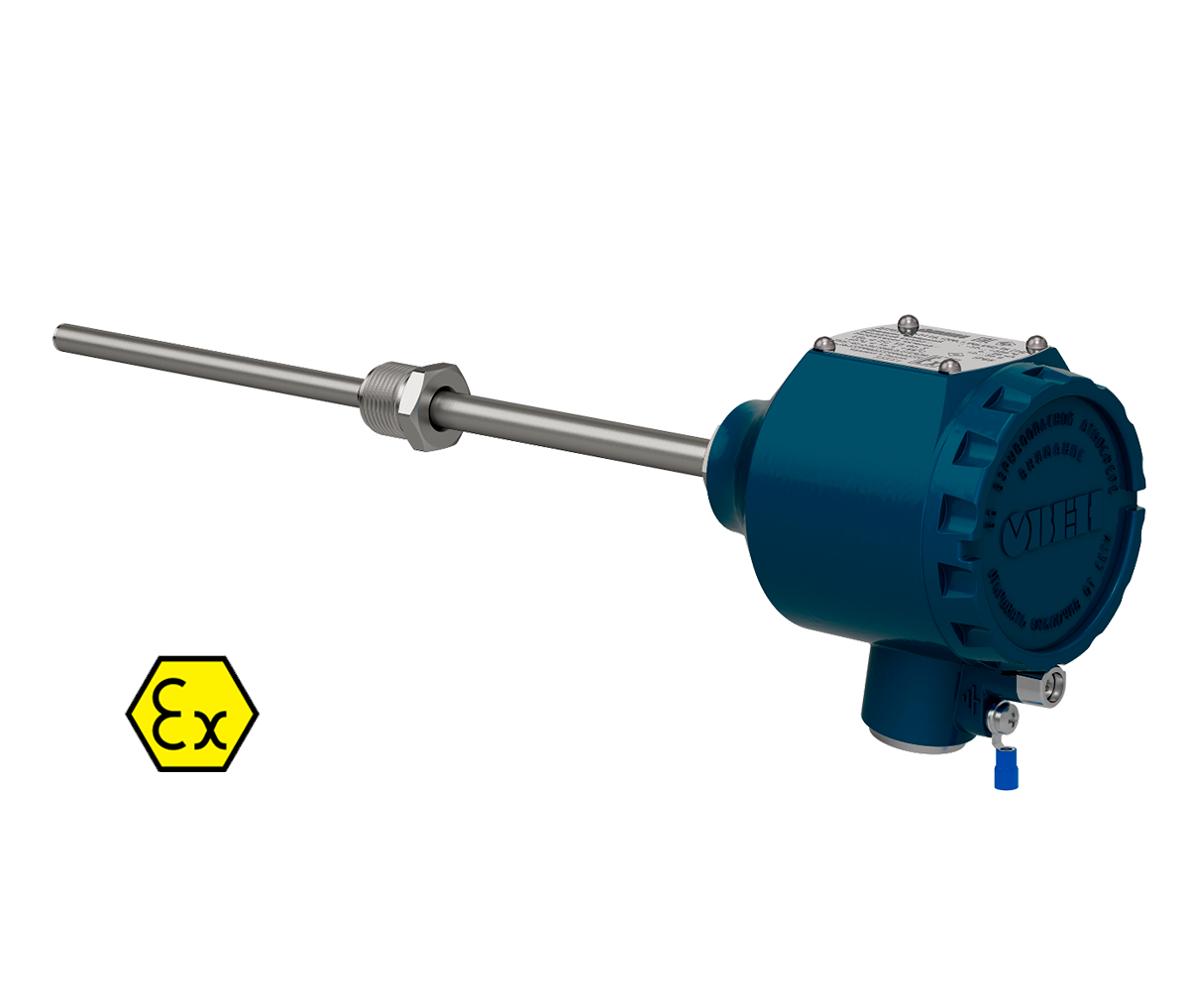

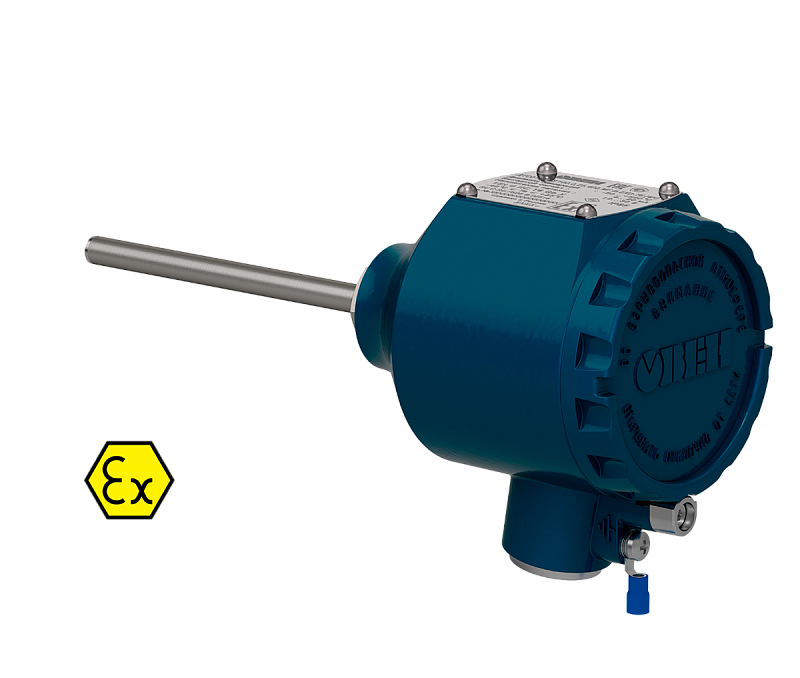

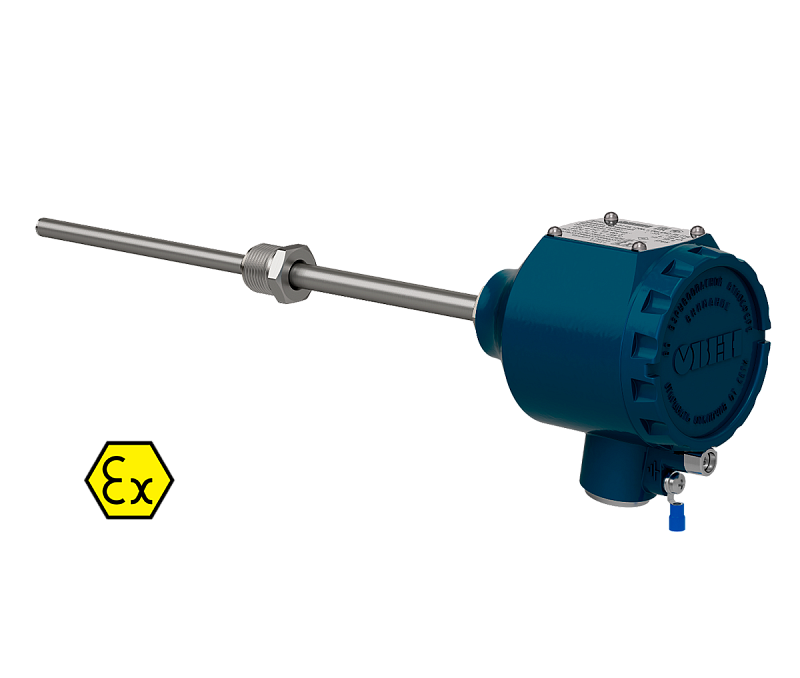

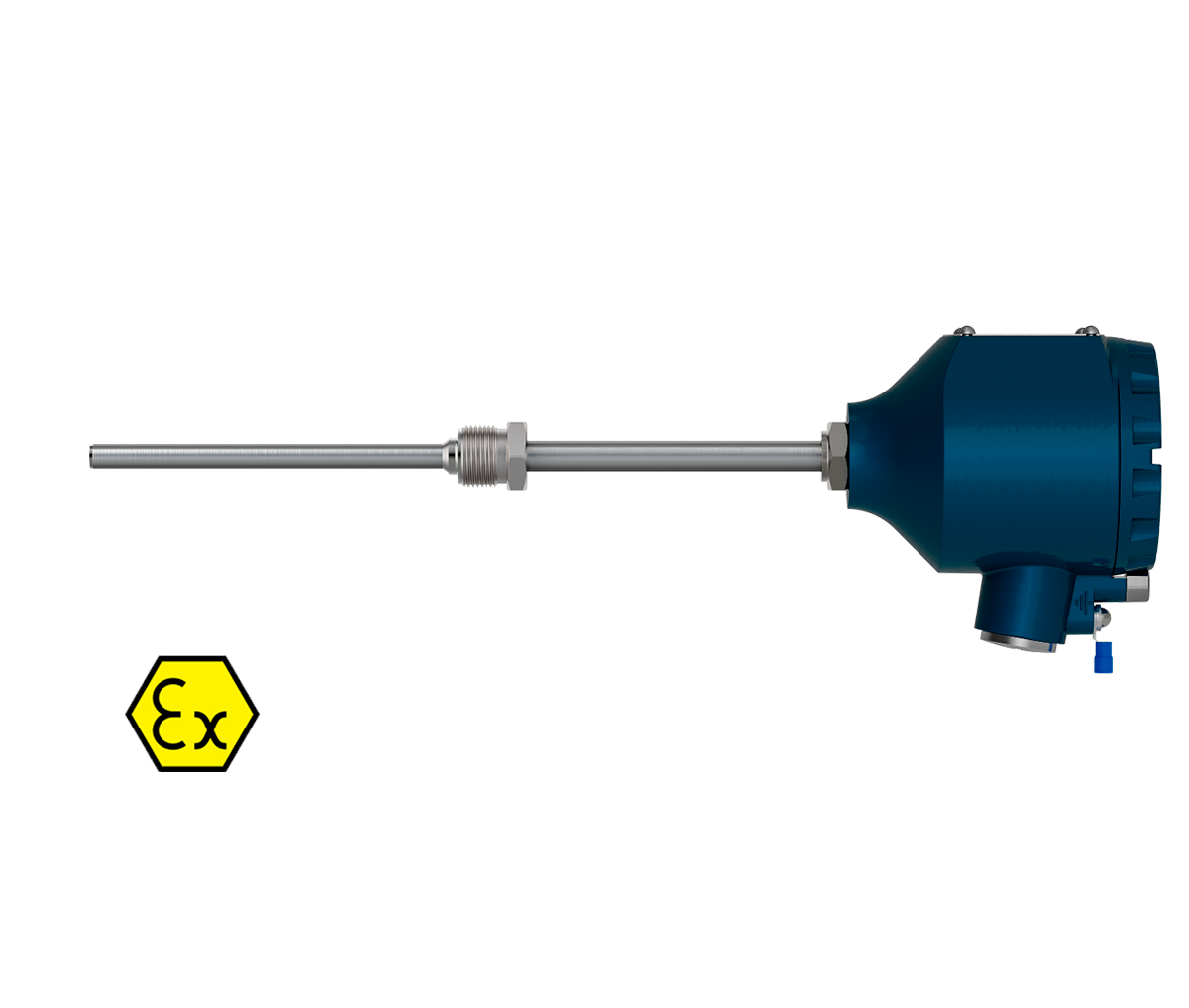

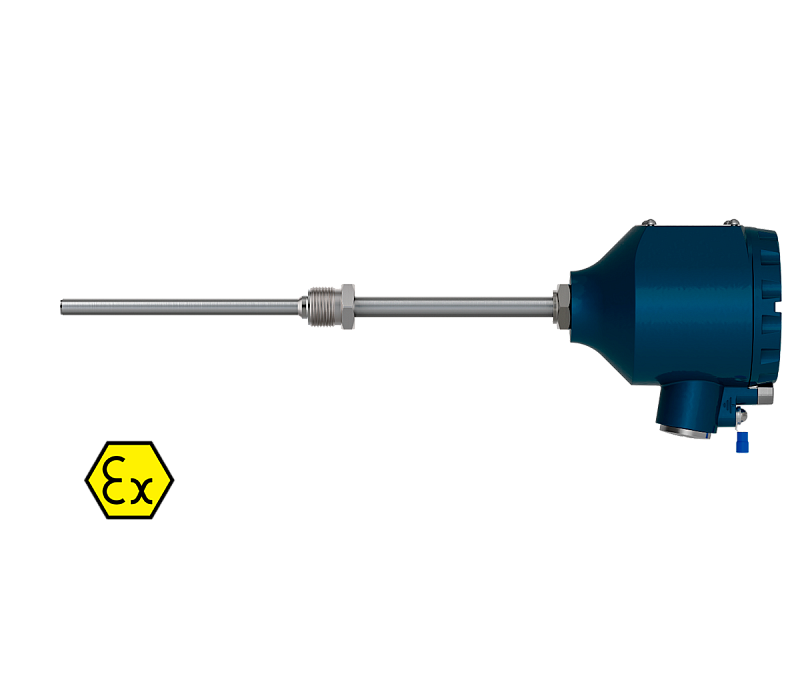

ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

• Тип выхода: аналоговый
• Диапазон измеряемых температур: –40…+1250 °С
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА, HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года

• Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал защитной арматуры (диапазон температур)	Длина монтажной части L*, мм
	015	D = 8 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 (-40…+900 °C)
Подвижный штуцер	035	D = 8 мм, M = 20×1,5 мм**, S = 22 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C)
	045	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 (-40…+900 °C)
Подвижный штуцер	055	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20×1,5 мм**, S = 27 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20×1,5 мм**, S = 27 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 (-40…+900 °C)
	085	D = 10 мм, M = 27×2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	ДТПК: сталь 12Х18Н10Т (-40…+800 °C)
	105	D = 8 мм, M = 20×1,5 мм**, S = 27 мм
Подвижный штуцер	185	D = 10 мм, M = 22×1,5 мм**, S = 27 мм
	195	D = 10 мм, M = 27×2 мм**, S = 32 мм
Подвижный штуцер	205	D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм
	215	D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм
Подвижный штуцер	265	D = 6 мм, M = 22×1,5 мм**, S = 27 мм
	275	D = 3 мм D = 4,5 мм	ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 4,5 мм; 3 мм   ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм   ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм   ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм	60...30000, кратно 10
Подвижный штуцер	285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
Подвижный штуцер	295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
Неподвижный штуцер	365	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

ДТПХхх5Д.И головка EХD, металлическая

Кабельный ввод М20×1,5

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011), имеющую высокую степень механической прочности, и размещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по о ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1- 2011). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.

Крышка корпуса датчика предохраняется от самоотвинчивания с помощью специального фиксатора, защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011).

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: R_Н (Ом) = (U_пит - 8) В / 0,023 А, где U_пит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
